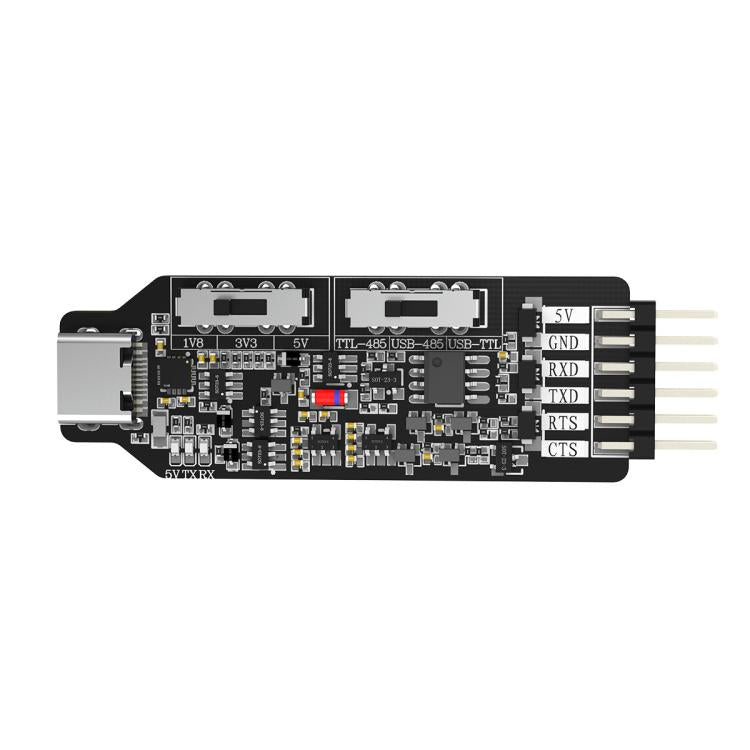

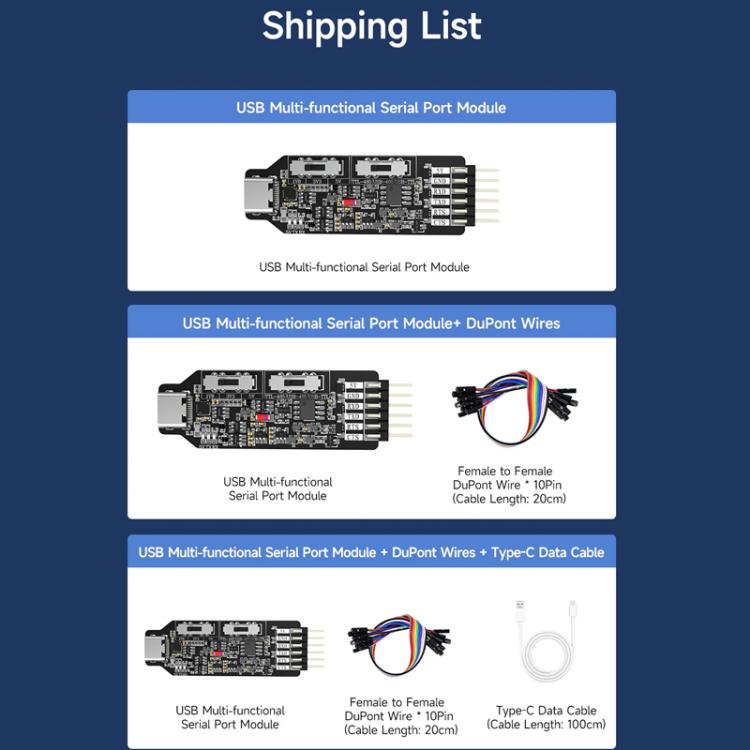

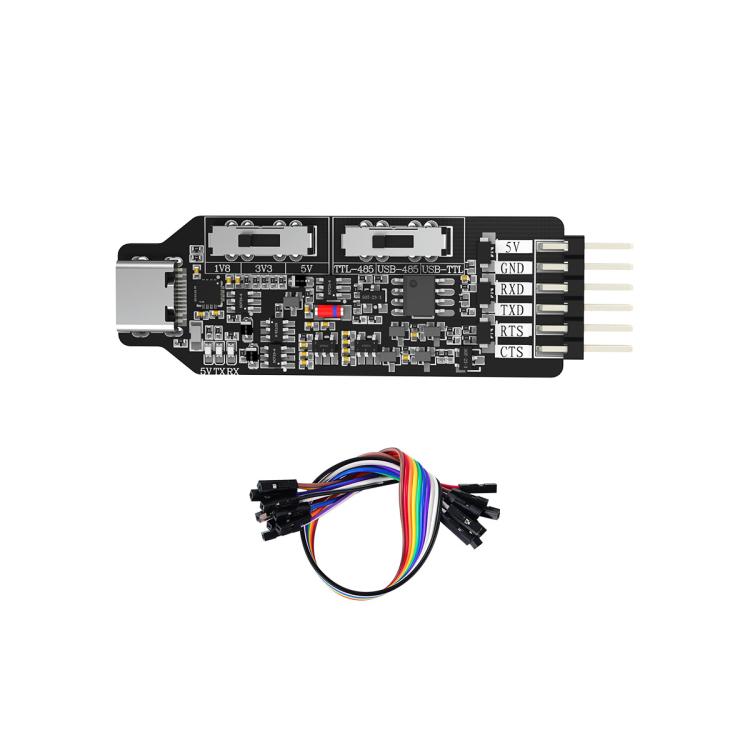

Modulo convertitore seriale multiprotocollo USB YAHBOOM per STM32, ESP32, Raspberry Pi, Module, Module + DuPont Wire, Module + DuPont wire + Type-C

1. Il modulo seriale multifunzione USB Yahboom è un potente strumento di comunicazione seriale ad alte prestazioni, progettato per semplificare e accelerare lo sviluppo embedded e il debug industriale.Integra tre modalità di conversione essenziali su una scheda compatta: da USB a TTL, da USB a RS485 e da TTL a RS485, eliminando la necessità di adattatori multipli.Il modulo supporta la commutazione di livello TTL a 1,8 V/3,3 V/5 V, un circuito di commutazione automatica della direzione hardware RS485 e supporta la trasmissione ad alta velocità fino a 6 Mbps (TTL) e 12 Mbps (RS485), garantendo ampia compatibilità, trasmissione dati affidabile e un flusso di lavoro semplificato per applicazioni che coinvolgono STM32, ESP32, Raspberry Pi, Jetson, RDK e PLC industriali.

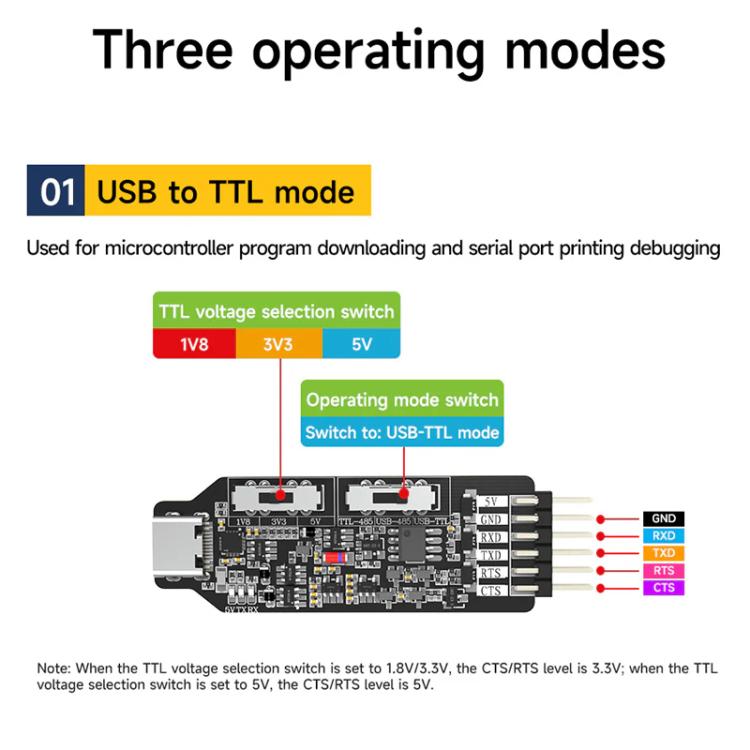

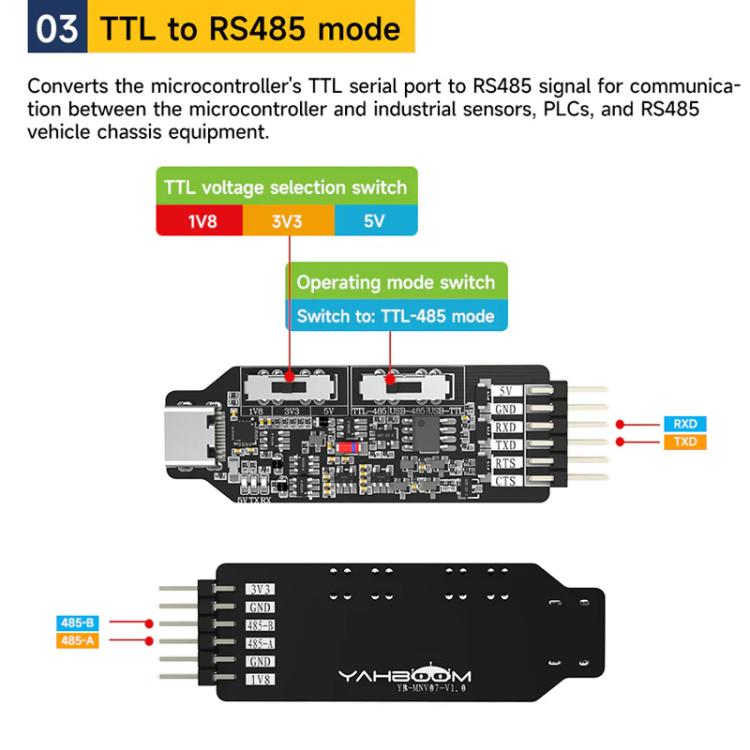

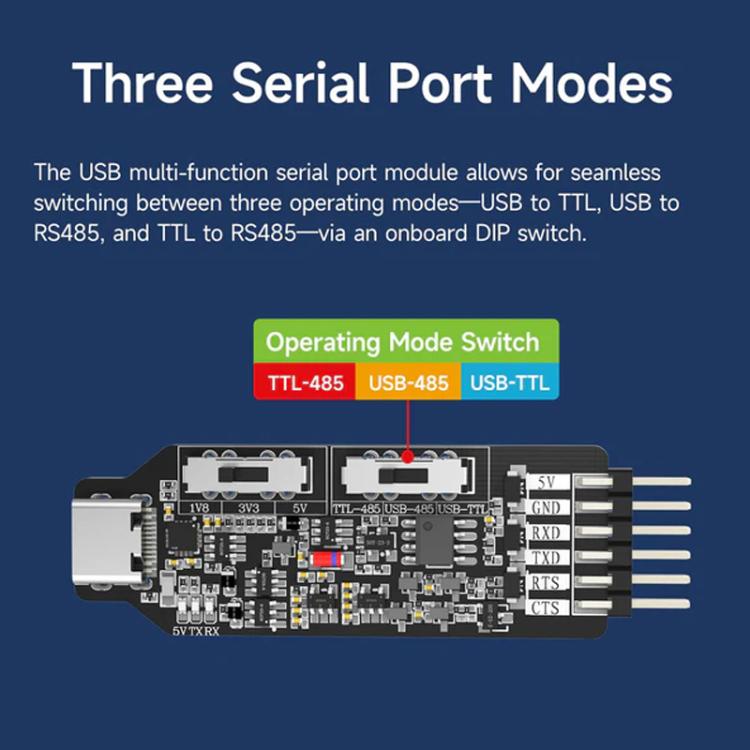

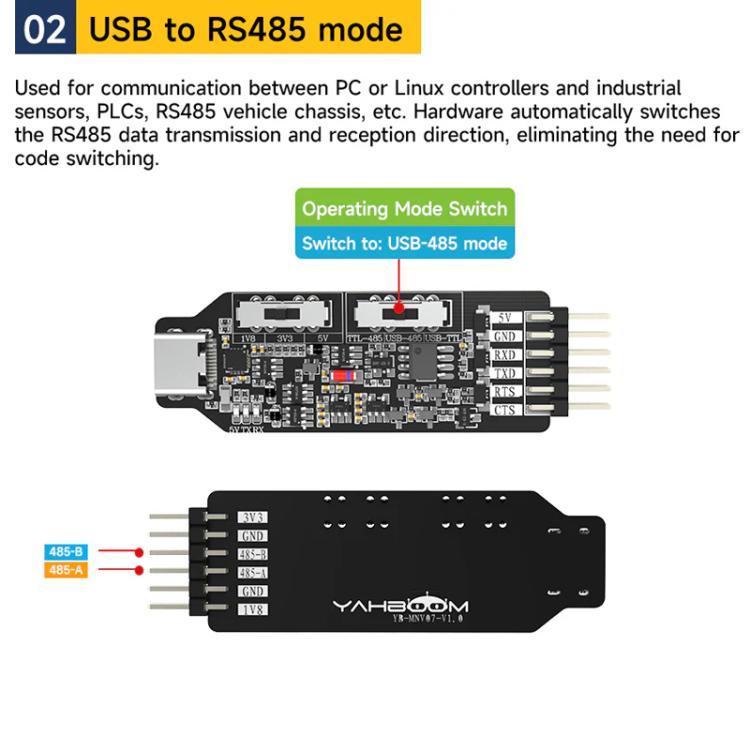

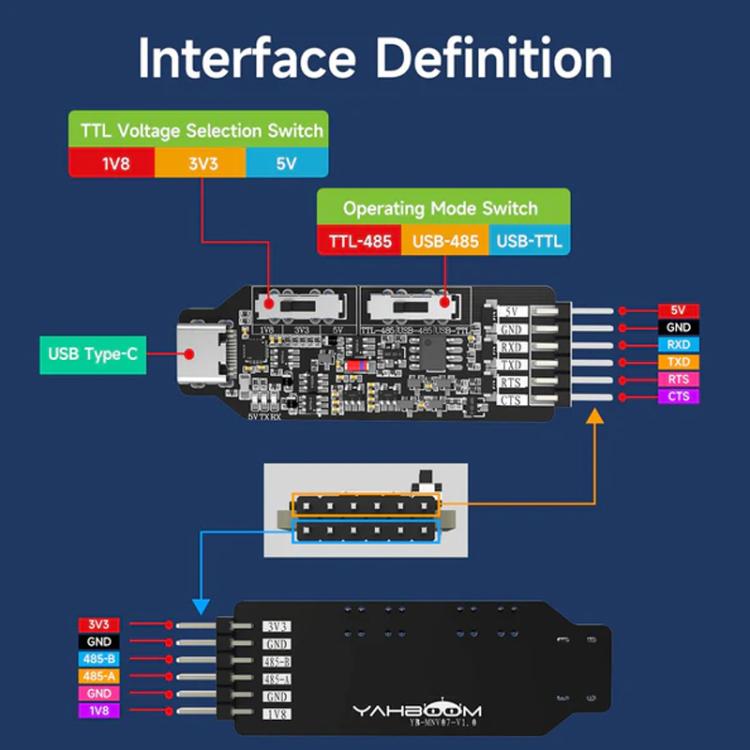

2. Modulo trifunzionale: un singolo modulo sostituisce tre adattatori separati, supportando USB-TTL (per programmazione e debug), USB-RS485 (per la comunicazione tra PC e apparecchiature industriali) e TTL-RS485 (per la connessione tra microcontrollore e rete industriale).Un DIP switch integrato consente una selezione rapida e senza l'utilizzo di strumenti, risparmiando tempo e riducendo la ridondanza hardware.

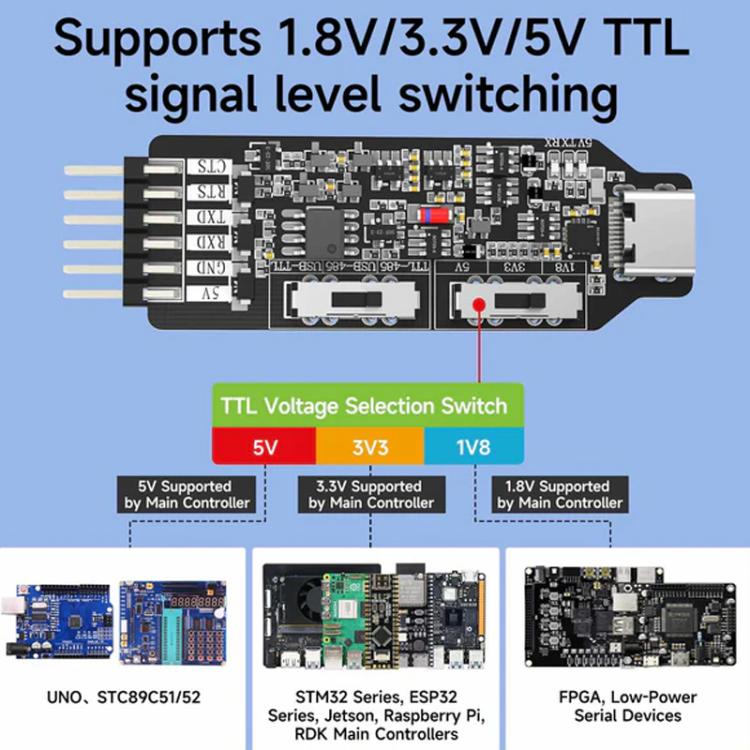

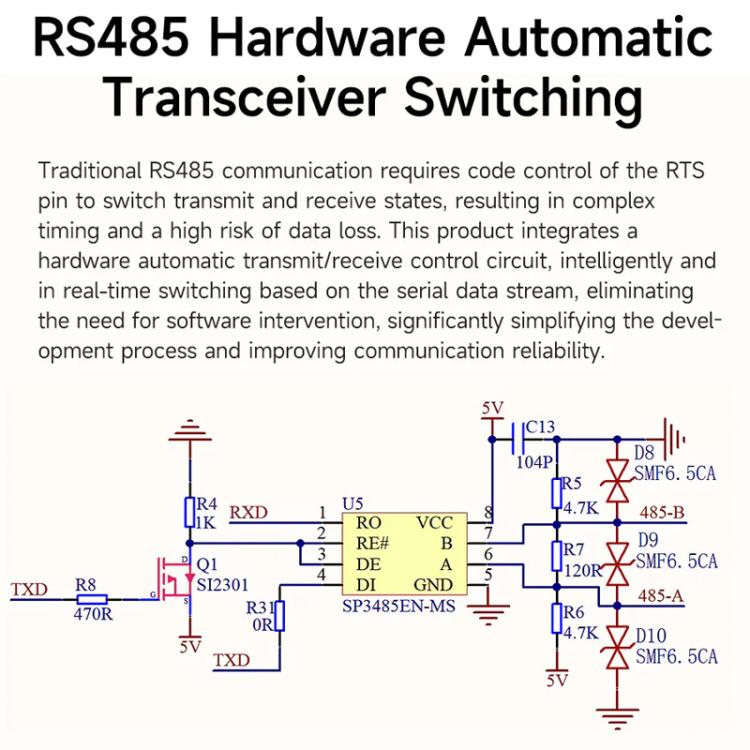

3. Ampia compatibilità di tensione e direzione automatica RS485: è dotato di un interruttore di tensione TTL selezionabile (1,8 V/3,3 V/5 V) per una connessione sicura a chip a basso consumo, MCU comuni e computer a scheda singola (SBC) come Raspberry Pi e Jetson.Il suo circuito hardware integrato gestisce automaticamente la commutazione della direzione di trasmissione/ricezione RS485, eliminando il complesso controllo software della temporizzazione e prevenendo la perdita di dati durante la comunicazione con sensori industriali, PLC o basi robotiche.

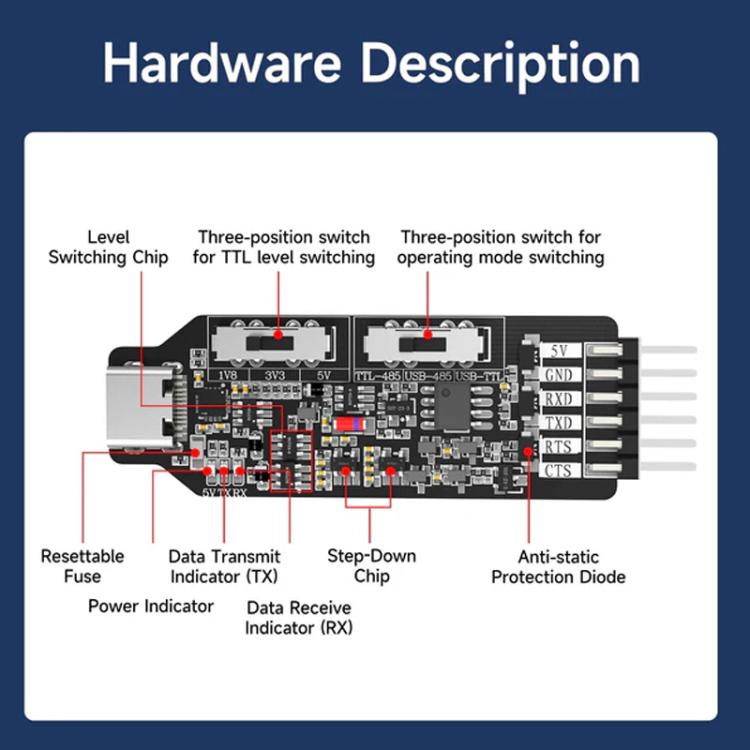

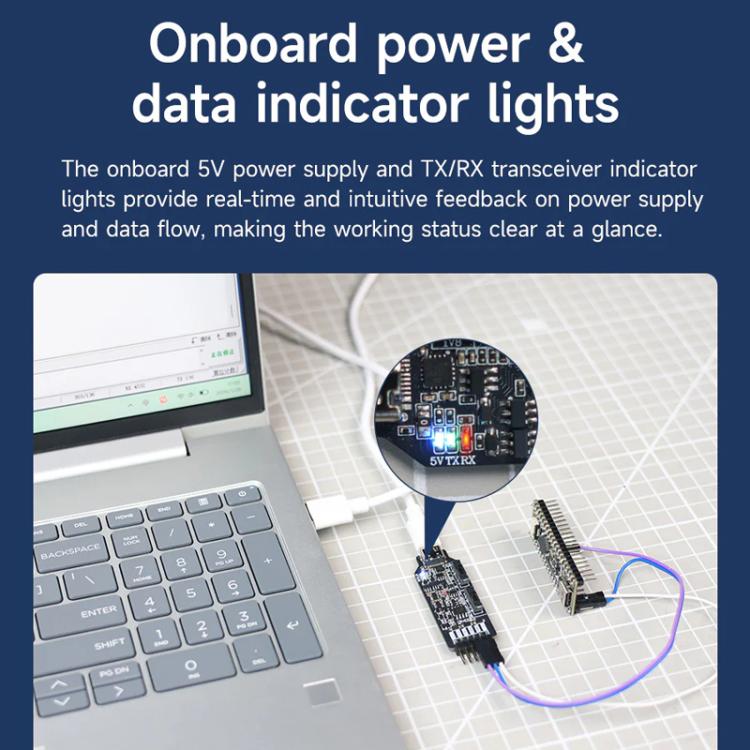

4. Trasmissione dati ad alta velocità e affidabile: supporta velocità di trasmissione TTL fino a 6 Mbps e velocità di trasmissione RS485 fino a 12 Mbps con prestazioni stabili e affidabili.Il controllo di flusso hardware TTL professionale integrato (RTS/CTS) previene l'overflow del buffer durante lo scambio di dati ad alta velocità.La protezione TVS e ESD integrata, insieme a chiari indicatori TX/RX/alimentazione, garantiscono un funzionamento stabile in ambienti elettricamente rumorosi.

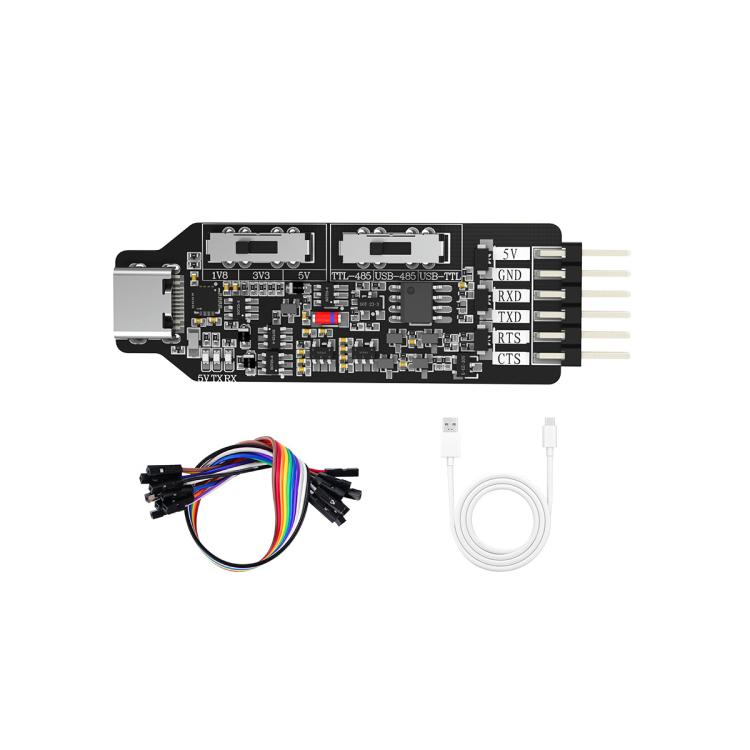

5. Plug-and-Play: progettato per la praticità, dotato di un connettore USB Type-C reversibile, un'uscita esterna da 5 V (fino a 300 mA) in grado di alimentare i dispositivi collegati e cavi Dupont inclusi per connessioni rapide.Sono inoltre forniti tutorial e documentazione completi per aiutare gli utenti a iniziare rapidamente a utilizzare vari microcontrollori e apparecchiature industriali.

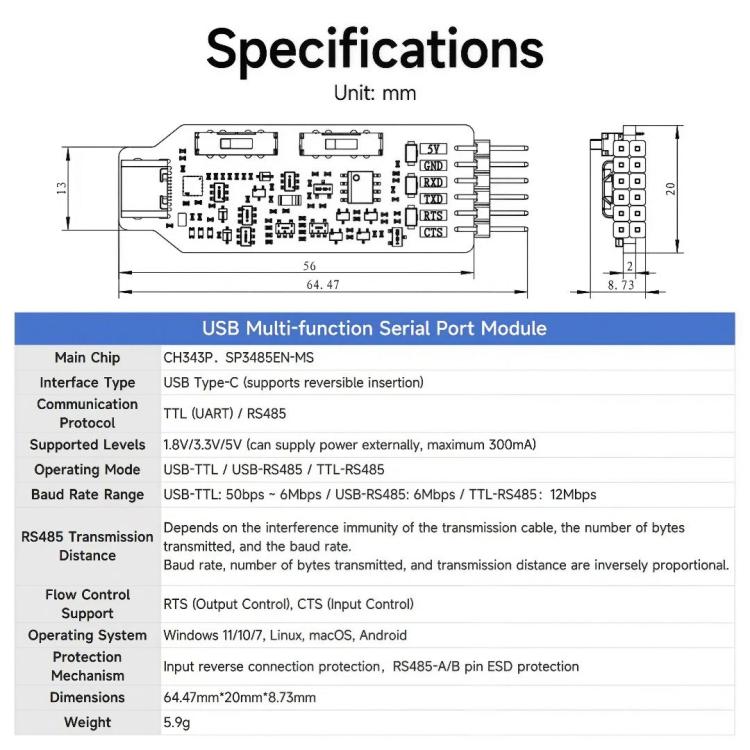

Parametri:
1. Chip principali: CH343P, SP3485EN-MS
2. Tipo di interfaccia: USB Type-C (supporta l'inserimento reversibile)
3. Protocollo di comunicazione: TTL (UART) / RS485
4. Livelli supportati: 1,8 V / 3,3 V / 5 V (in grado di fornire alimentazione esterna, max 300 mA)
5. Modalità operative: USB-TTL / USB-RS485 / TTL-RS485
6. Intervallo di velocità di trasmissione: USB-TTL: 50 bps ~ 6 Mbps / USB-RS485: 6 Mbps / TTL-RS485: 12 Mbps
7. Distanza di trasmissione RS485: dipende dalla capacità di resistenza alle interferenze del cavo di trasmissione, dalla dimensione dei byte di trasmissione e dalla velocità di trasmissione.La velocità di trasmissione e la dimensione dei byte di trasmissione sono inversamente proporzionali alla distanza di trasmissione.

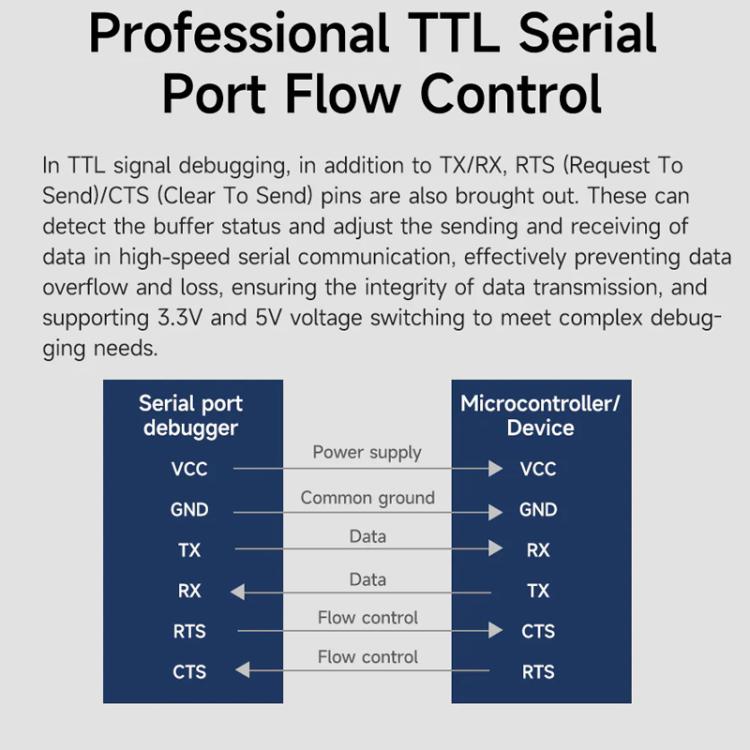

8. Supporto per il controllo di flusso: RTS (controllo di uscita), CTS (controllo di ingresso)
9. Sistemi operativi: Windows, Linux, macOS, Android
10. Meccanismi di protezione: protezione da inversione di polarità in ingresso;protezione ESD sui pin RS485-A/B
11. Dimensioni: 64,47 millimetri x 20 millimetri x 8,73 millimetri
12. Peso: 5,9 grammi
