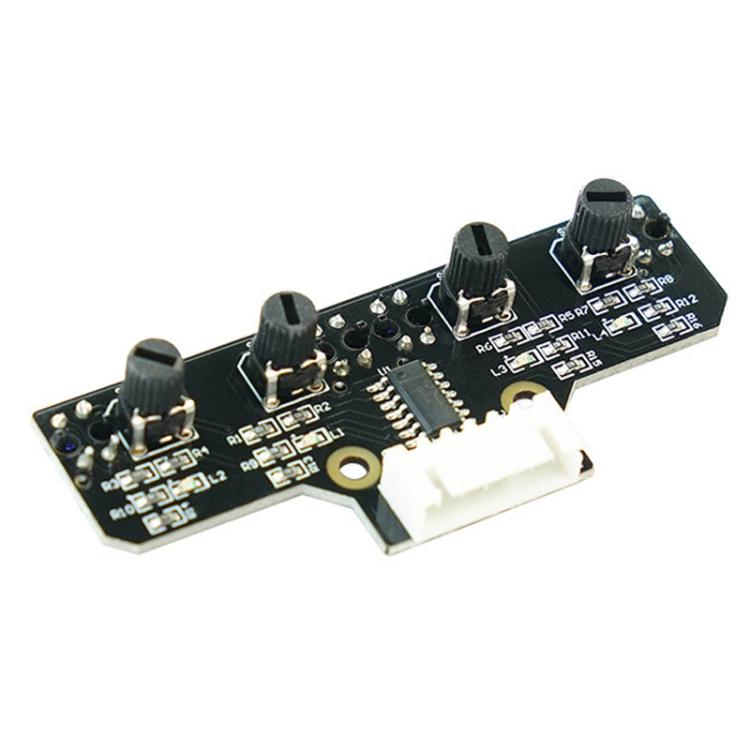

Modulo sensore di tracciamento a infrarossi a 4 canali Yahboom per robot intelligenti per auto, Module, Module+ 6Pin Cable, With 6Pin Cable+16mm Copper Column, With 6Pin Cable+23mm Copper Column, Module+DuPont Cable, With DuPont Cable+16mm Copper Colum...

1. Questo modulo di tracciamento utilizza quattro sonde di tracciamento e ottimizza la disposizione delle spaziature.Le due sonde interne possono identificare con precisione le linee nere, mentre le due sonde esterne possono assistere le sonde interne nell'identificazione delle linee nere e fornire avvisi.Il veicolo è in grado di riconoscere curve a 90 gradi e altre superfici stradali complesse.
2. Il resistore regolabile a manopola è combinato con un circuito amplificatore operazionale professionale, consentendo la regolazione della sensibilità del sensore.
3. È possibile collegarlo all'auto intelligente o alla scheda di espansione utilizzando cavi jumper o cavi DuPont per vari esperimenti.Il modulo è dotato di fori per l'installazione di colonne in rame e viti, rendendolo comodo per l'espansione autonoma.
4. Sonde a infrarossi di alta qualità, con circuiti comparatori a quattro canali integrati.
5. PCB resistente agli urti da 1,6 pollici di spessore.
6. Il modulo utilizza pin a 6 pin e ha un design di connessione anti-inversione per le interfacce, che può prevenire efficacemente l'inversione dei poli positivo e negativo ed evitare danni al modulo.Semplice e pratico da usare.
7. Regolazione della manopola ad alta precisione con un ampio intervallo di regolazione lineare.
8. Materiali di riferimento, codice sorgente del driver e strumenti di programmazione grafica sono forniti.
Parametri:
1. Tensione di esercizio: 3,3 V - 5 V
2. Temperatura di esercizio: da -10 a +50 gradi Celsius
3. Diametro del foro di installazione: perno/vite in rame M3
4. Corrente di esercizio: 10 mA - 50 mA
5. Distanza di rilevamento: regolabile da 1 mm a 50 mm (circa 8 mm consigliati)
6. Dimensioni del prodotto: 70 x 29 mm
7. Interfaccia di uscita: interfaccia a 6 pin, 1234 sono 4 terminali di uscita del segnale, + rappresenta l'alimentazione positiva, - rappresenta l'alimentazione negativa
8. Segnale di uscita: livello TTL (può essere collegato direttamente alla porta I/O del microcontrollore)
