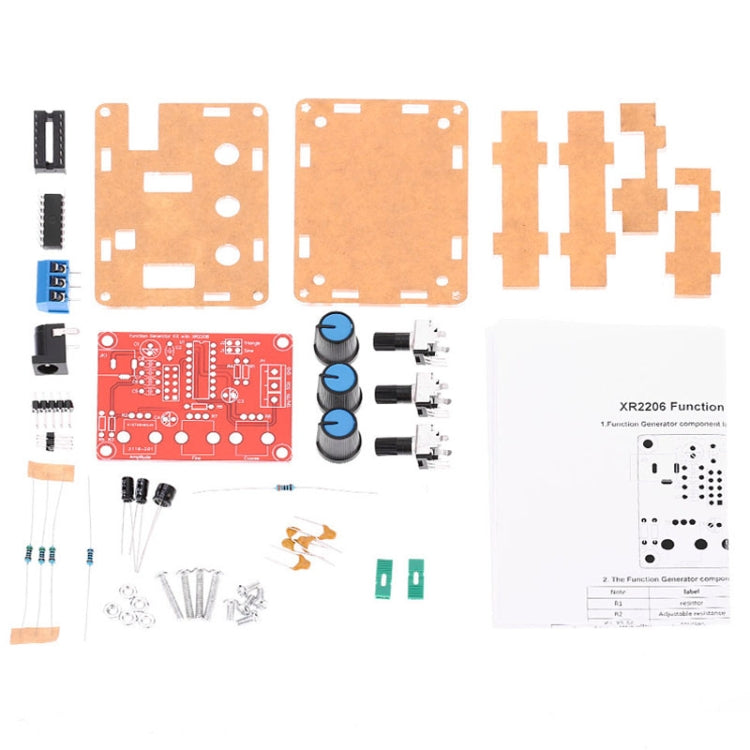

XR2206 Generatore di segnali ad alta precisione Kit fai-da-te Onde quadre triangolari sinusoidali Gamma di frequenza 1Hz-1MHz, Parts, Welding
€3,23
Disponibile
1. Tensione di alimentazione: ingresso 9-12 V CC2. Forme d'onda: onde quadrate, sinusoidali e triangolari3. Impedenza: circa 600 ohm4. Frequenza: 1 Hz-1 MHz5. Onda sinusoidale:-Ampiezza: 0-3 V (ingresso CC 9 V)-Distorsione: meno dell'1% (a 1kHz)-Piattezza:...
Pagamenti sicuri
Acquista con metodi di pagamento protetti.
Spedizione tracciata
Segui il tuo ordine dopo l’acquisto.
Assistenza clienti
Supporto disponibile per informazioni sul prodotto.
Descrizione prodotto
1. Tensione di alimentazione: ingresso 9-12 V CC
2. Forme d'onda: onde quadrate, sinusoidali e triangolari
3. Impedenza: circa 600 ohm
4. Frequenza: 1 Hz-1 MHz
5. Onda sinusoidale:
-Ampiezza: 0-3 V (ingresso CC 9 V)
-Distorsione: meno dell'1% (a 1kHz)
-Piattezza: +0,05 dB 1 Hz-100 kHz
6. Onda quadra:
-Ampiezza: 8 V (ingresso 9 V CC senza carico)
-Tempo di salita: meno di 50 ns (a 1kHz)
-Tempo di caduta: meno di 30ns (a 1kHz)
-Simmetria: meno del 5% (a 1kHz)
7. Onda triangolare:
-Ampiezza: 0-3 V (con ingresso 9 V CC)
-Linearità: meno dell'1% (fino a 100kHz) 10mA
Caratteristiche del circuito:
1. Può generare onda sinusoidale, onda triangolare e onda quadra
2. La frequenza può essere compresa tra 1 HZ-1 MHZ, frequenza e ampiezza regolabili
3. Risoluzione di precisione a 5 bit, regolazione della frequenza con sintonia grossolana e fine
4. Ampia gamma di alimentazione, è possibile utilizzare l'alimentatore esterno da 9-12 V o una batteria da 9 V
5. Tutti i componenti ad inserimento diretto, il numero di componenti è piccolo, installazione e messa in servizio semplici
Precauzioni per la saldatura e il montaggio, seguire i passaggi seguenti:
1. I componenti vengono saldati al pannello frontale, dal principio basso a quello alto, ovvero i primi componenti di fascia bassa saldati, come condensatori, resistori, diodi, ecc.
2. Prese IC di saldatura, terminali e infine presa di alimentazione, potenziometro regolabile
3. Dietro l'uso di pinze diagonali per provare a tagliare i perni corti
Passaggi di debug:
1. Dopo aver completato la saldatura dell'IC, XR2206, prestare attenzione alla direzione dell'IC, l'inserimento potrebbe danneggiare il chip
2. Controllare se l'IC è invertito, ad esempio inverso, correggere in modo tempestivo
3. Inserire l'alimentatore, l'alimentatore è una porta 5,5 x 2,1, all'interno e all'esterno del polo negativo, la tensione di alimentazione è 9-12 V, la forma d'onda superiore a 12 V potrebbe essere instabile
Passaggi per l'uso:
1. Inserire il cappuccio del ponticello J1, onda sinusoidale di uscita del terminale blu SIN/TRI (notare che J1, J2 possono essere inseriti solo in uno dei)
2. Inserire il cappuccio del ponticello J2, onda triangolare di uscita del terminale blu SIN/TRI (notare che J1, J2 possono essere inseriti solo in uno)
3. Impulso di uscita del terminale blu SQU
4. AMP: onda sinusoidale, regolazione dell'ampiezza del triangolo
5. FINE: sintonia fine della frequenza
6. Grossolana: regolazione grossolana della frequenza
2. Forme d'onda: onde quadrate, sinusoidali e triangolari
3. Impedenza: circa 600 ohm
4. Frequenza: 1 Hz-1 MHz
5. Onda sinusoidale:
-Ampiezza: 0-3 V (ingresso CC 9 V)
-Distorsione: meno dell'1% (a 1kHz)
-Piattezza: +0,05 dB 1 Hz-100 kHz
6. Onda quadra:
-Ampiezza: 8 V (ingresso 9 V CC senza carico)
-Tempo di salita: meno di 50 ns (a 1kHz)
-Tempo di caduta: meno di 30ns (a 1kHz)
-Simmetria: meno del 5% (a 1kHz)
7. Onda triangolare:
-Ampiezza: 0-3 V (con ingresso 9 V CC)
-Linearità: meno dell'1% (fino a 100kHz) 10mA
Caratteristiche del circuito:
1. Può generare onda sinusoidale, onda triangolare e onda quadra
2. La frequenza può essere compresa tra 1 HZ-1 MHZ, frequenza e ampiezza regolabili
3. Risoluzione di precisione a 5 bit, regolazione della frequenza con sintonia grossolana e fine
4. Ampia gamma di alimentazione, è possibile utilizzare l'alimentatore esterno da 9-12 V o una batteria da 9 V
5. Tutti i componenti ad inserimento diretto, il numero di componenti è piccolo, installazione e messa in servizio semplici
Precauzioni per la saldatura e il montaggio, seguire i passaggi seguenti:
1. I componenti vengono saldati al pannello frontale, dal principio basso a quello alto, ovvero i primi componenti di fascia bassa saldati, come condensatori, resistori, diodi, ecc.
2. Prese IC di saldatura, terminali e infine presa di alimentazione, potenziometro regolabile
3. Dietro l'uso di pinze diagonali per provare a tagliare i perni corti
Passaggi di debug:
1. Dopo aver completato la saldatura dell'IC, XR2206, prestare attenzione alla direzione dell'IC, l'inserimento potrebbe danneggiare il chip
2. Controllare se l'IC è invertito, ad esempio inverso, correggere in modo tempestivo
3. Inserire l'alimentatore, l'alimentatore è una porta 5,5 x 2,1, all'interno e all'esterno del polo negativo, la tensione di alimentazione è 9-12 V, la forma d'onda superiore a 12 V potrebbe essere instabile
Passaggi per l'uso:
1. Inserire il cappuccio del ponticello J1, onda sinusoidale di uscita del terminale blu SIN/TRI (notare che J1, J2 possono essere inseriti solo in uno dei)
2. Inserire il cappuccio del ponticello J2, onda triangolare di uscita del terminale blu SIN/TRI (notare che J1, J2 possono essere inseriti solo in uno)
3. Impulso di uscita del terminale blu SQU
4. AMP: onda sinusoidale, regolazione dell'ampiezza del triangolo
5. FINE: sintonia fine della frequenza
6. Grossolana: regolazione grossolana della frequenza
Dimensione:
