Prodotto selezionato

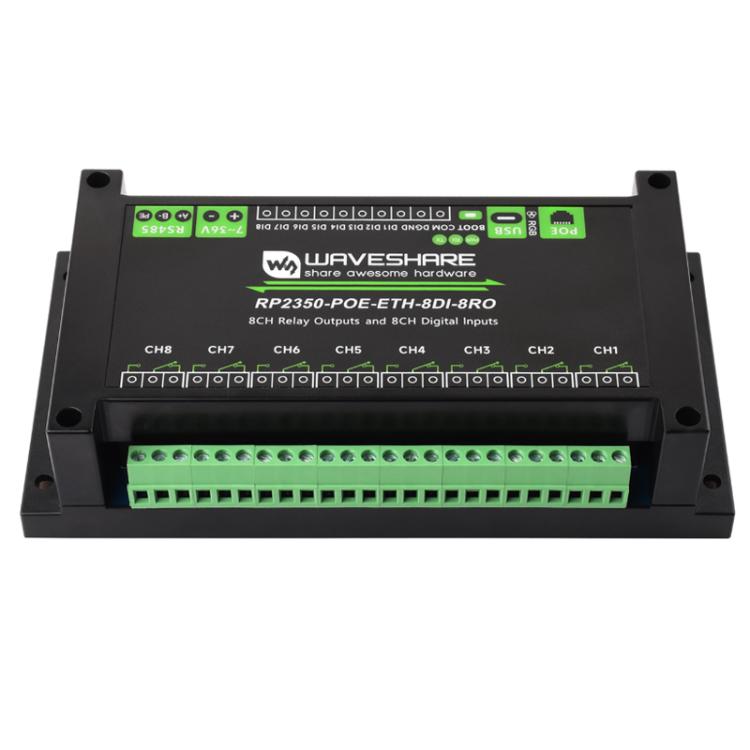

Scheda di controllo industriale WAVESHARE RP2350 a 8 canali con relè di rete basata sul controller principale RP2350., 32451, 32452
€55,50
Disponibile
1. Dotato del chip microcontrollore RP2350B progettato da Raspberry Pi.2. Design esclusivo dual-core e doppia architettura, dotato di un processore ARM Cortex-M33 dual-core e di un processore Hazard3 RISC-V dual-core, entrambi con frequenza fino a...
Pagamenti sicuri
Acquista con metodi di pagamento protetti.
Spedizione tracciata
Segui il tuo ordine dopo l’acquisto.
Assistenza clienti
Supporto disponibile per informazioni sul prodotto.
Descrizione prodotto
1. Dotato del chip microcontrollore RP2350B progettato da Raspberry Pi.
2. Design esclusivo dual-core e doppia architettura, dotato di un processore ARM Cortex-M33 dual-core e di un processore Hazard3 RISC-V dual-core, entrambi con frequenza fino a 150 MHz, che consente agli utenti di passare in modo flessibile da un'architettura all'altra.
3. 520 KB di SRAM integrati e 16 MB di Flash on-chip.
4. Utilizza un'interfaccia Type-C, eliminando le preoccupazioni relative al corretto orientamento della spina.
5. Utilizza relè di alta qualità, consentendo il collegamento di carichi: 10 A 250 V CA o 10 A 30 V CC.
6. Ingresso digitale con isolamento fotoaccoppiatore bidirezionale, che supporta ingressi digitali passivi e attivi;i relè supportano il controllo in combinazione con gli ingressi switch.
7. Interfaccia RS485 isolata integrata per una facile connessione a vari moduli di espansione o sensori industriali Modbus RS485.
8. Interfaccia pin header integrata per il collegamento di altri dispositivi.
9. Interfaccia di alimentazione a morsettiera integrata, che supporta un ampio intervallo di tensione da 7 a 36 V, ideale per l'alimentazione industriale.
10. Chip RTC integrato, che supporta attività pianificate.
11. Chip Ethernet W5500 integrato, che estende la connettività di rete 10/100 Mbps tramite interfaccia SPI.
12. La versione con porta Ethernet PoE supporta moduli PoE esterni per la funzionalità Power over Ethernet (conforme allo standard IEEE 802.3af).
13. Isolamento ottico integrato per impedire che i circuiti ad alta tensione collegati ai relè interferiscano con il chip di controllo.
14. Isolamento digitale integrato per impedire che i segnali esterni interferiscano con il chip di controllo.
15. Isolamento di alimentazione integrato a bordo, che fornisce una tensione isolata stabile;non è richiesta alcuna alimentazione aggiuntiva per l'estremità isolata.
16. Slot per scheda Micro SD integrato per l'archiviazione di immagini o file su scheda SD esterna.
17. Cicalino integrato, LED RGB e spie luminose di alimentazione e ricetrasmettitore RS485 per un facile monitoraggio dello stato operativo del dispositivo.
18. Custodia protettiva in ABS montabile su guida DIN per una facile installazione e un utilizzo più sicuro.
19. Supporto per host e dispositivi USB 1.1.
20. Supporta le modalità di sospensione e ibernazione a basso consumo
21. Può essere riconosciuto come dispositivo di archiviazione di massa tramite USB per il download di programmi tramite trascinamento
22. 15 pin GPIO multifunzione
23. 2 SPI, 2 I²C, 2 UART, 8 ADC a 12 bit e 12 canali PWM controllabili
14. Clock e timer on-chip precisi, sensore di temperatura, libreria a virgola mobile accelerata on-chip
15. 12 macchine a stati I/O (PIO) programmabili per il supporto di periferiche personalizzate
16. Isolamento di potenza integrato, isolamento optoaccoppiatore e altri circuiti di protezione per sicurezza, stabilità e affidabilità
17. Dimensioni: 175x90x40 mm
Parametri del prodotto:
- Interfaccia USB
1. Tipo di interfaccia: USB Type-C
2. Tensione di alimentazione: 5 V
3. Funzioni: alimentazione del dispositivo, comunicazione USB e download del firmwareecc.
- Interfaccia di comunicazione isolata
1. Tipo di interfaccia: RS485
2. Forma dell'interfaccia: morsettiera
3. Controllo di direzione: rilevamento e controllo automatici hardware della direzione di trasmissione dati
4. Protezione dell'interfaccia: fornisce protezione da tubi TVS, sovratensioni ed elettrostatiche
5. Resistenza di adattamento: NC predefinita, resistenza di adattamento 120R riservata, abilitabile tramite ponticello
- Ingresso digitale
1. Numero di ingressi: 8 canali
2. Intervallo di tensione di ingresso: 5 V ~ 36 V
3. Tipo di ingresso: ingresso passivo / ingresso attivo (tipo NPN o tipo PNP)
4. Tipo di isolamento: isolamento optoaccoppiatore bidirezionale
- Relè
1. Numero di canali: 8 canali
2. Tipo di contatto: uno normalmente aperto, uno normalmente chiuso
3. Tipo di isolamento: isolamento optoaccoppiatore
- Spie luminose
1. RGB: perline LED colorate, colore del display personalizzabile
2. PWR: spia di alimentazione, si illumina di rosso quando la porta USB è collegata e viene rilevata tensione
3.TXD: spia di trasmissione, si illumina di verde quando i dati vengono inviati dall'interfaccia RS485.
4. RXD: spia di ricezione, si illumina di verde quando i dati vengono ricevuti dall'interfaccia RS485. La luce blu si illumina quando l'interfaccia riceve dati.
5. Intervallo di alimentazione: 7 V ~ 36 V
2. Design esclusivo dual-core e doppia architettura, dotato di un processore ARM Cortex-M33 dual-core e di un processore Hazard3 RISC-V dual-core, entrambi con frequenza fino a 150 MHz, che consente agli utenti di passare in modo flessibile da un'architettura all'altra.
3. 520 KB di SRAM integrati e 16 MB di Flash on-chip.
4. Utilizza un'interfaccia Type-C, eliminando le preoccupazioni relative al corretto orientamento della spina.
5. Utilizza relè di alta qualità, consentendo il collegamento di carichi: 10 A 250 V CA o 10 A 30 V CC.
6. Ingresso digitale con isolamento fotoaccoppiatore bidirezionale, che supporta ingressi digitali passivi e attivi;i relè supportano il controllo in combinazione con gli ingressi switch.
7. Interfaccia RS485 isolata integrata per una facile connessione a vari moduli di espansione o sensori industriali Modbus RS485.
8. Interfaccia pin header integrata per il collegamento di altri dispositivi.
9. Interfaccia di alimentazione a morsettiera integrata, che supporta un ampio intervallo di tensione da 7 a 36 V, ideale per l'alimentazione industriale.
10. Chip RTC integrato, che supporta attività pianificate.
11. Chip Ethernet W5500 integrato, che estende la connettività di rete 10/100 Mbps tramite interfaccia SPI.
12. La versione con porta Ethernet PoE supporta moduli PoE esterni per la funzionalità Power over Ethernet (conforme allo standard IEEE 802.3af).
13. Isolamento ottico integrato per impedire che i circuiti ad alta tensione collegati ai relè interferiscano con il chip di controllo.
14. Isolamento digitale integrato per impedire che i segnali esterni interferiscano con il chip di controllo.
15. Isolamento di alimentazione integrato a bordo, che fornisce una tensione isolata stabile;non è richiesta alcuna alimentazione aggiuntiva per l'estremità isolata.
16. Slot per scheda Micro SD integrato per l'archiviazione di immagini o file su scheda SD esterna.
17. Cicalino integrato, LED RGB e spie luminose di alimentazione e ricetrasmettitore RS485 per un facile monitoraggio dello stato operativo del dispositivo.
18. Custodia protettiva in ABS montabile su guida DIN per una facile installazione e un utilizzo più sicuro.
19. Supporto per host e dispositivi USB 1.1.
20. Supporta le modalità di sospensione e ibernazione a basso consumo
21. Può essere riconosciuto come dispositivo di archiviazione di massa tramite USB per il download di programmi tramite trascinamento
22. 15 pin GPIO multifunzione
23. 2 SPI, 2 I²C, 2 UART, 8 ADC a 12 bit e 12 canali PWM controllabili
14. Clock e timer on-chip precisi, sensore di temperatura, libreria a virgola mobile accelerata on-chip
15. 12 macchine a stati I/O (PIO) programmabili per il supporto di periferiche personalizzate
16. Isolamento di potenza integrato, isolamento optoaccoppiatore e altri circuiti di protezione per sicurezza, stabilità e affidabilità
17. Dimensioni: 175x90x40 mm
Parametri del prodotto:
- Interfaccia USB
1. Tipo di interfaccia: USB Type-C
2. Tensione di alimentazione: 5 V
3. Funzioni: alimentazione del dispositivo, comunicazione USB e download del firmwareecc.
- Interfaccia di comunicazione isolata
1. Tipo di interfaccia: RS485
2. Forma dell'interfaccia: morsettiera
3. Controllo di direzione: rilevamento e controllo automatici hardware della direzione di trasmissione dati
4. Protezione dell'interfaccia: fornisce protezione da tubi TVS, sovratensioni ed elettrostatiche
5. Resistenza di adattamento: NC predefinita, resistenza di adattamento 120R riservata, abilitabile tramite ponticello
- Ingresso digitale
1. Numero di ingressi: 8 canali
2. Intervallo di tensione di ingresso: 5 V ~ 36 V
3. Tipo di ingresso: ingresso passivo / ingresso attivo (tipo NPN o tipo PNP)
4. Tipo di isolamento: isolamento optoaccoppiatore bidirezionale
- Relè
1. Numero di canali: 8 canali
2. Tipo di contatto: uno normalmente aperto, uno normalmente chiuso
3. Tipo di isolamento: isolamento optoaccoppiatore
- Spie luminose
1. RGB: perline LED colorate, colore del display personalizzabile
2. PWR: spia di alimentazione, si illumina di rosso quando la porta USB è collegata e viene rilevata tensione
3.TXD: spia di trasmissione, si illumina di verde quando i dati vengono inviati dall'interfaccia RS485.
4. RXD: spia di ricezione, si illumina di verde quando i dati vengono ricevuti dall'interfaccia RS485. La luce blu si illumina quando l'interfaccia riceve dati.
5. Intervallo di alimentazione: 7 V ~ 36 V
