Waveshare Q43 NEO-F9P-15B Multi-Constellation Multi-Band GNSS RTK Centimeter-Level Positioning Module, 35110

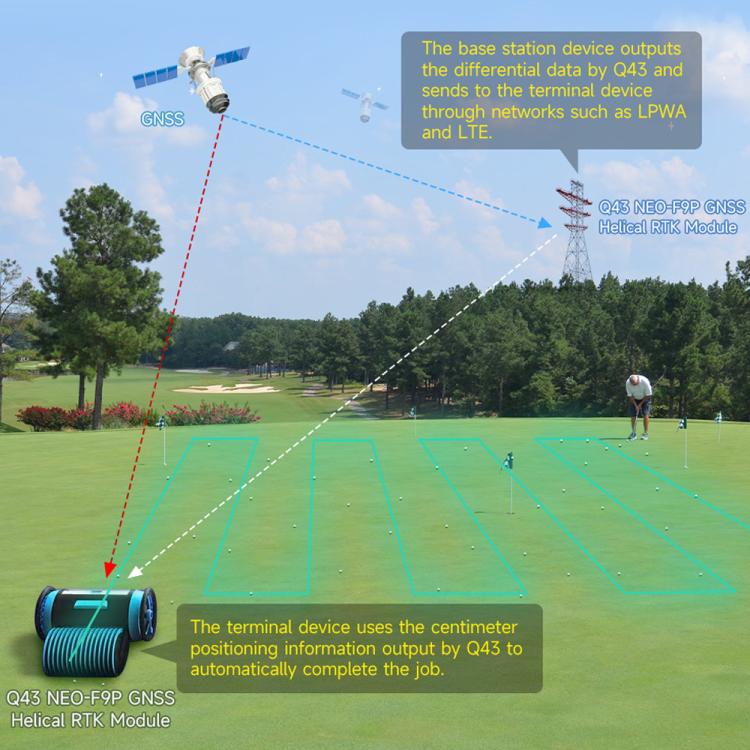

1. Questo prodotto è un modulo antenna di posizionamento intelligente RTK integrato, basato sul NEO-F9P-15B.Integra un motore di posizionamento RTK ad alta precisione, un'antenna elicoidale e un sensore geomagnetico in una struttura compatta.Il modulo supporta la ricezione di segnali GNSS multi-costellazione e multi-banda, inclusi GPS, BeiDou, GLONASS, Galileo e QZSS, offrendo capacità di posizionamento RTK a doppia banda con precisione centimetrica.Garantisce prestazioni di posizionamento stabili e affidabili ad alta precisione, risultando adatto ad applicazioni quali robotica intelligente, mobilità condivisa, agricoltura di precisione, topografia, terminali portatili e navigazione veicolare.
2. Basato sul modulo di posizionamento ad alta precisione NEO-F9P-15B, supporta il posizionamento RTK a doppia banda con precisione centimetrica.

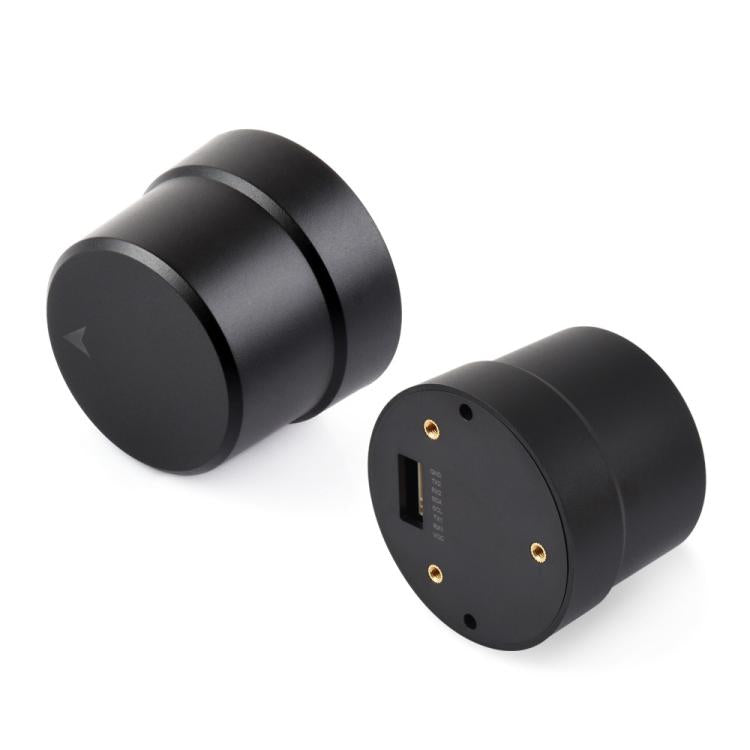

3. Design integrato che combina il motore di posizionamento RTK e l'antenna elicoidale, con una struttura compatta per una facile installazione e una perfetta integrazione nel sistema.
4. Sensore geomagnetico a 3 assi integrato, ideale per applicazioni di bussola, bussola elettronica e assistenza alla rotta.

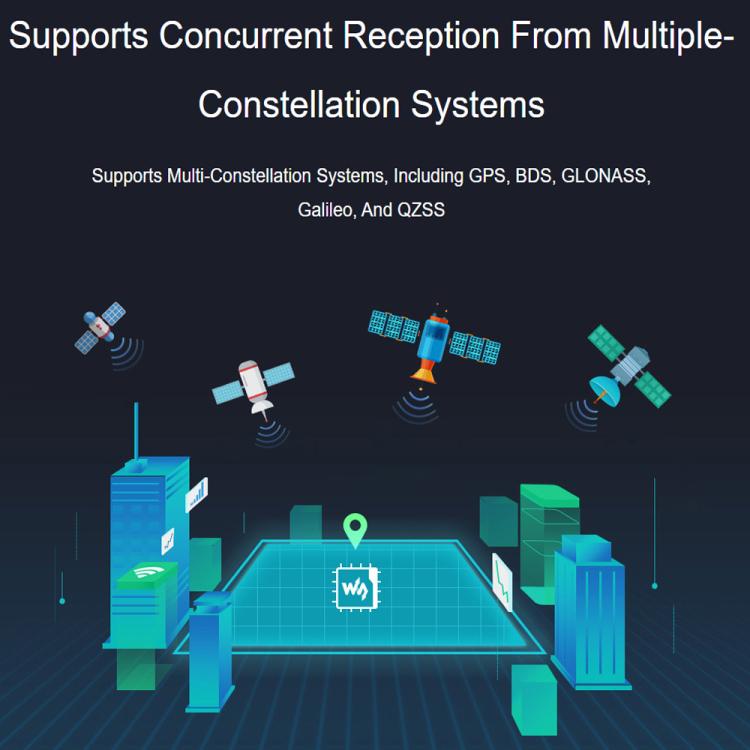

5. Supporto multi-costellazione e multi-frequenza per sistemi satellitari GPS, BeiDou (BDS), GLONASS, Galileo e QZSS.
6. Supporta il posizionamento assistito da A-GNSS per ridurre il tempo di acquisizione del primo fix (TTFF) utilizzando i dati di assistenza.

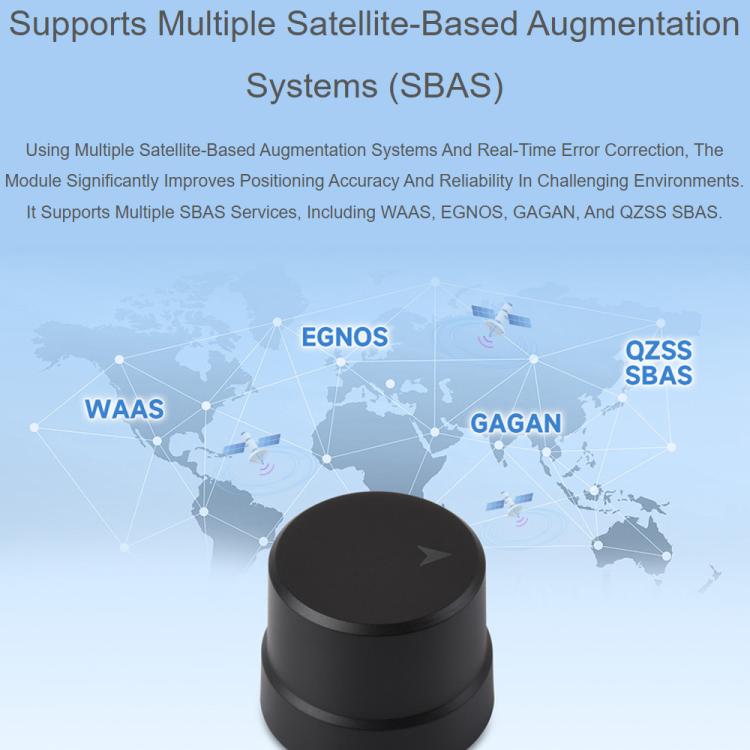

7. Supporta i sistemi di aumento SBAS, inclusi WAAS, EGNOS, GAGAN e QZSS SBAS.

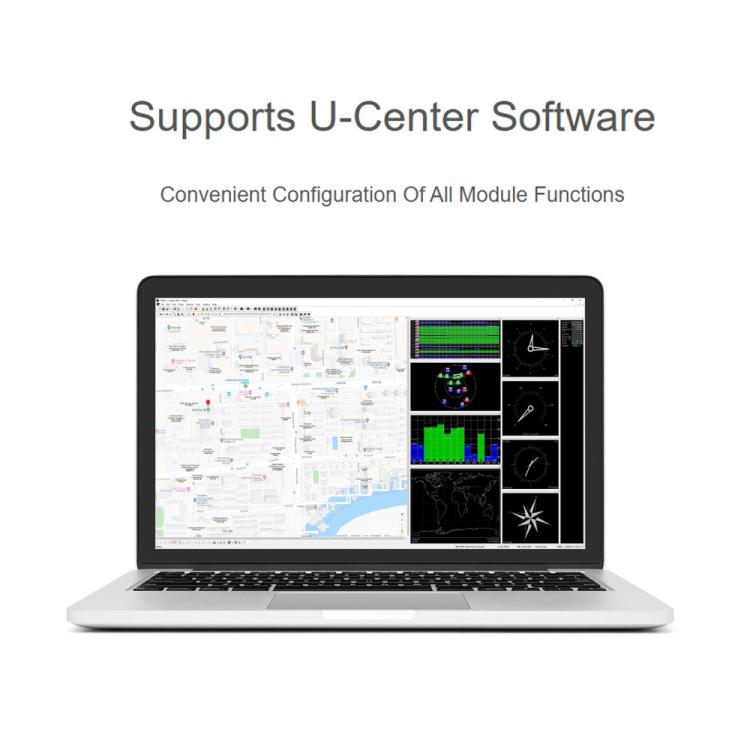

8. Supporta la configurazione tramite software u-center per una facile impostazione dei protocolli di output, delle frequenze di aggiornamento e delle modalità operative RTK.
9. Ampio intervallo di tensione di ingresso da 3,3 V a 16 V, adattabile a diversi ambienti di alimentazione.
Specifiche dell'antenna:
1. Bande di segnale:
--GPS: L1/L5
--BDS: B1I/B1C/B2a
--GLONASS: G1
--Galileo: E1/E5a
--QZSS: L1/L5
2. Impedenza caratteristica: 50 ohm
3. Polarizzazione: RHCP (polarizzazione circolare destrorsa)
4. Angolo di copertura: 360 gradi
5. Guadagno di picco: 2,5 dBi
6. VSWR: <= 2,0
7. Rapporto assiale: <= 3 dB
Specifiche dell'amplificatore:
Guadagno: 23 dB
Figura di rumore: 1,5 dB
VSWR in uscita: <= 2,0
Parametri di sistema:
1. Modulo di posizionamento: NEO-F9P-15B
2. Sensore geomagnetico:QMC5883P
3. Tensione di funzionamento: 3,3 V - 16 V
4. Consumo energetico: 500 mW (tipico)
5. Precisione PVT a punto singolo:
--Orizzontale: 1,5 m
--Verticale: 2,0 m
6. Precisione SBAS:
--Orizzontale: 1,0 m
--Verticale: 1,5 m
7. Precisione RTK:
--Orizzontale: 1 cm + 1 ppm
--Verticale: 1 cm + 1 ppm
8. Precisione temporale (RMS): 30 ns
9. Precisione della velocità (RMS): 0,05 m/s
10. Tempo di avvio a freddo TTFF: < 30 s
11. Tempo di inizializzazione: < 5 s (tipico)
12. Affidabilità di inizializzazione: >99,9%
13. Frequenza di aggiornamento dati: 25 Hz (max)
14. Formati dati: RTCM 3.3;SPARTN 2.0.1
15. Interfacce di comunicazione: I2C, UART (9,6 kbps - 921,6 kbps, predefinito 38,4 kbps)

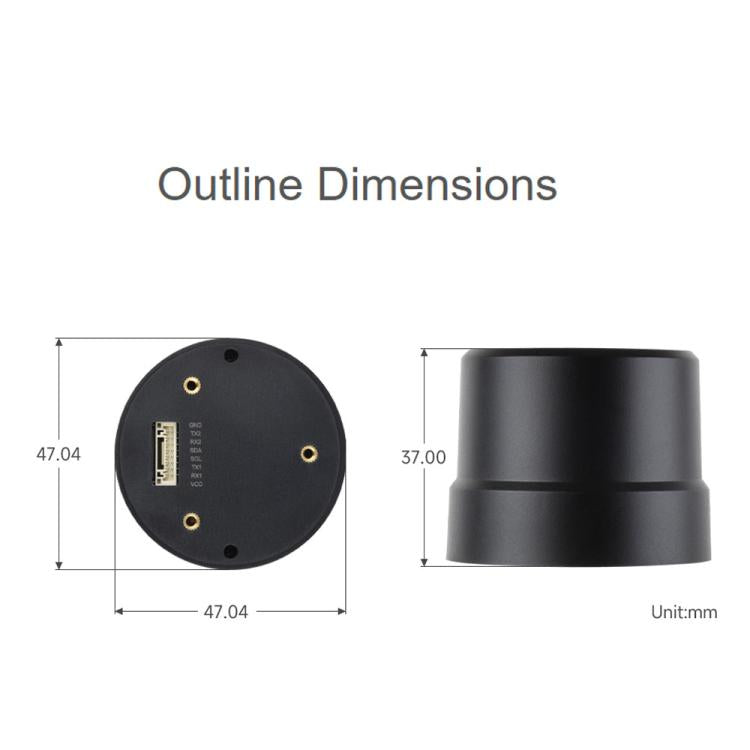

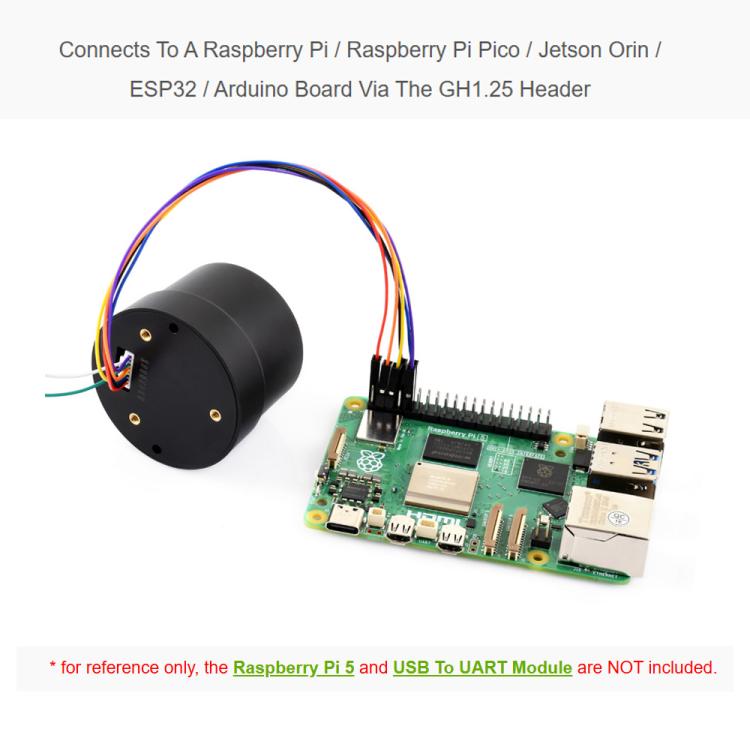

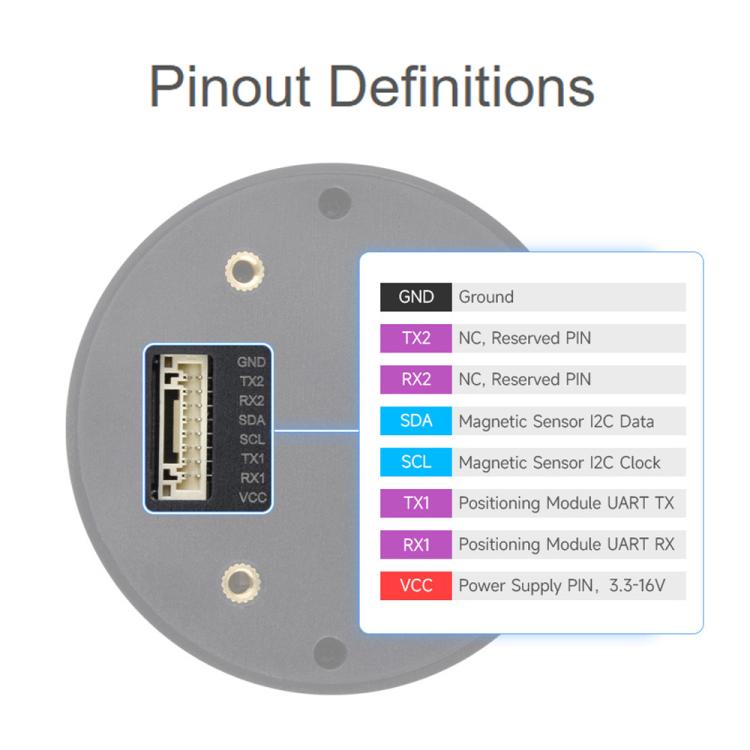

16. Interfaccia fisica: GH1.25 8PIN
