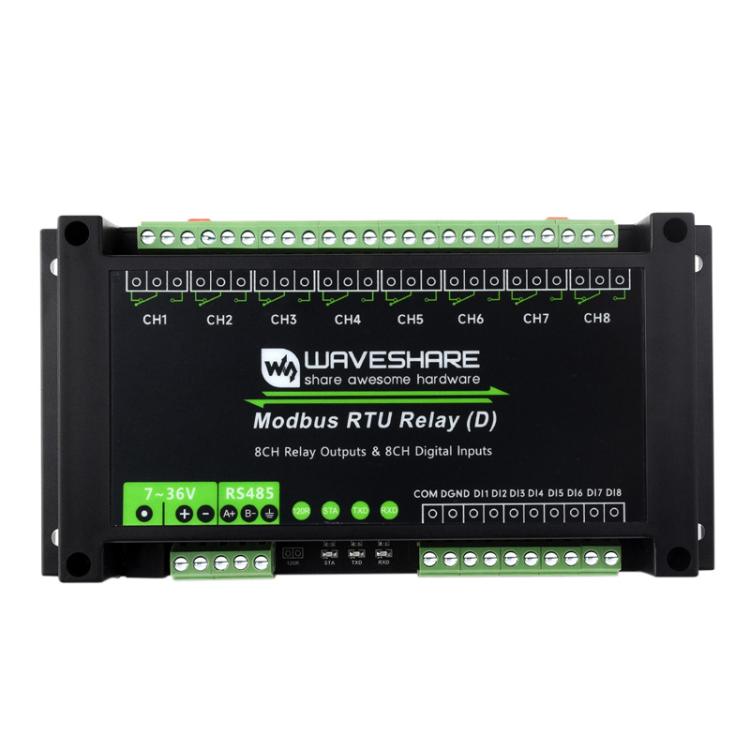

Modulo relè RS485 a 8 canali Waveshare Modbus RTU con ingresso digitale, circuiti di protezione a isolamento multiplo e alimentazione 7~36V.

1. Questo prodotto è un modulo relè a 8 canali di livello industriale controllato da interfaccia RS485, dotato di ingresso di commutazione a 8 canali, protocollo Modbus RTU e dotato di isolamento di potenza integrato, isolamento ad accoppiamento magnetico e circuiti di protezione TVS.È progettato con un alloggiamento in ABS.Questo prodotto è facile da utilizzare e offre elevata velocità di comunicazione, stabilità, affidabilità e sicurezza.È adatto a vari dispositivi di controllo industriale o applicazioni con elevati requisiti di comunicazione.
2. Supporta l'impostazione dell'indirizzo del dispositivo (da 1 a 255) per collegare in cascata più dispositivi tramite il bus RS485.
3. Dispone di funzioni di accensione e spegnimento lampeggianti, che consentono di impostare i parametri nelle istruzioni per far sì che il relè si accenda per un certo periodo e si spenga automaticamente.
4. È dotato di un circuito di isolamento di potenza integrato sulla scheda, che fornisce una tensione isolata stabile e il terminale di isolamento non richiede alimentazione aggiuntiva.
5. Dispone di un circuito di isolamento con accoppiamento magnetico integrato sulla scheda, in grado di isolare il segnale, con elevata affidabilità, forte protezione anti-interferenza e basso consumo energetico.
6. È dotato di un fusibile autoripristinante e di un TVS (soppressore di tensione transitoria) sulla scheda, che sopprimono efficacemente le sovratensioni e i picchi di tensione transitori nel circuito, prevenendo sovracorrenti e sovratensioni e proteggendo da fulmini ed elettricità statica.
7. È dotato di un circuito di isolamento optoisolato sulla scheda per prevenire interferenze dal circuito ad alta tensione del relè.
8. Utilizza un chip driver dedicato per relè con protezione a diodo di ricircolo integrato, garantendo una capacità di pilotaggio più forte e stabile.
9. L'ingresso dell'interruttore è dotato di isolamento optoisolato bidirezionale, supportando sia l'ingresso dell'interruttore passivo che quello attivo, con un algoritmo interno anti-rimbalzo.Il relè supporta la modalità di collegamento dell'ingresso dell'interruttore o il controllo della modalità flip.
10. È dotato di un circuito anti-inversione sulla scheda per prevenire danni al circuito causati dall'inversione dei collegamenti positivo e negativo.
11. Utilizza relè di alta qualità, consentendo un carico fino a 10 A 250 V CA o 10 A 30 V CC.
12. È dotato di un alloggiamento protettivo in ABS montato su guida, che ne semplifica l'installazione e l'utilizzo, rendendolo più sicuro.
13. È dotato di un indicatore LED esterno per controllare facilmente lo stato dell'MCU e lo stato di trasmissione e ricezione del segnale.
Parametri:
1. Tensione di alimentazione: 7-36 V
2. Interfaccia di comunicazione: RS485
3. Baud rate di comunicazione: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
4. Formato di comunicazione predefinito: 9600, N, 8, 1
5. Canali relè: 8 canali
6. Tipo di contatto: uno normalmente aperto, uno normalmente chiuso
7. Carico del contatto: inferiore o uguale a 10 A 250 V CA o inferiore o uguale a 10 A 30 V CC
8. Ingressi digitali: 8 DI, 5-36 V, ingresso passivo/ingresso attivo (tipo NPN o tipo PNP), optoaccoppiatore bidirezionale integrato
9. Protocollo Modbus: protocollo Modbus RTU standard
10. Impostazione indirizzo RS485:1 - 255
11. Spie luminose:
--STA: Spia luminosa MCU, lampeggia quando la MCU funziona normalmente
--TXD: Spia luminosa trasmissione, si accende quando vengono inviati dati
--RXD: Spia luminosa ricezione, si accende quando vengono ricevuti dati
