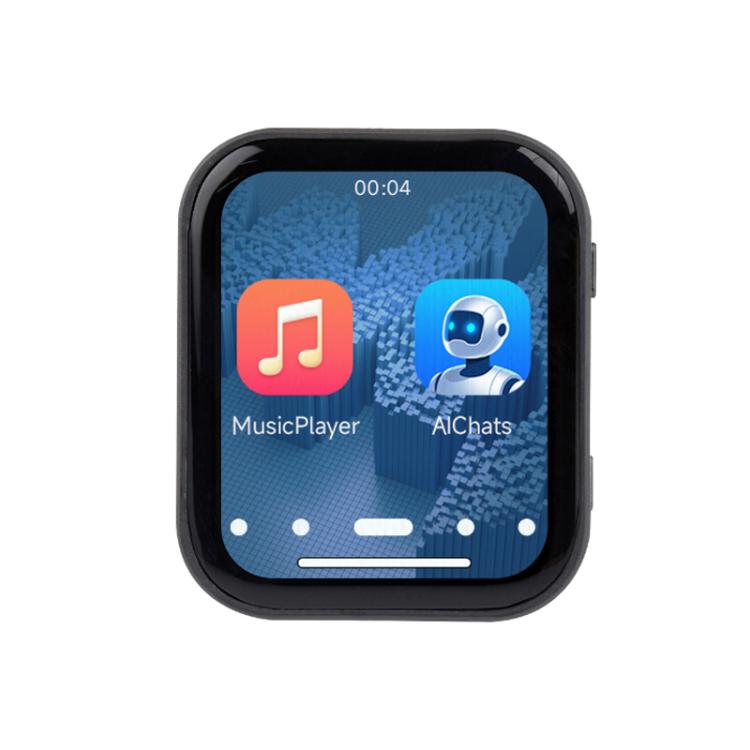

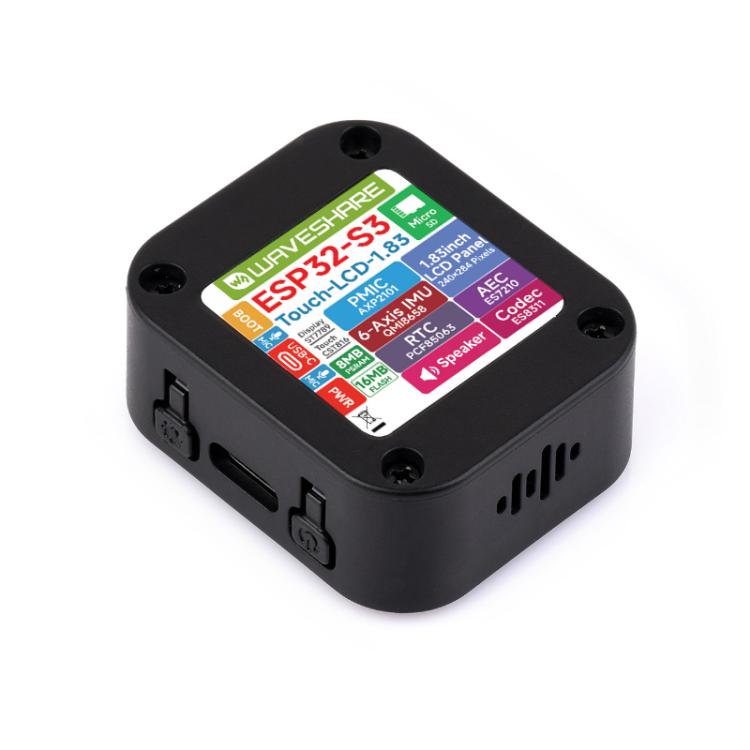

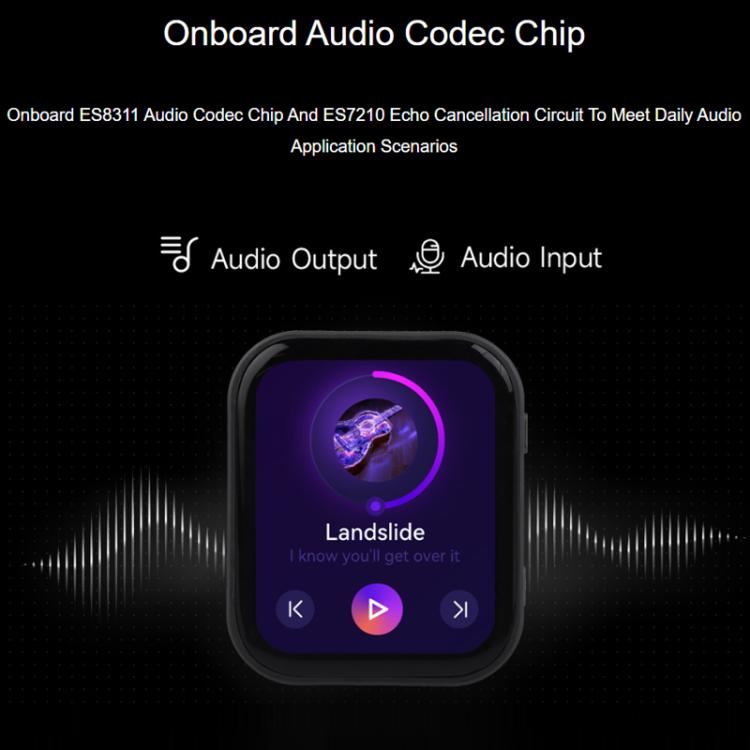

Scheda di sviluppo WAVESHARE ESP32-S3 con display LCD touch da 1,83 pollici e chip codec audio integrato con risoluzione 240x284., Without Battery

1. L'ESP32-S3-Touch-LCD-1.83 è una scheda di sviluppo per microcontrollori ad alte prestazioni e altamente integrata.1. In un formato compatto, la scheda integra uno schermo LCD capacitivo da 1,83 pollici, un chip di gestione dell'alimentazione altamente integrato, un sensore a sei assi (accelerometro a tre assi e giroscopio a tre assi), un RTC e un chip codec audio a basso consumo, facilitando lo sviluppo e l'integrazione nei prodotti.
2. Dotata del processore dual-core Xtensa LX7 a 32 bit ad alte prestazioni ESP32-S3R8, con una velocità di clock fino a 240 MHz.
3. Supporta Wi-Fi a 2,4 GHz (802.11 b/g/n) e Bluetooth 5 (LE), con antenna integrata.
4. 512 KB di SRAM e 384 KB di ROM integrati, 8 MB di PSRAM e 16 MB di Flash esterna.
5. Utilizza un'interfaccia Type-C, migliorando la praticità d'uso e la compatibilità con i dispositivi.
6. Schermo LCD touch capacitivo integrato da 1,83 pollici, risoluzione 240 × 284, 65.000 colori.

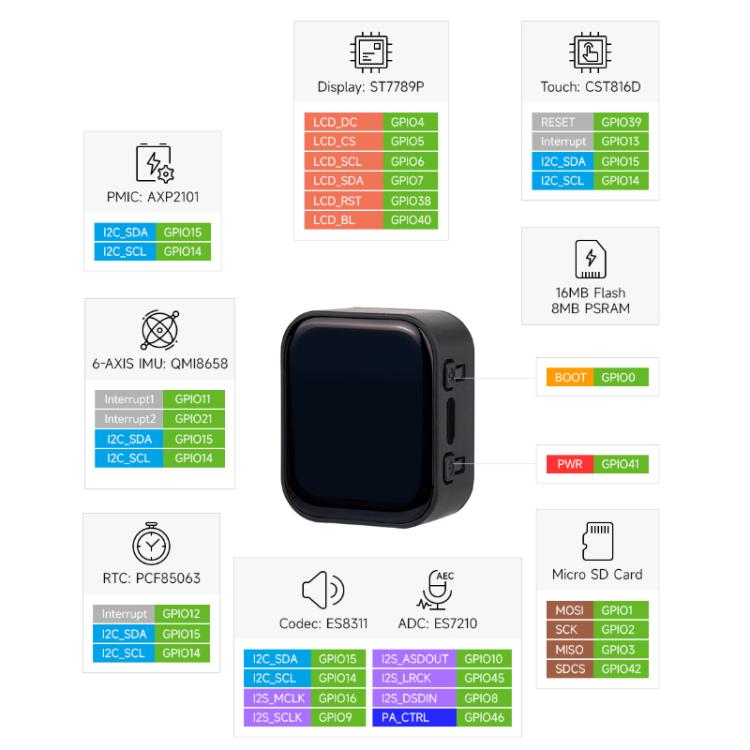

7. Chip driver ST7789P e chip touch capacitivo CST816D integrati, che comunicano rispettivamente tramite interfacce SPI e I2C, senza occupare troppi pin di interfaccia.
8. Unità di misura inerziale a sei assi QMI8658 integrata (accelerazione a 3 assi, giroscopio a 3 assi), in grado di rilevare la postura del movimento, il conteggio dei passi e altre funzioni.
9. Chip RTC PCF85063 integrato, collegato alla batteria tramite AXP2101 per un'alimentazione ininterrotta.

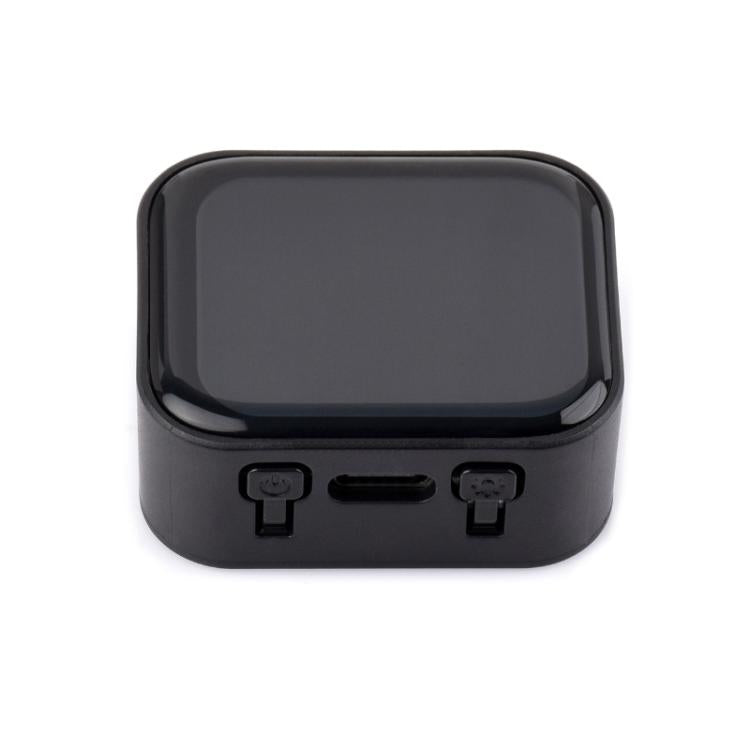

10. Pulsanti laterali PWR e BOOT integrati con funzioni personalizzabili, che facilitano lo sviluppo di funzioni personalizzate tramite i pulsanti.
11. Interfaccia di carica e scarica integrata per batterie al litio JST da 1,2 mm.
12. Fornisce 1 I²C, 1 UART e 1 pad di saldatura USB per dispositivi esterni e debug, consentendo una configurazione flessibile delle funzioni periferiche.
13. Slot per scheda micro SD integrato, che supporta l'espansione della memoria e il trasferimento rapido dei dati, facilitando le funzioni di registrazione dati e riproduzione multimediale e semplificando la progettazione dei circuiti di sistema.
14. AXP2101 offre soluzioni efficienti per la gestione dell'alimentazione, supporta più uscite di tensione configurabili, integra funzioni di carica e gestione della batteria e contribuisce a prolungarne la durata.
15. Elevata trasmittanza del touch screen, risposta rapida e lunga durata

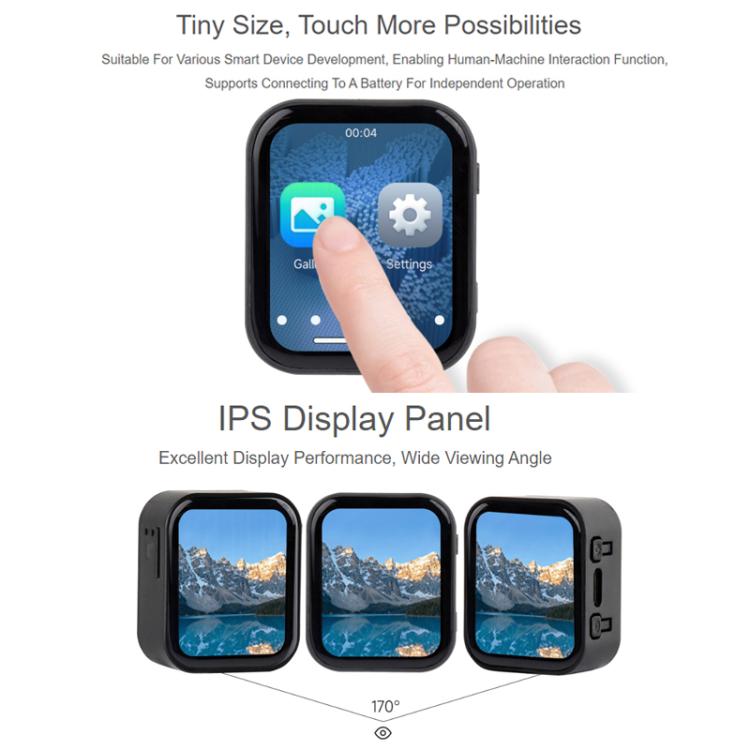

16. Pannello display: IPS
17. Dimensioni display: 1,83 pollici
18. Risoluzione display: 240 x 284 pixel
19. Colori display: 65K
20. Luminosità display: 300 cd/m²
21. Rapporto di contrasto: 1200:1
22. Interfaccia di comunicazione: SPI
23. Driver IC: ST7789P
24. Controllo touch: supportato
25. Controllo touch IC: CST816D
