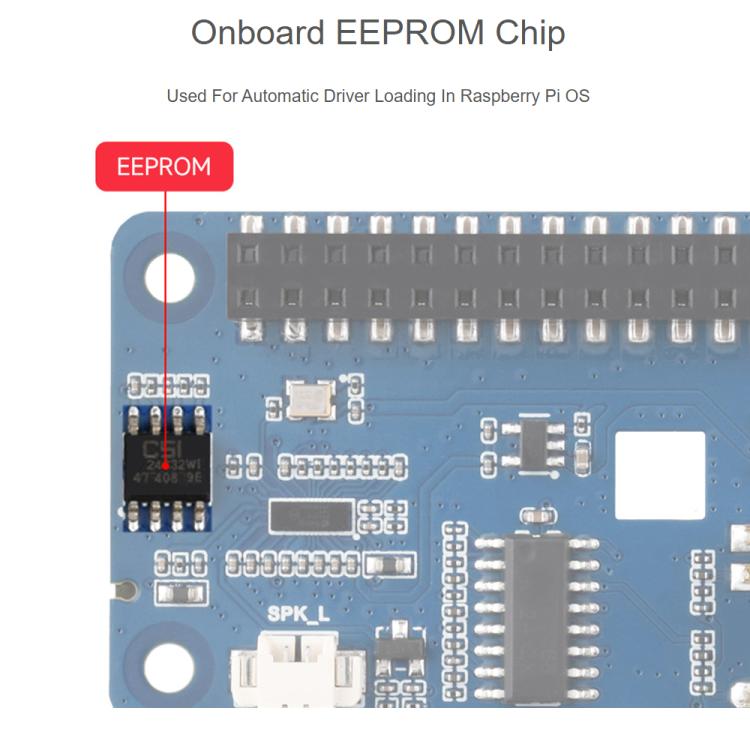

Waveshare DA7212 HAT audio I2S di tipo B per Raspberry Pi, connettori per altoparlanti integrati e chip EEPROM.

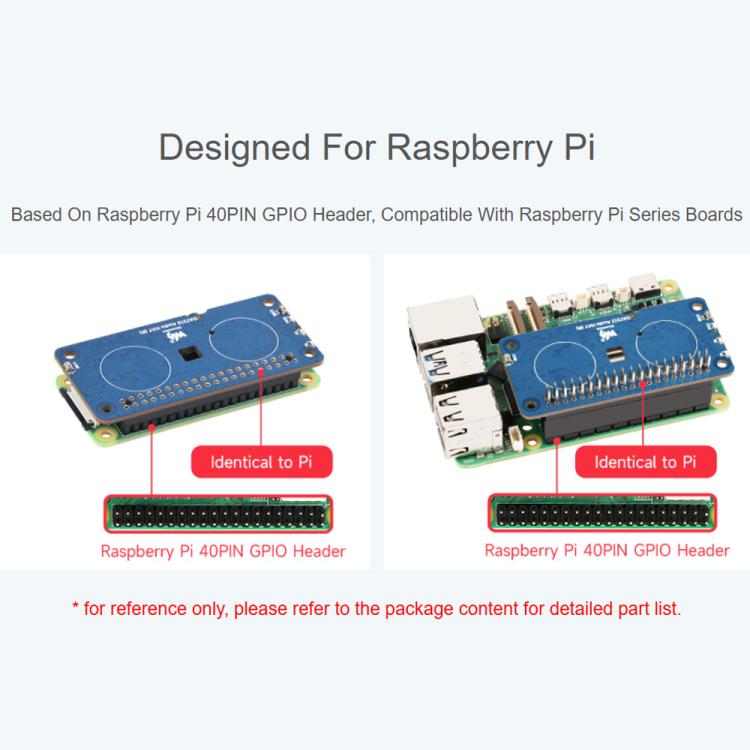

1. Basato sul connettore GPIO a 40 pin del Raspberry Pi, compatibile con le schede della serie Raspberry Pi.

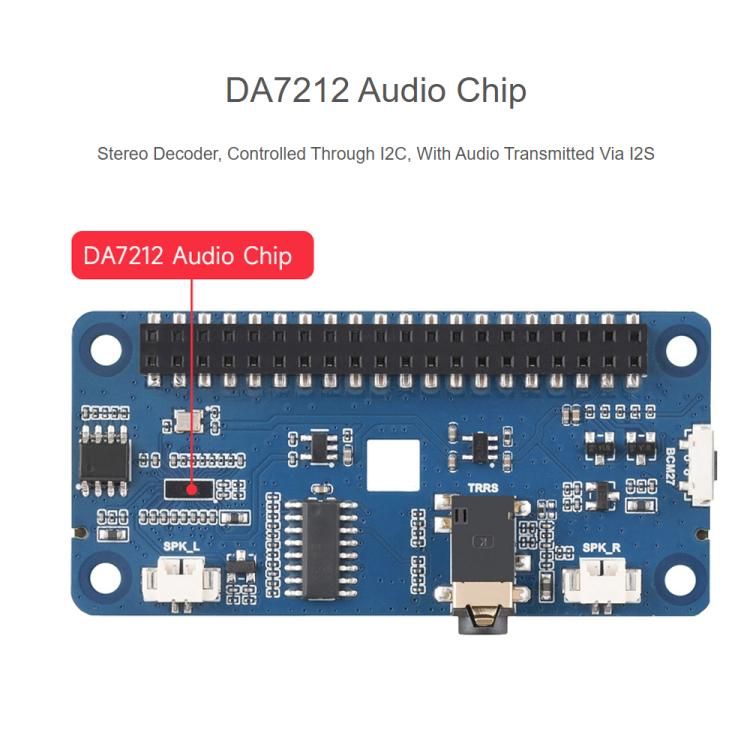

2. Adotta il chip codec stereo professionale DA7212, controllato tramite interfaccia I2C e con trasmissione audio tramite interfaccia I2S.

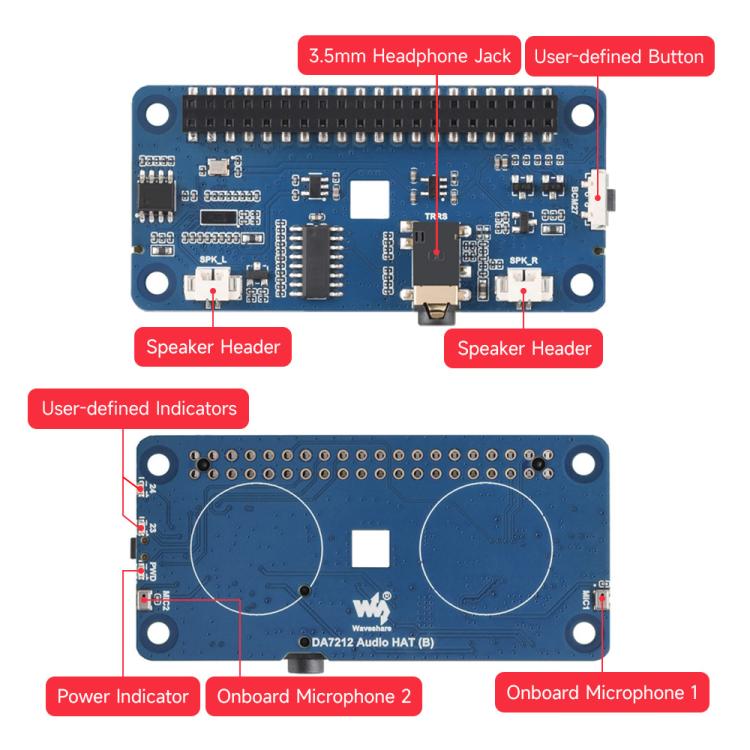

3. Jack per cuffie standard da 3,5 mm integrato per la riproduzione musicale con cuffie esterne.

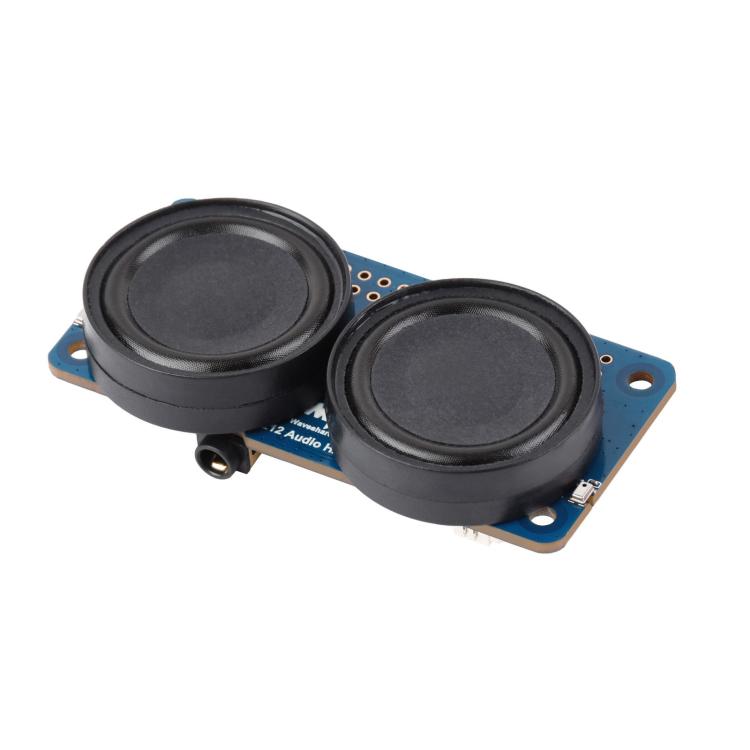

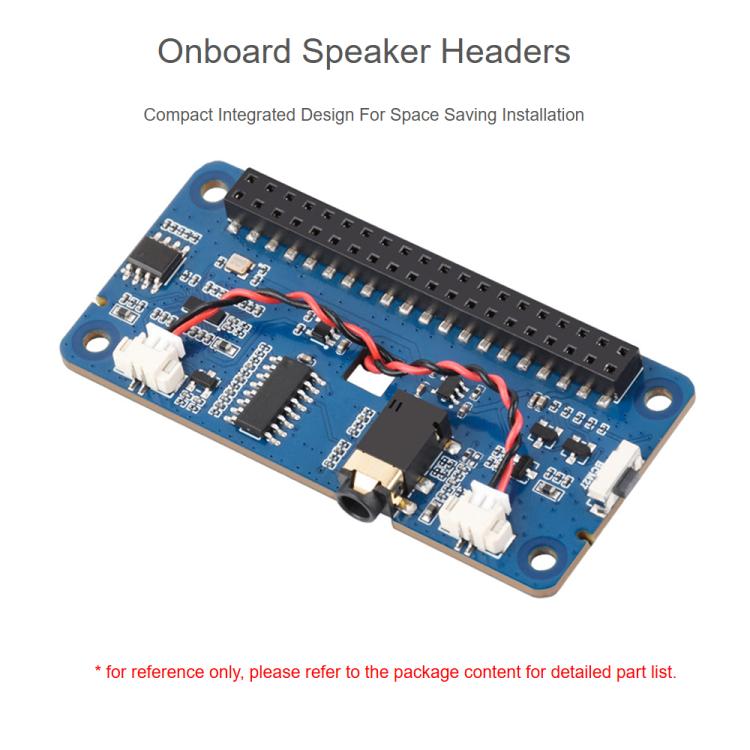

4. Design a doppio altoparlante integrato, adatto a diverse applicazioni.
5. Doppio microfono integrato per la registrazione senza necessità di apparecchiature aggiuntive.
6. Pulsanti funzione e indicatori luminosi personalizzabili integrati.
7. Supporta frequenze di campionamento fino a 96 kHz.
8. Supporta una risoluzione fino a 24 bit.
Parametri:
1. Chip codec audio: DA7212
2. Rapporto segnale/rumore (SNR) del DAC: 100 dB
3. Tensione di alimentazione: 5 V
4. Rapporto segnale/rumore (SNR) dell'ADC: 90 dB
5. Tensione logica: 3,3 V
6. Driver per cuffie: 160 mW (16 ohm a 5 V)

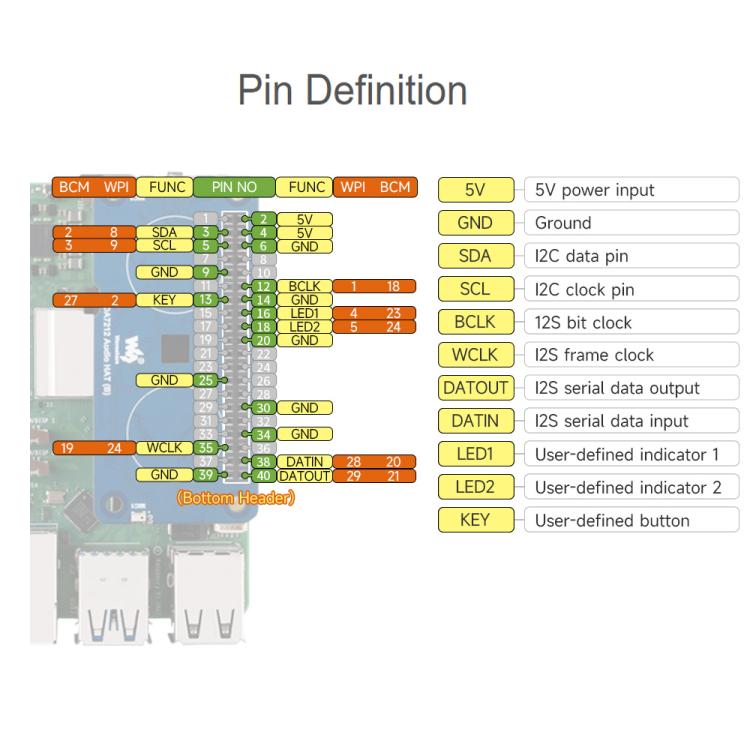

7. Interfaccia di controllo: I2C
8. Driver per altoparlanti: 2,6 W per canale (4 ohm BTL)
9. Interfaccia audio: I2S
