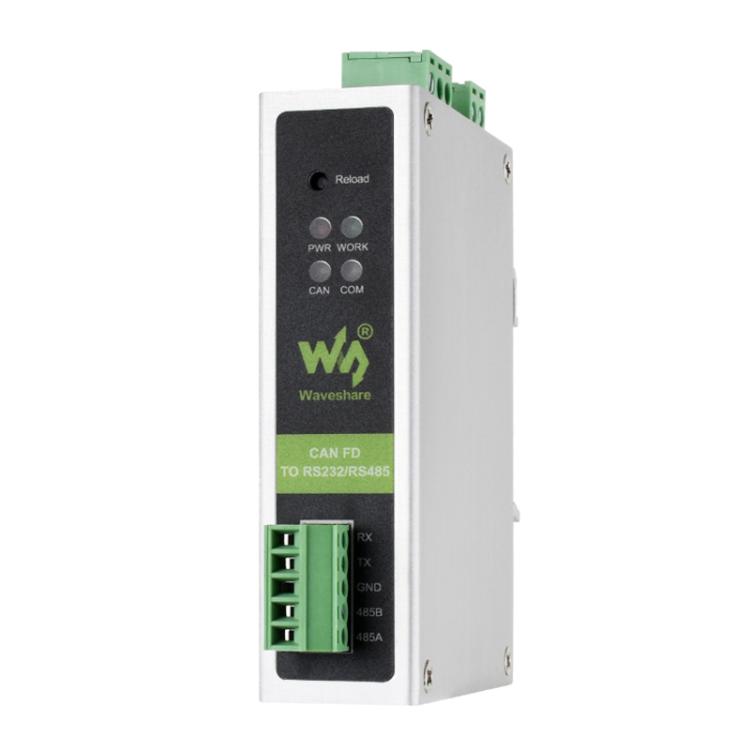

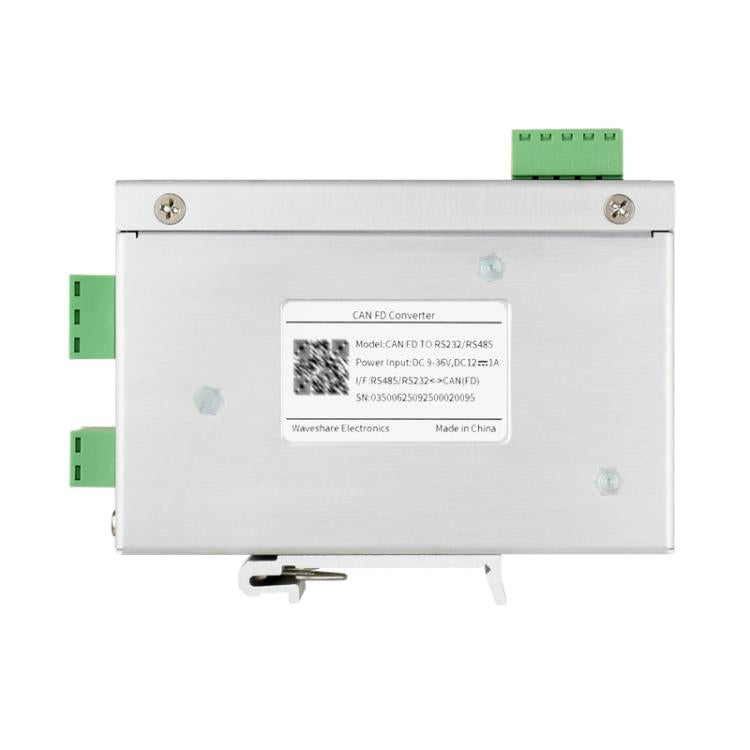

Convertitore di protocollo WAVESHARE CAN FD compatibile con i protocolli CAN 2.0A/2.0B, supporta il montaggio su guida DIN., 32599

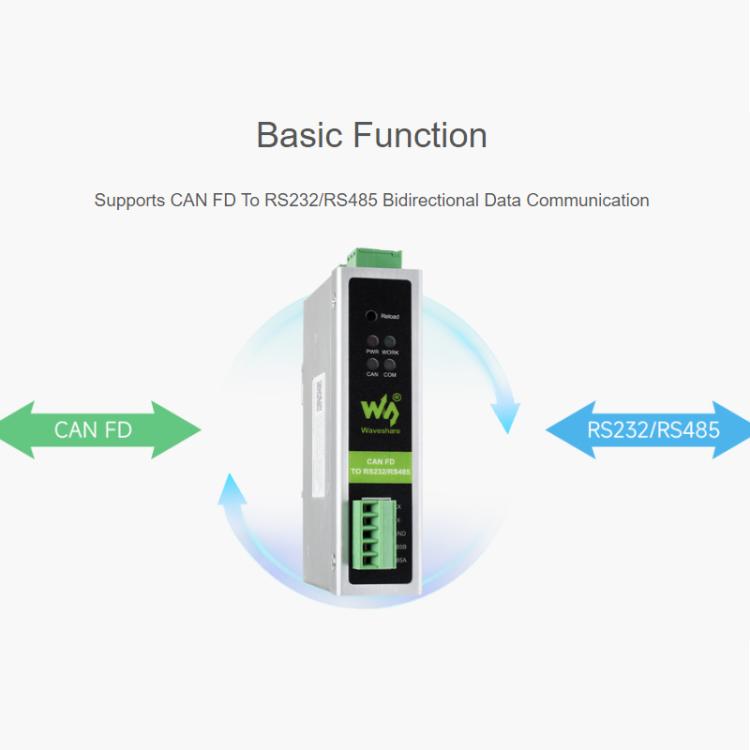

1. Il convertitore CAN FD a RS232/RS485 è un dispositivo di conversione bidirezionale CAN FD e RS232/RS485 montato su guida DIN.Offre alta velocità, bassa latenza, prestazioni stabili, facilità d'uso e un elevato rapporto qualità-prezzo.Supporta cinque modalità di conversione dati: trasparente, trasparente con ID, protocollo standard, Modbus e header/footer frame personalizzato, consentendo l'interconnessione tra dispositivi CAN e seriali ed è compatibile con i protocolli CAN FD e CAN 2.0A/2.0B.
2. Il prodotto adotta un design di livello industriale, supportando un ampio intervallo di tensione da 9 V a 36 V, con una velocità di trasmissione nel dominio di arbitraggio da 5 Kbps a 1 Mbps e una velocità di trasmissione nel dominio dati da 100 Kbps a 5 Mbps.

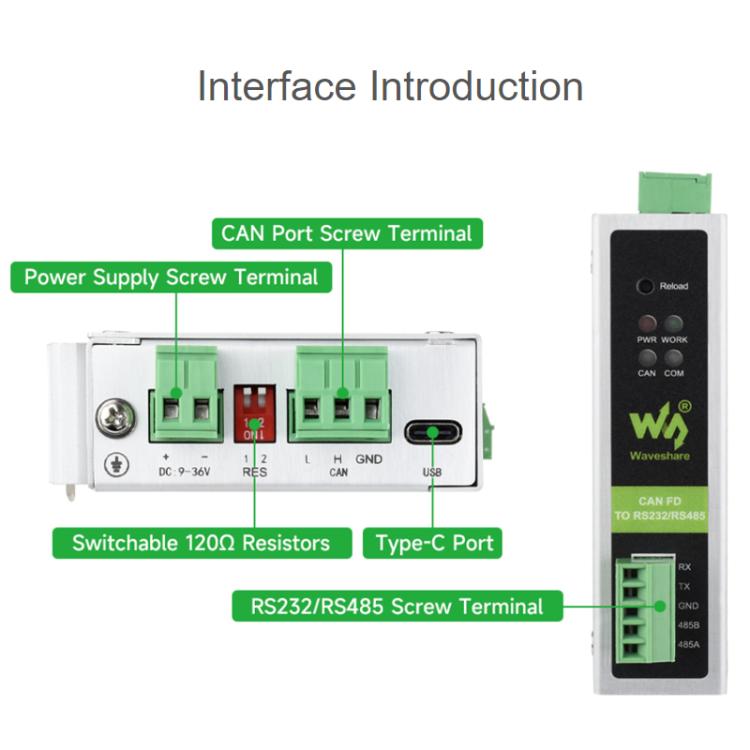

3. Il dispositivo supporta la configurazione tramite software per PC, è dotato di una resistenza bus integrata da 120 ohm (accesso rapido tramite DIP switch), supporta il montaggio su guida DIN e offre una configurazione pratica e un'installazione efficiente.Italiano:
4. Tensione di funzionamento: CC 9 V ~ 36 V
5. Dimensioni: 110 x 27 x 85,6 (mm)
6. Metodo di montaggio: montaggio su guida DIN
7. Pulsante di ricarica: pressione prolungata per ripristinare le impostazioni di fabbrica

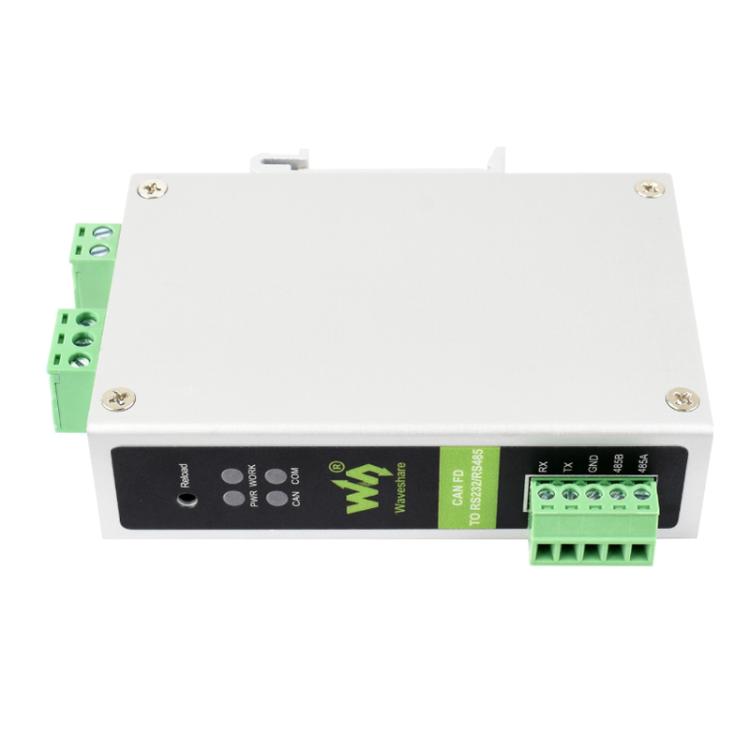

8. Spie luminose: POWER, WORK, COM e CAN
9. Specifiche della porta CAN: 1 porta CAN, supporta CAN FD, compatibile con CAN 2.0A/2.0B

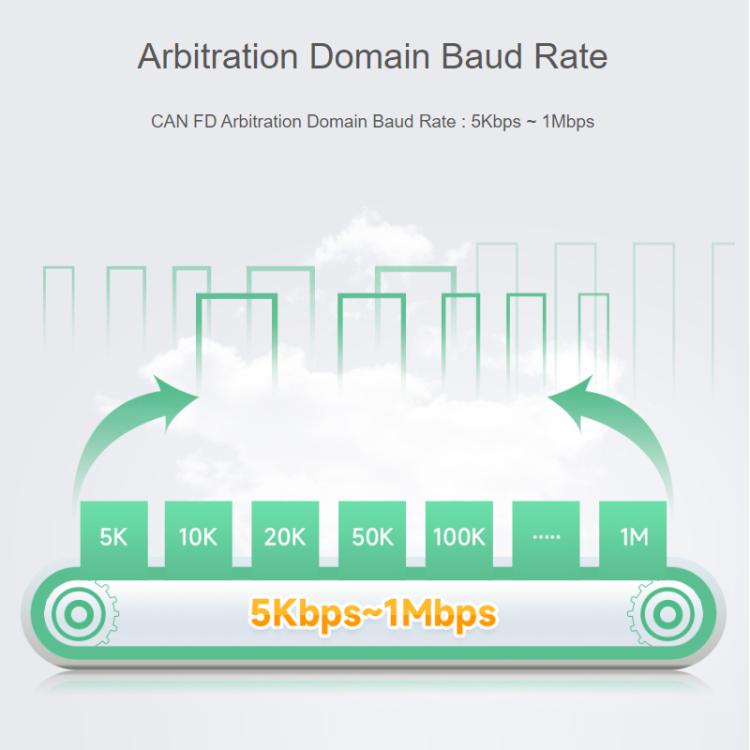

10. Velocità di trasmissione della porta CAN: velocità di trasmissione nel dominio di arbitraggio: 5 Kbps ~ 1 Mbps

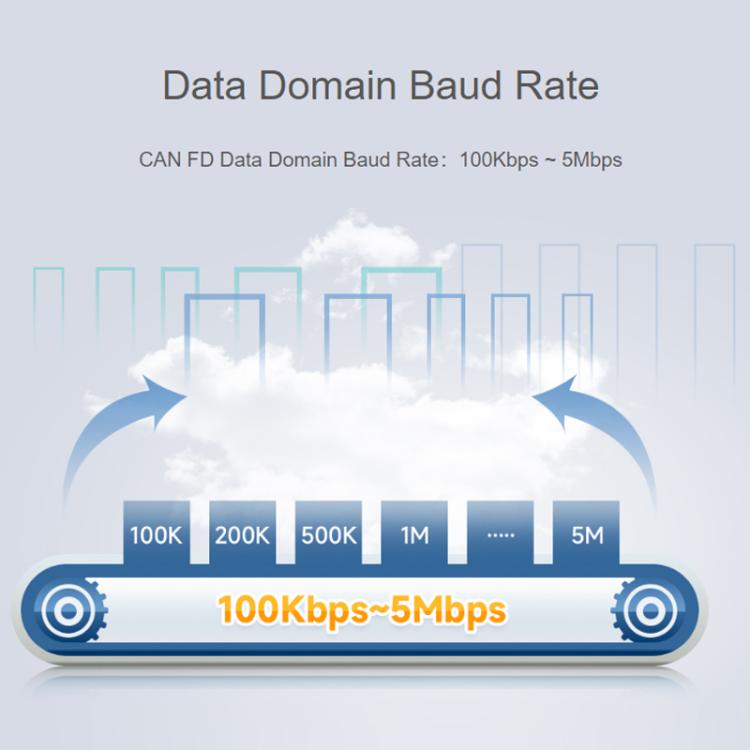

11. Velocità di trasmissione nel dominio dati: 100 Kbps ~ 5 Mbps

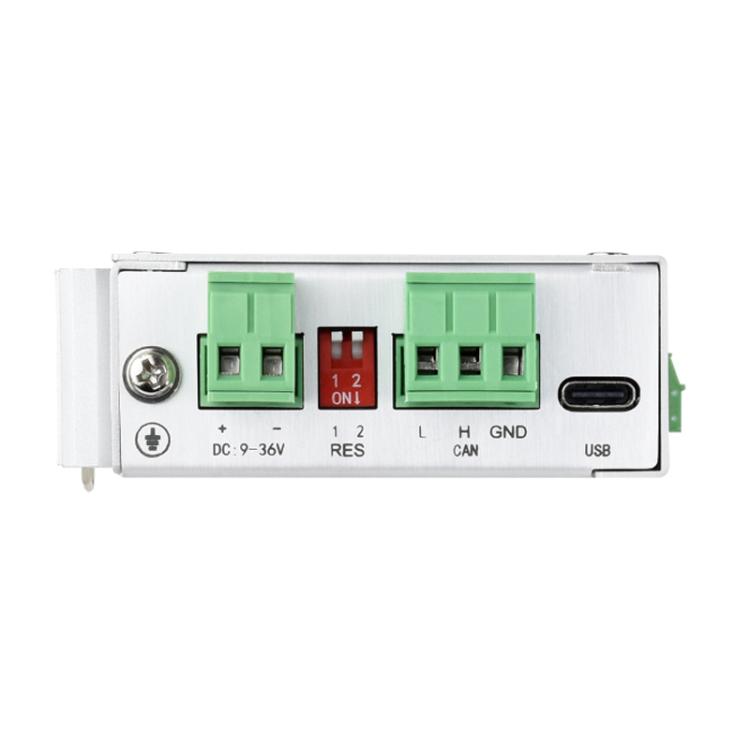

12. Resistenza di terminazione: due resistenze di terminazione integrate da 120 ohm.Impostando un DIP switch su ON si collega in parallelo una resistenza da 120 ohm;impostando entrambi su ON si collegano in parallelo due resistenze da 120 ohm.
13. Specifiche della porta seriale: supporta una connessione RS485 o RS232
14. Gateway Modbus: da CAN FD a Modbus RTU (Master/Slave)
15. Messaggi di trasmissione: supporta 64 messaggi di trasmissione
16. Messaggi di ricezione: supporta 64 messaggi di ricezione

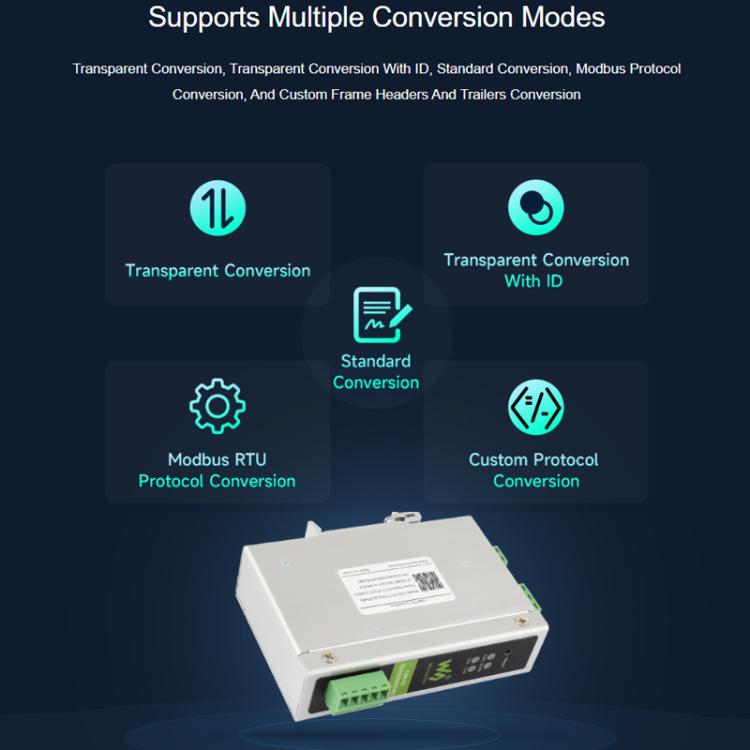

17. Modalità di conversione: conversione trasparente, conversione trasparente con ID, conversione standard, conversione Modbus e conversione header/trailer frame personalizzata
18. ID CAN: supporta frame standard e frame estesi

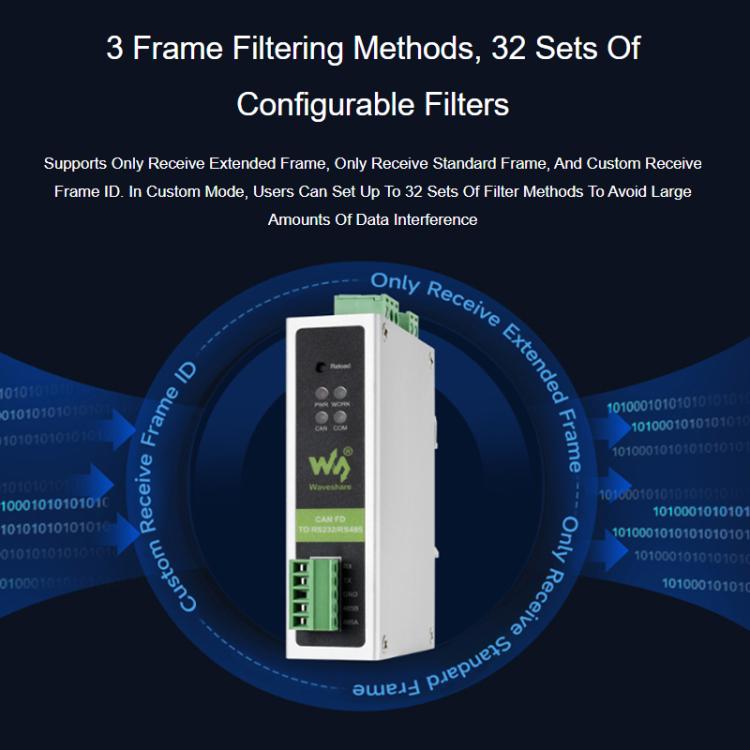

19. Filtraggio ID frame: supporta solo frame standard, solo frame estesi e ID frame di input personalizzati (fino a 32 gruppi)
20. Direzione di conversione: supporta conversione bidirezionale, da seriale a CAN e da CAN a seriale
21. Aggiornamento firmware: supporta l'aggiornamento firmware tramite software per PC
22. Configurazione parametri: comandi AT, configurazione software per PC
23. Protezione da scariche elettrostatiche: scarica in aria 8 kV, scarica a contatto 6 kV
24. Immunità ai transitori elettrici veloci/burst: circuito di alimentazione2 kV;circuito RS485/RS232 1 kV;circuito CAN 1 kV
25. Test di immunità alle sovratensioni: circuito di alimentazione in modalità differenziale 1 kV, in modalità comune 2 kV;circuito CAN in modalità comune 2 kV
