SINOTIMER SDM007 Misuratore digitale con display digitale per frequenza temporale totalizzata corrente CA su guida DIN, SDM007
€13,93
Disponibile
parametri:1. Precisione della misurazione: 1+/-2% della parola2. Display: tubo digitale LED da 0,32 pollici, tensione con display LED rosso a 4 bit, corrente con display LED verde a 4 bit, temporizzazione, frequenza con display LED...
Pagamenti sicuri
Acquista con metodi di pagamento protetti.
Spedizione tracciata
Segui il tuo ordine dopo l’acquisto.
Assistenza clienti
Supporto disponibile per informazioni sul prodotto.
Descrizione prodotto
parametri:
1. Precisione della misurazione: 1+/-2% della parola
2. Display: tubo digitale LED da 0,32 pollici, tensione con display LED rosso a 4 bit, corrente con display LED verde a 4 bit, temporizzazione, frequenza con display LED rosso a 5 bit
3. Campo di misura:
- Voltaggio: AC80-300V
- Corrente: CA 0-100,0 A
- Frequenza: 45-65 Hz
- Tempo cumulativo: 1m-99999h
4. Velocità di misurazione: circa 2 volte/s

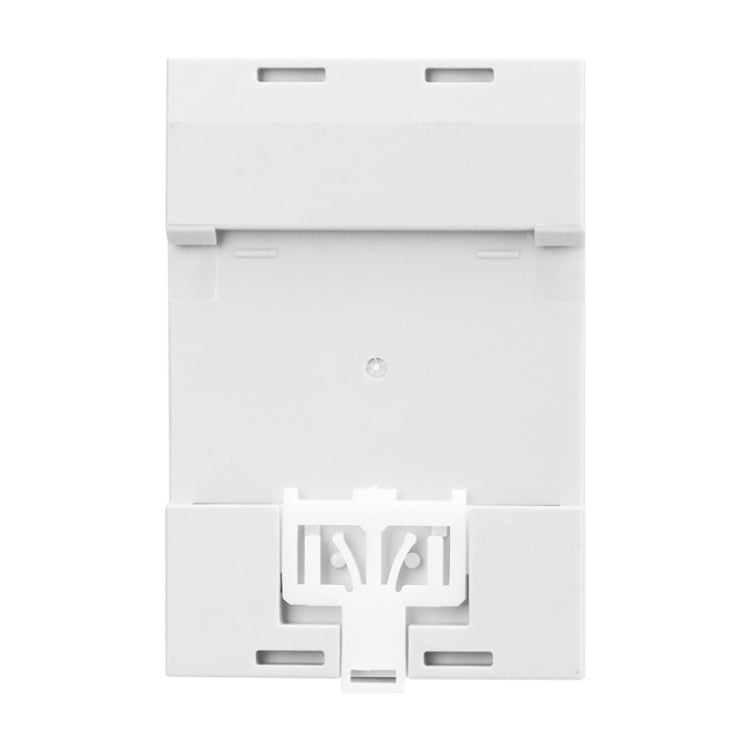

5. Installazione: tipo su guida din montata direttamente sulla stessa guida dell'interruttore pneumatico
6. Dimensioni: 54 x 80 x 64 mm
Metodo di utilizzo e cablaggio:

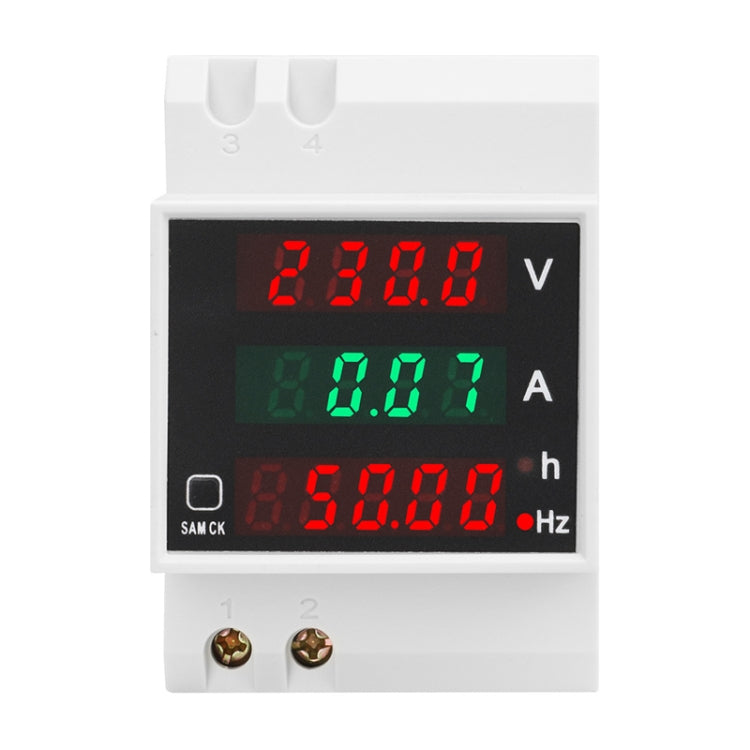

1. Collegare la tensione misurata ai terminali 1 e 2 in basso a sinistra dello strumento

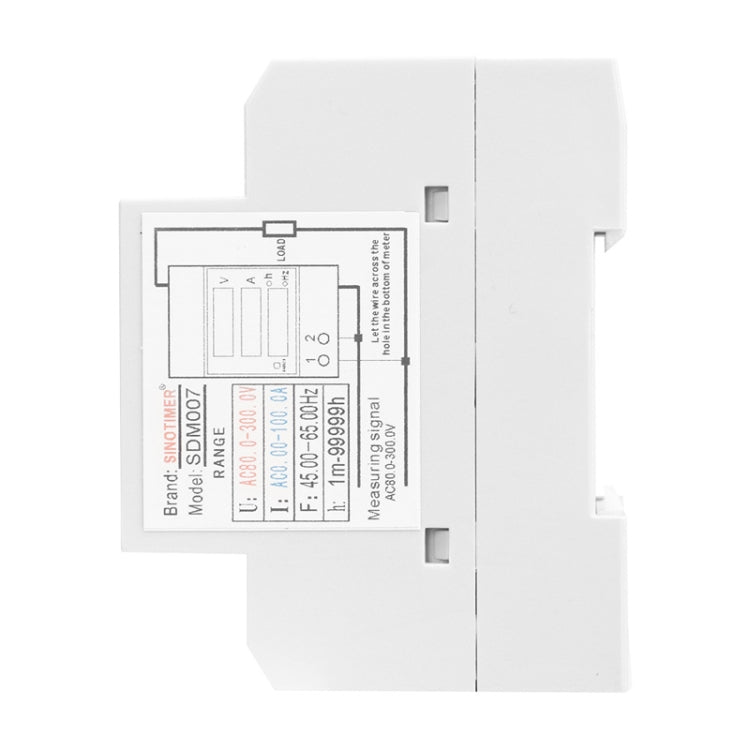

2. Trasformatore incorporato secondo il cablaggio dello schema elettrico della figura 1, il circuito di misurazione del filo attraverso il foro inferiore dello strumento, il filo nella direzione dell'utente in base all'uso di qualsiasi scelta, può provenire dal foro inferiore dello strumentonella parte superiore, o dai fori superiori dello strumento nella parte inferiore, nella direzione del diverso non influenzerà i risultati della misurazione
3. Dopo aver collegato i fili secondo lo schema elettrico, inserire la tensione di misurazione, lo strumento inizierà a visualizzare normalmente, lo strumento visualizzerà la tensione, la corrente e la frequenza misurate, premere il pulsante (SAM CK) sul lato sinistro disul pannello del misuratore, la visualizzazione della frequenza sul misuratore verrà convertita nella visualizzazione del tempo cumulativo e premendo nuovamente il pulsante (SAMCK), la visualizzazione del tempo cumulativo verrà convertita nella visualizzazione della frequenza
4. Temporizzazione accumulata tornata a zero: premere il pulsante sinistro (SAM CK) sul pannello degli strumenti, in modo che la visualizzazione della frequenza venga convertita per visualizzare la condizione di temporizzazione cumulativa, quindi tenere premuto il pulsante (SAM CK) per 5 secondi, il tempo cumulativo sarà automaticamente 1 e tutti visualizzati a zero
Nota: questo strumento è adatto solo per l'alimentazione di rete CA pura 45-65 Hz, non può essere utilizzato per onda quadra, uscita inverter, onda sinusoidale corretta e altri circuiti sulla misurazione, altrimenti lo strumento verrà danneggiato
1. Precisione della misurazione: 1+/-2% della parola
2. Display: tubo digitale LED da 0,32 pollici, tensione con display LED rosso a 4 bit, corrente con display LED verde a 4 bit, temporizzazione, frequenza con display LED rosso a 5 bit
3. Campo di misura:
- Voltaggio: AC80-300V
- Corrente: CA 0-100,0 A
- Frequenza: 45-65 Hz
- Tempo cumulativo: 1m-99999h
4. Velocità di misurazione: circa 2 volte/s
5. Installazione: tipo su guida din montata direttamente sulla stessa guida dell'interruttore pneumatico
6. Dimensioni: 54 x 80 x 64 mm
Metodo di utilizzo e cablaggio:
1. Collegare la tensione misurata ai terminali 1 e 2 in basso a sinistra dello strumento
2. Trasformatore incorporato secondo il cablaggio dello schema elettrico della figura 1, il circuito di misurazione del filo attraverso il foro inferiore dello strumento, il filo nella direzione dell'utente in base all'uso di qualsiasi scelta, può provenire dal foro inferiore dello strumentonella parte superiore, o dai fori superiori dello strumento nella parte inferiore, nella direzione del diverso non influenzerà i risultati della misurazione
3. Dopo aver collegato i fili secondo lo schema elettrico, inserire la tensione di misurazione, lo strumento inizierà a visualizzare normalmente, lo strumento visualizzerà la tensione, la corrente e la frequenza misurate, premere il pulsante (SAM CK) sul lato sinistro disul pannello del misuratore, la visualizzazione della frequenza sul misuratore verrà convertita nella visualizzazione del tempo cumulativo e premendo nuovamente il pulsante (SAMCK), la visualizzazione del tempo cumulativo verrà convertita nella visualizzazione della frequenza
4. Temporizzazione accumulata tornata a zero: premere il pulsante sinistro (SAM CK) sul pannello degli strumenti, in modo che la visualizzazione della frequenza venga convertita per visualizzare la condizione di temporizzazione cumulativa, quindi tenere premuto il pulsante (SAM CK) per 5 secondi, il tempo cumulativo sarà automaticamente 1 e tutti visualizzati a zero
Nota: questo strumento è adatto solo per l'alimentazione di rete CA pura 45-65 Hz, non può essere utilizzato per onda quadra, uscita inverter, onda sinusoidale corretta e altri circuiti sulla misurazione, altrimenti lo strumento verrà danneggiato
Dimensione:
