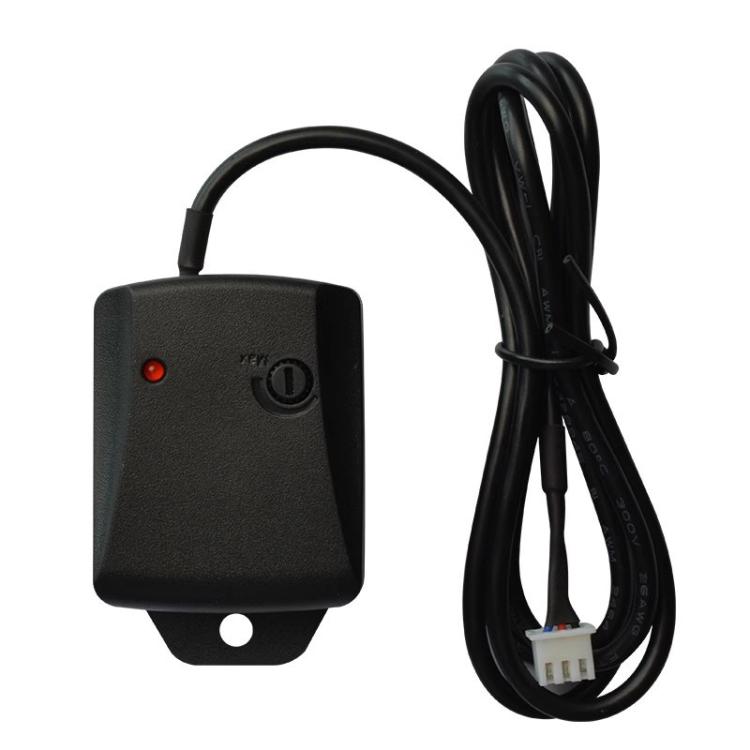

Sensore di vibrazione antifurto per auto XH2.54/XF2510 3P 12V, GY166

1. Corrente di uscita: 100 mA (MAX)
2. Sensibilità: -105 dB
3. Corrente di riposo: 6 mA
4. Tensione di esercizio nominale: 12 V
5. Tensione di esercizio: 5 V (MIN)
6. Tipo di cavo: cavo schermato da 1 m

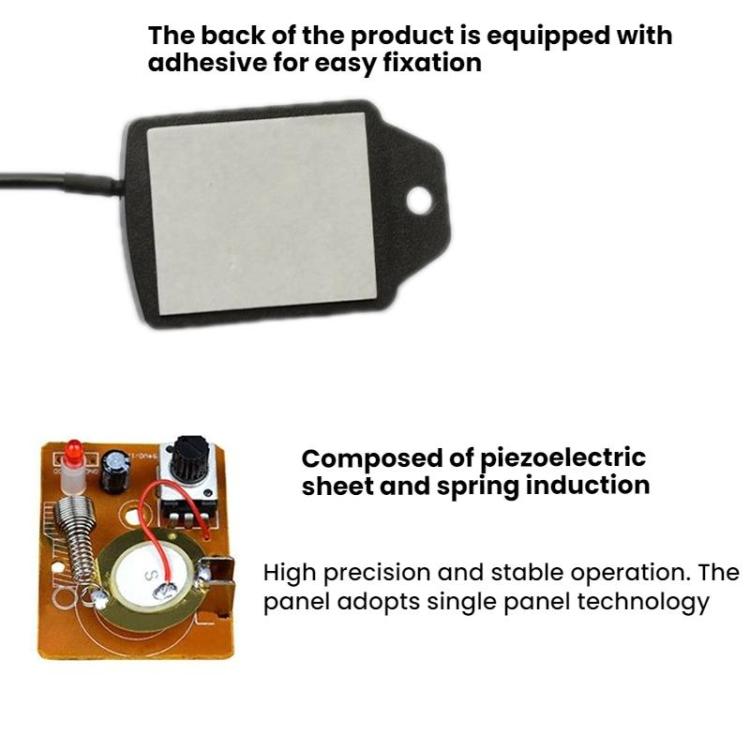

7. Supporto adesivo per un facile montaggio
8. Componenti di rilevamento piezoelettrici e a molla per elevata precisione e funzionamento stabile

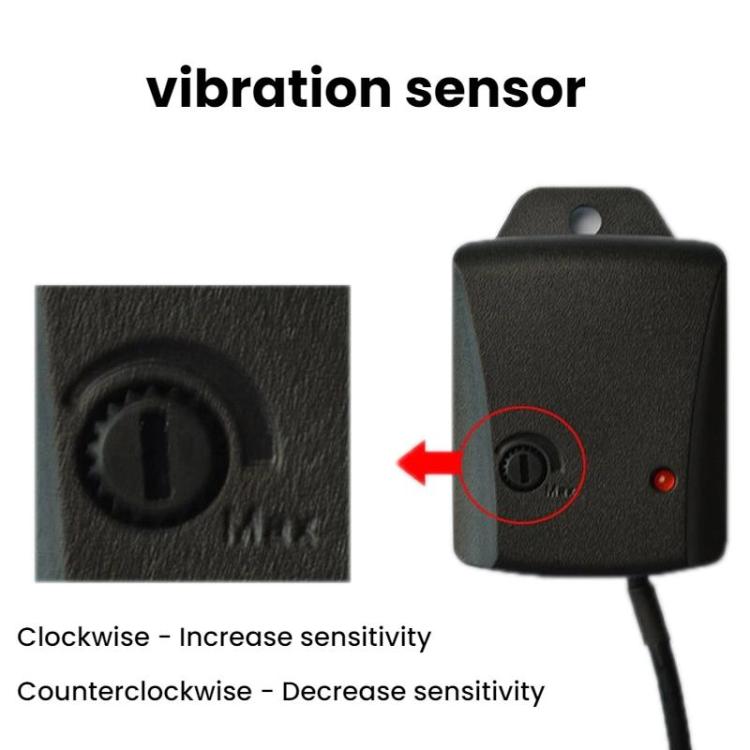

9. La rotazione in senso orario aumenta la sensibilità, quella in senso antiorario la diminuisce
10. Sistema di rilevamento delle vibrazioni composto da un cicalino e una molla di contatto, che offre elevata sensibilità, velocità e prestazioni
11. Internamente, un componente ceramico piezoelettrico e una struttura a peso a molla rilevano i segnali di vibrazione, che vengono amplificati e trasmessi tramite un amplificatore operazionale come l'LM358
Descrizione dei pin:
1. Il filo blu è il segnale in uscita tramite l'amplificatore operazionale 358.È alto in assenza di vibrazioni (resistenza di pull-up della porta IO) e basso in presenza di vibrazioni.
2. Filo rosso: alimentazione +12 V.
3. Filo nero: massa.
Definizione dei pin:
1. Filo blu: uscita del segnale.Ogni vibrazione rilevata genera un segnale di pull-down per un ciclo, consentendo l'interfacciamento con un microcontrollore.
2. Filo nero: massa.
3. Filo rosso: alimentazione positiva (5-15 V CC).
