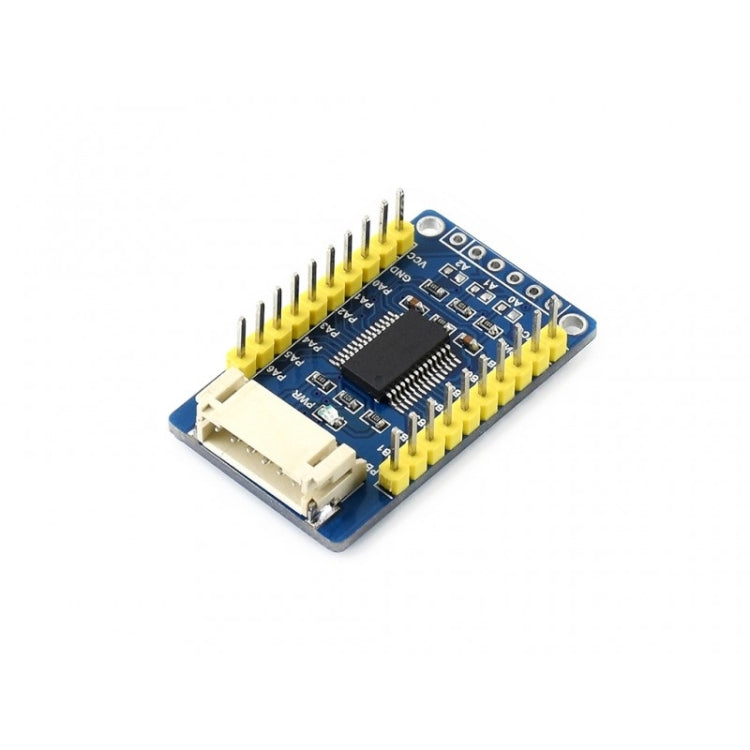

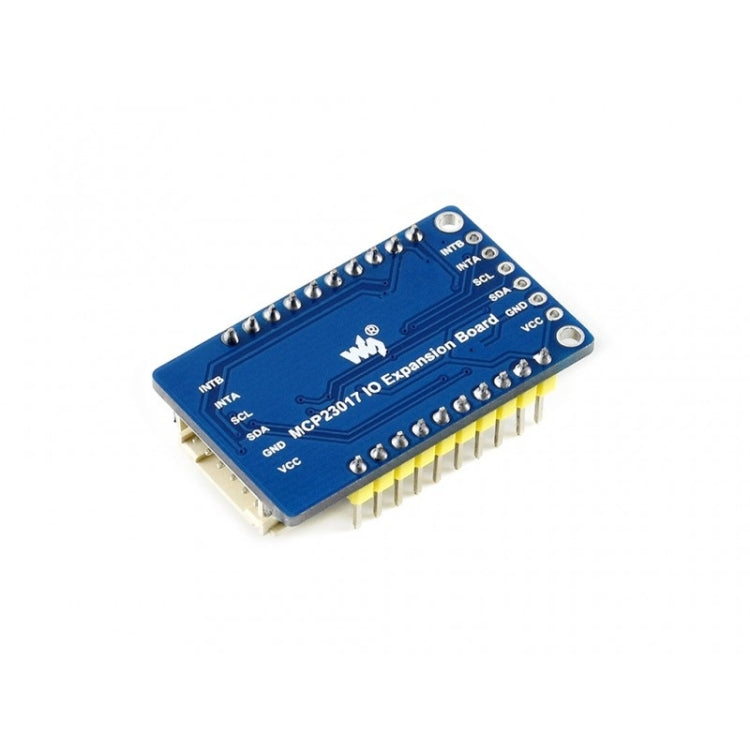

Scheda di espansione IO Waveshare MCP23017, espande 16 pin I/O

Panoramica
La scheda di espansione IO MCP23017 espande 2 pin di segnale come 16 pin I / O in base al bus I2C, è possibile utilizzare fino a 8 schede di espansione IO MCP23017 contemporaneamente, fornendo fino a 128 pin I / O, è compatibile con i livelli 3,3 V e 5 V.

Caratteristiche
1. Controllato da I2C, espande 2 pin di segnale come 16 pin I / O

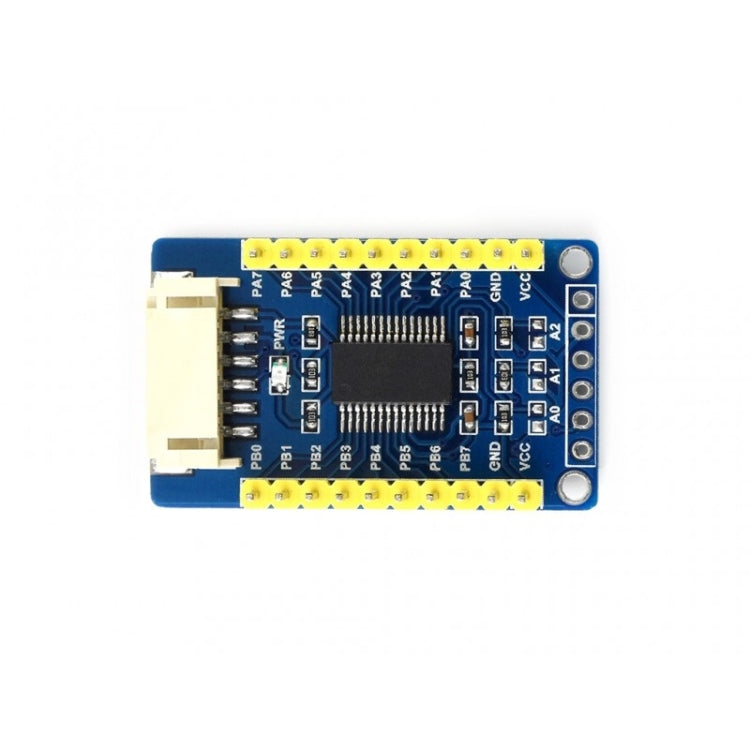

2. Indirizzo I2C configurabile cortocircuitando i jumper A0 / A1 / A2

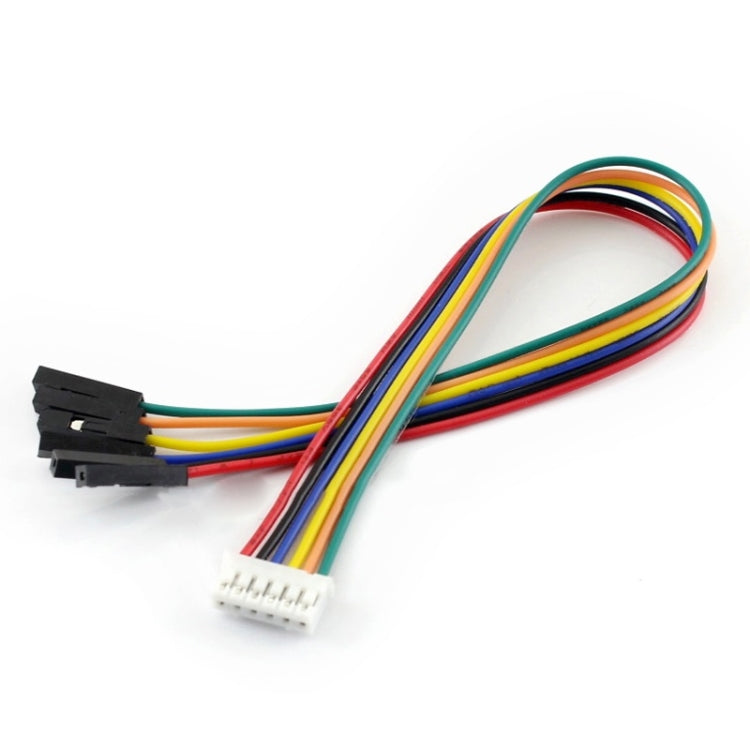

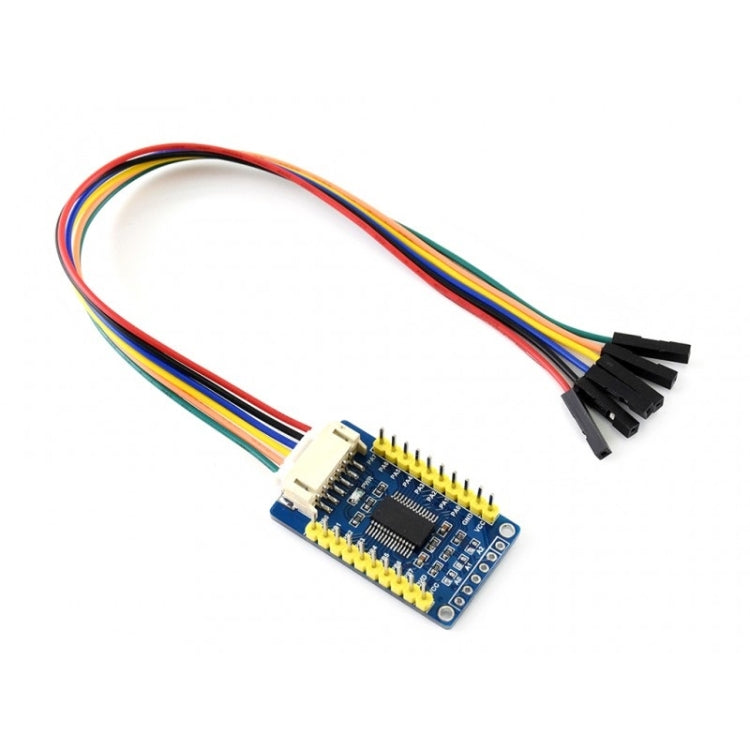

3. Fornisce due opzioni di connettore: terminale PH2.0 e / o piazzole di saldatura, consente di impilare più moduli I2C
4. Traduttore di tensione a bordo, compatibile con il livello 3.3V / 5V
5. Viene fornito con risorse di sviluppo e manuale (esempi per Raspberry Pi / micro: bit / Arduino / STM32)

Specifiche
1. Tensione di funzionamento: 5 V / 3,3 V.
2. Interfaccia: I2C
3. Pin di interruzione: INTA, INTB
4. I / O di espansione: 16
5. Dimensioni: 38 mm × 23 mm
6. Dimensione del foro di montaggio: 2,0 mm
