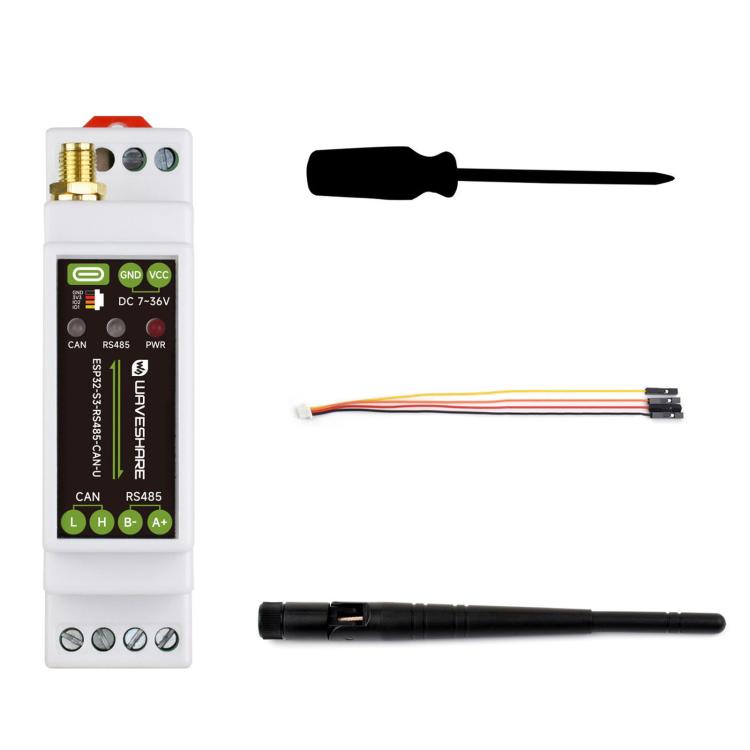

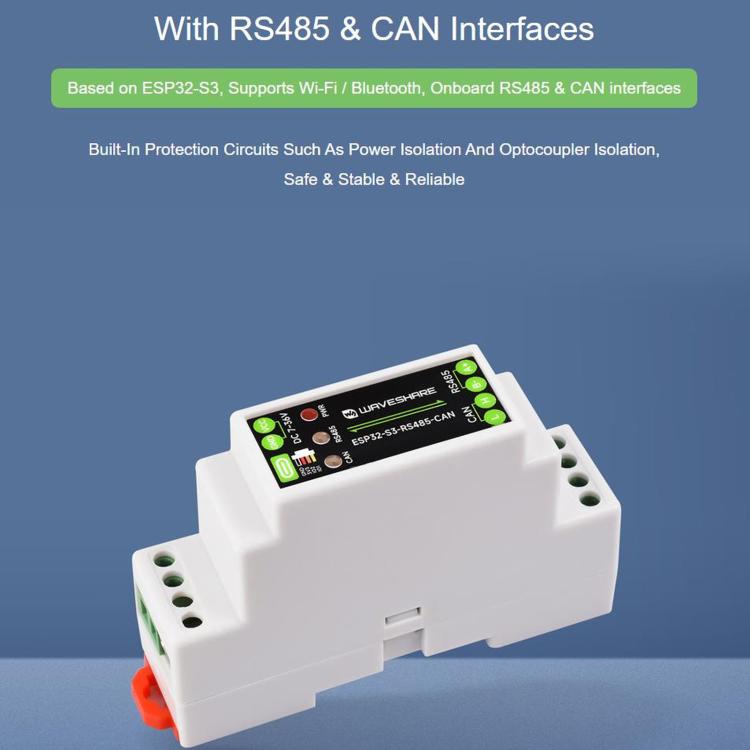

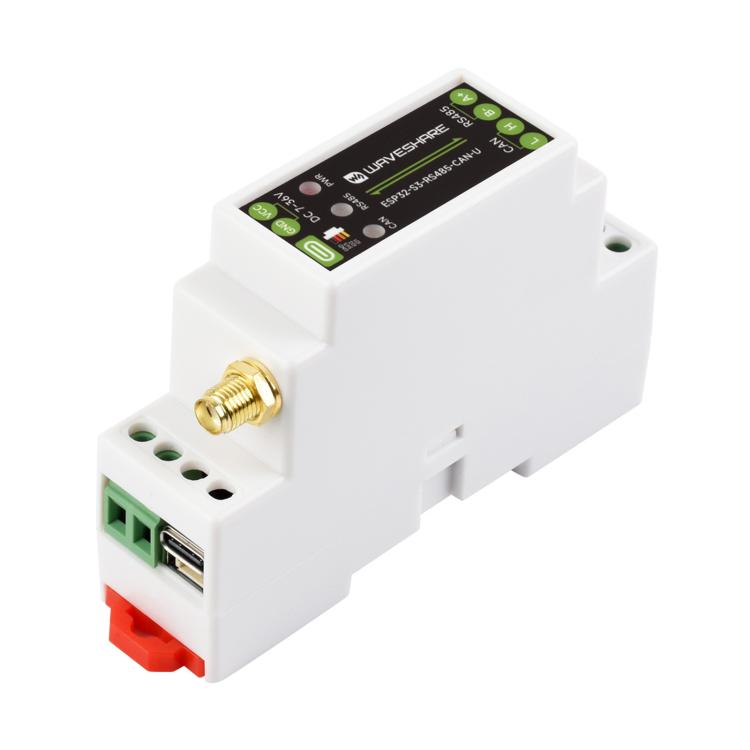

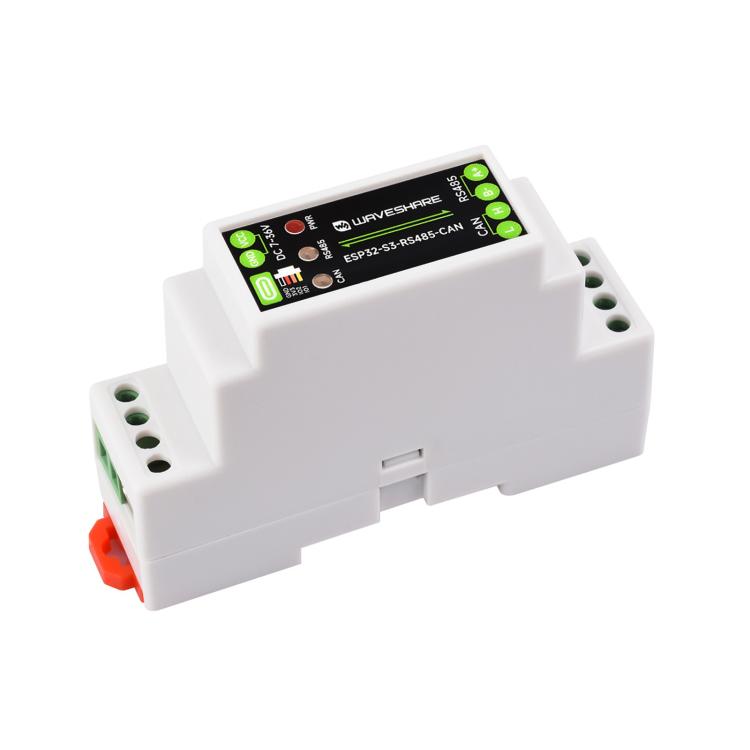

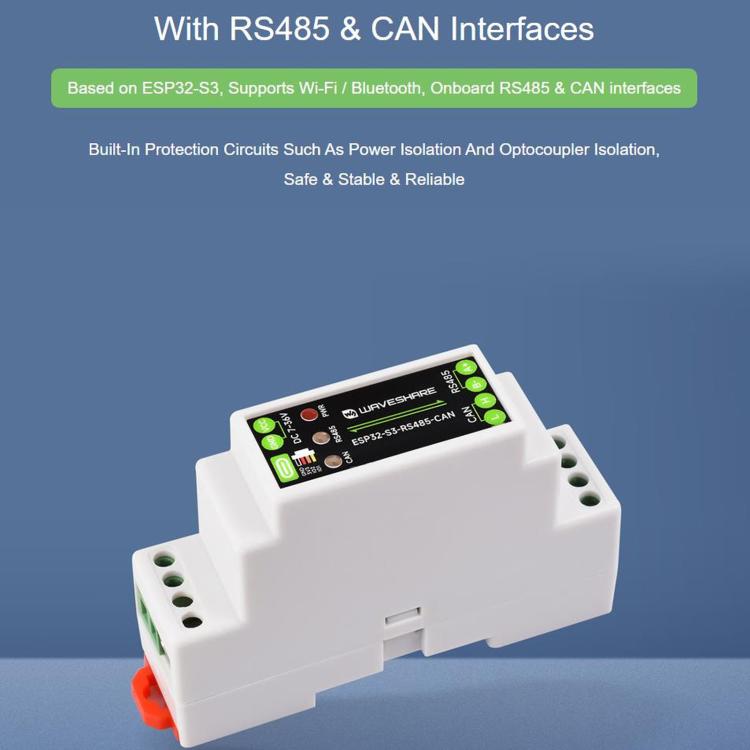

Scheda di controllo WAVESHARE ESP32-S3 con interfacce di comunicazione RS485 e CAN, supporta Wi-Fi/Bluetooth e dispone di molteplici circuiti di protezione integrati., External Antenna, Onboard Antenna

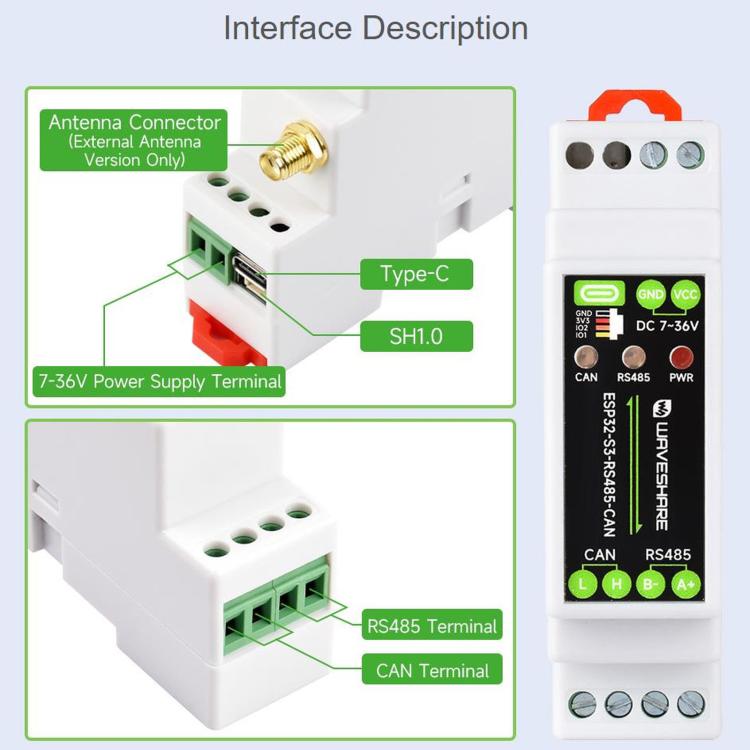

1. Interfaccia antenna: antenna ceramica a montaggio superficiale integrata / antenna esterna
2. Microcontrollore: chip ESP32-S3R8
3. Comunicazione wireless: Wi-Fi a 2,4 GHz (802.11 b/g/n), Bluetooth 5 (LE)
4. Interfaccia: Type-C
5. Tensione di alimentazione: 5 V
6. Funzioni dell'interfaccia: alimentazione del dispositivo, comunicazione USB, download del firmware, ecc.
7. Interfaccia di comunicazione RS485 isolata:
- Tipo di interfaccia: morsettiere
- Controllo della direzione: controllato automaticamente tramite impostazioni di flusso hardware master
- Protezione dell'interfaccia: protezione con diodo TVS, protezione da sovratensione e protezione ESD
- Resistenza di adattamento: NC predefinita;resistenza di adattamento da 120 Ω riservata;abilitabile tramite ponticello
8. Interfaccia di comunicazione CAN isolata:
- Tipo di interfaccia: Morsettiere
- Controllo della direzione: L'hardware rileva e controlla automaticamente la direzione di trasmissione dei dati
- Protezione dell'interfaccia: Fornisce protezione con diodo TVS, protezione da sovratensione e protezione ESD
- Resistore di adattamento: NC predefinito, resistore di adattamento da 120Ω riservato, abilitabile tramite ponticello
9. Indicatori luminosi:
- PWR: Indicatore di alimentazione;si illumina di rosso quando è collegato a USB e viene rilevata tensione
- Indicatore RS485: Si illumina di verde quando i dati vengono trasmessi dall'interfaccia RS485;si illumina di blu quando i dati vengono ricevuti dall'interfaccia RS485
- Indicatore CAN: Lampeggia quando i dati vengono trasmessi tramite l'interfaccia CAN
10. Intervallo di tensione di alimentazione: 7V – 36V

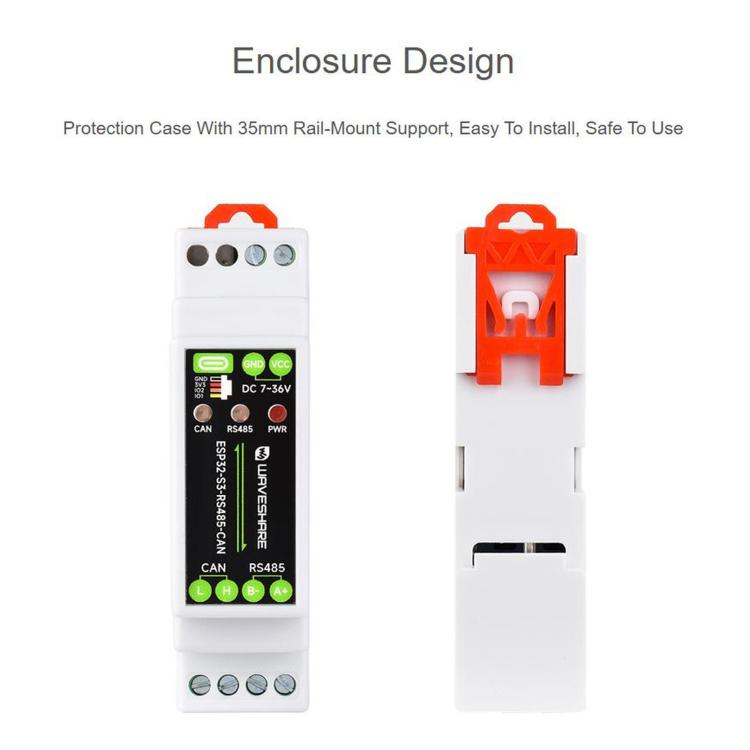

11. Contenitore: Contenitore per montaggio su guida DIN

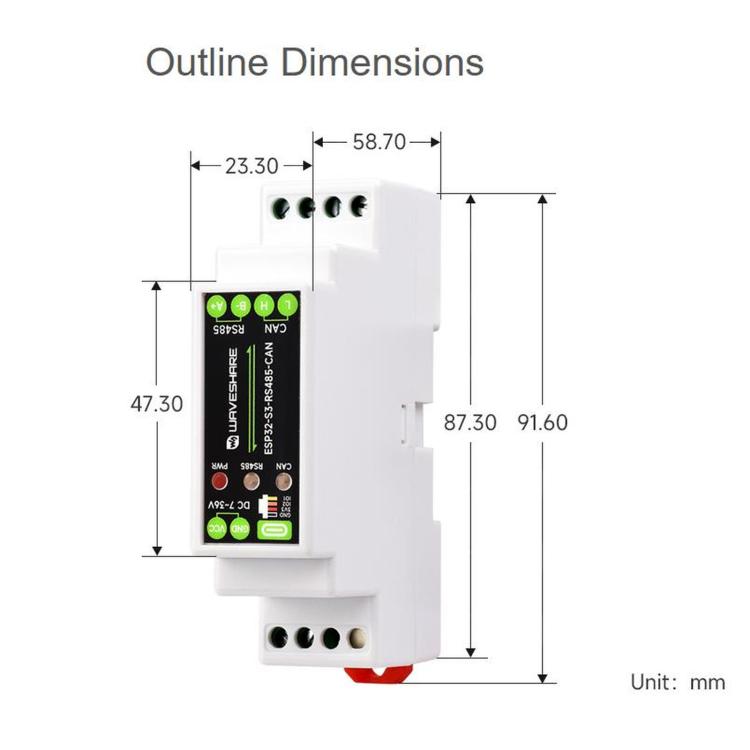

12. Dimensioni: Circa.9,16 x 2,33 x 5,87 cm
Caratteristiche:

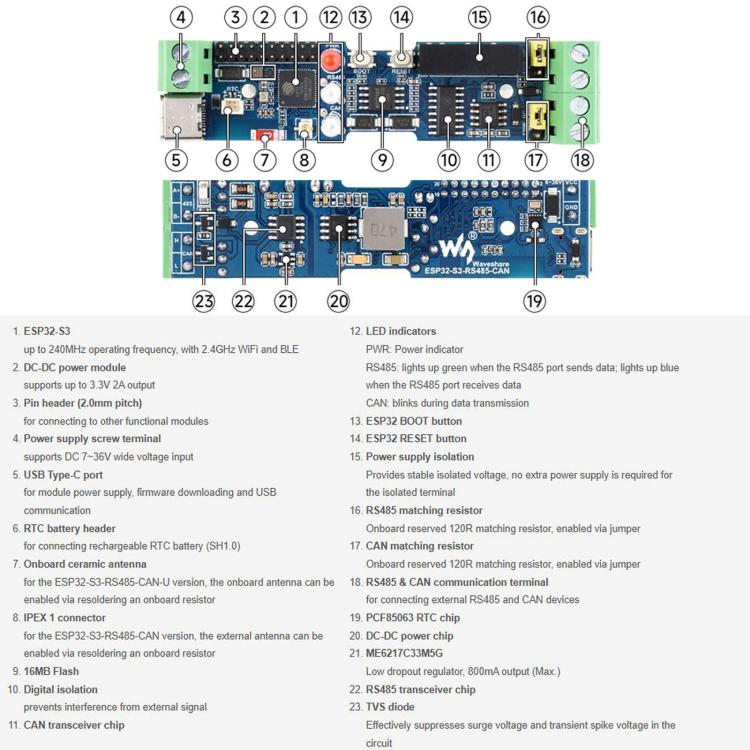

1. Basato sul microcontrollore ESP32-S3, con processore dual-core Xtensa LX7 a 32 bit integrato, con frequenza operativa fino a 240 MHz
2. Integra la comunicazione wireless Wi-Fi dual-mode a 2,4 GHz e Bluetooth 5 (LE) con eccellenti prestazioni RF

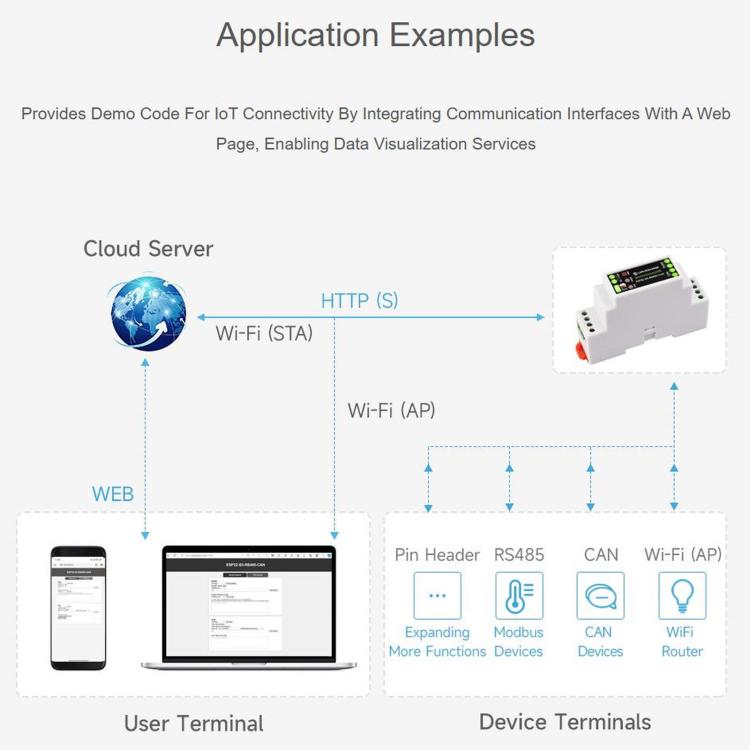

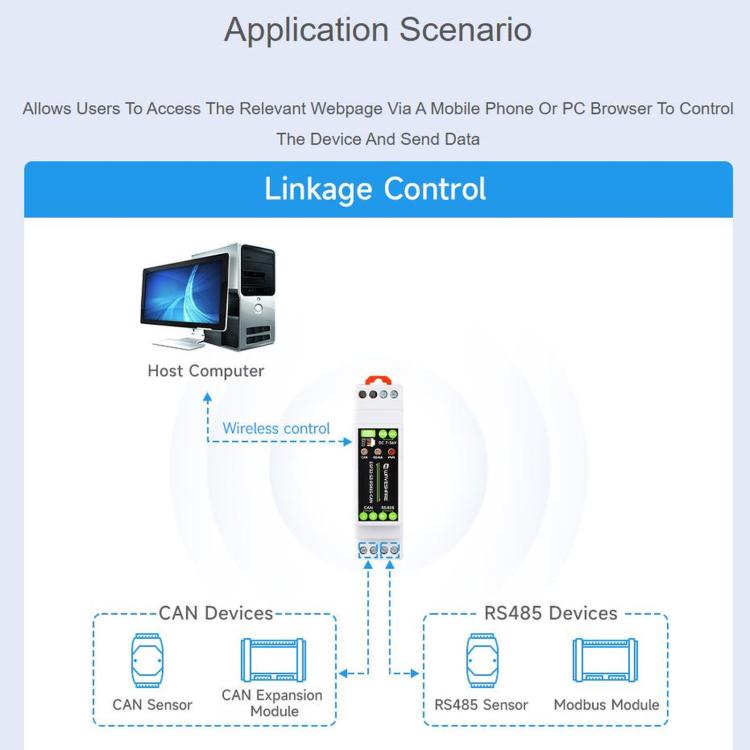

3. Interfaccia RS485 isolata integrata, che facilita il collegamento di vari moduli di espansione o sensori industriali RS485 Modbus
4. Interfaccia CAN isolata integrata, che facilita il collegamento di vari dispositivi CAN

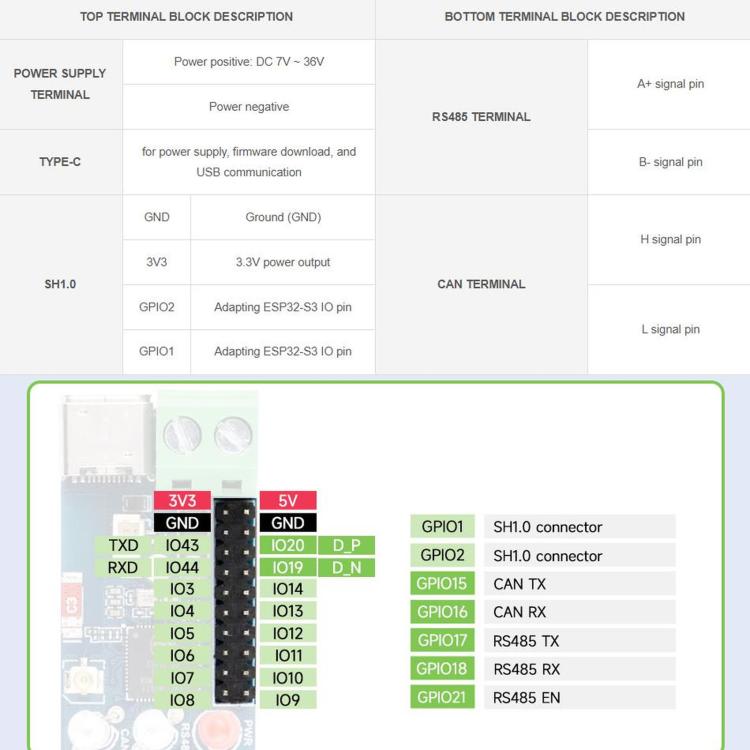

5. Interfaccia connettore pin integrata, che consente il collegamento ad altri dispositivi
6. Interfaccia USB Type-C integrata, utilizzabile per l'alimentazione e il download/debug, facilitando lo sviluppo
7. Interfaccia di alimentazione con morsettiera integrata, che supporta un ampio intervallo di tensione da 7 V a 36 V, adatta per applicazioni di alimentazione industriale
8. Chip orologio RTC integrato, che supporta la programmazionecompiti

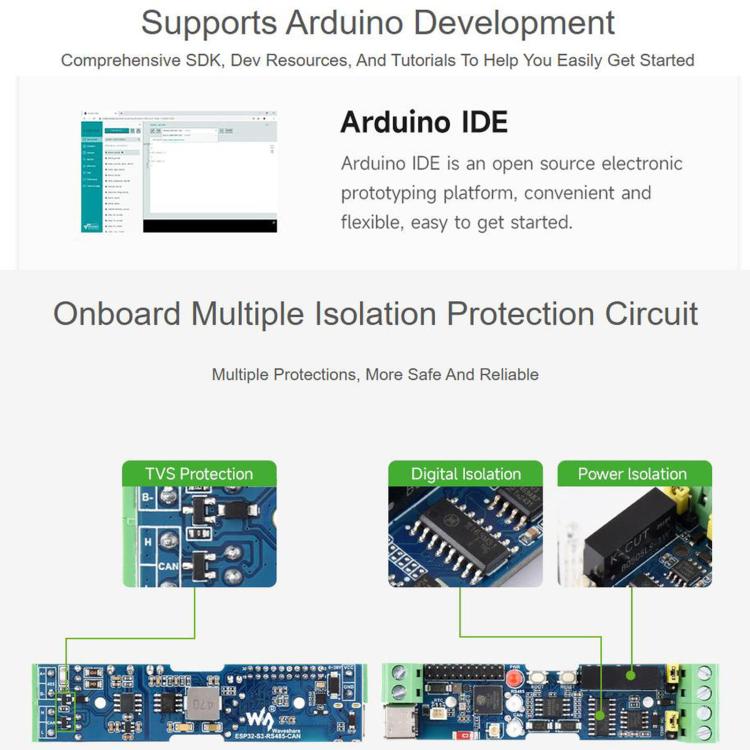

9. L'isolamento digitale integrato impedisce che i segnali esterni interferiscano con il chip di controllo.
10. L'isolamento di alimentazione integrato fornisce una tensione isolata stabile;il lato isolato non richiede alimentazione aggiuntiva.
11. Gli indicatori luminosi di trasmissione/ricezione RS485 e di attività CAN integrati semplificano il monitoraggio dello stato operativo del dispositivo.
12. Il contenitore per montaggio su guida DIN facilita l'installazione e l'utilizzo;il contenitore offre maggiore sicurezza.
