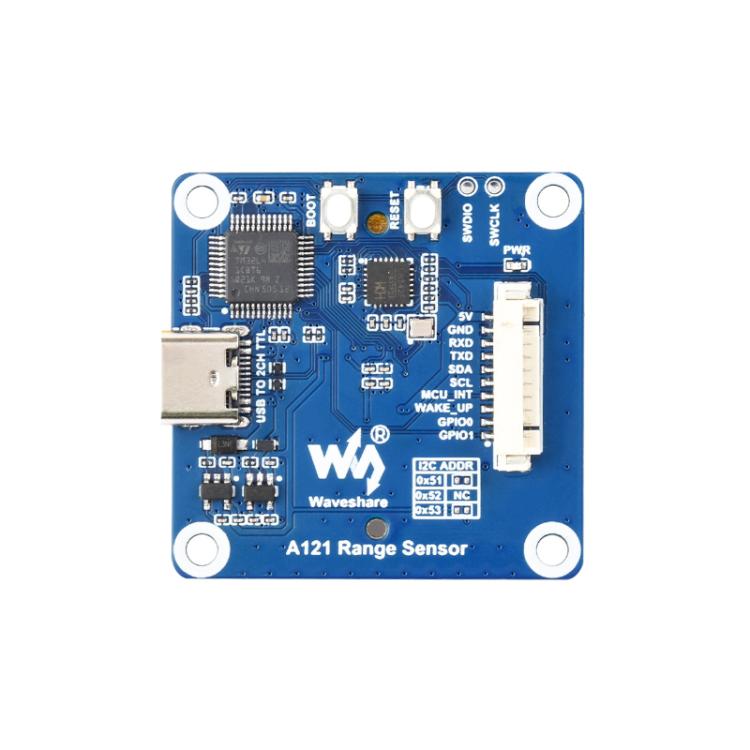

Modulo radar di rilevamento del micromovimento a onde millimetriche da 60 GHz WAVESHARE, Without Base, With Base

1. Frequenza operativa: 60 GHz
2. Metodo di modulazione: PCR
3. Tensione di alimentazione: 5 V
4. Livello I/O: 3,3 V
5. Interfaccia di uscita: USB / UART / I2C
6. Velocità di trasmissione:
- UART: 921,6 kbps
- I2C: 100 kbps / 400 kbps
7. Risoluzione della distanza di rilevamento: 0,03 m a 25 gradi (Profilo 1)
8. Angolo di rilevamento: 53 gradi orizzontale;65 gradi verticale
9. Precisione di rilevamento: 0,03 m (Profilo 1)
10. Corrente di funzionamento: 5 V 80 mA
11. Basato sulla tecnologia radar a impulsi coerenti (PCR) a 60 GHz, è in grado di rilevare la presenza e il movimento umano e supporta la misurazione della distanza ad alta precisione.
12. Grazie all'area di rilevamento e ai parametri di sensibilità configurabili, offre una buona capacità anti-interferenza.
13. Il modulo integra una MCU Arm Cortex-M4 (STM32L431CBT6) e può essere utilizzato come unità operativa indipendente per implementare direttamente applicazioni utente su Acconeer RSS, oppure può comunicare con un controller host esterno tramite protocollo di comando a registro.
14. Dimensioni ridotte, basso consumo energetico e facile integrazione, adatto ad applicazioni quali rilevamento di presenza umana, rilevamento di prossimità, attivazione senza contatto e monitoraggio dei parametri vitali.
15. Radar a impulsi coerenti (PCR) A121 a 60 GHz, con integrazione di RF, banda base e antenna AiP, che supporta il rilevamento di presenza umana, micro-movimento e misurazione della distanza ad alta precisione.
16. MCU Arm Cortex-M4 (STM32L431CBT6) integrata, 80 MHz, 128 KB di Flash e 64 KB di RAM, con supporto per l'elaborazione radar locale.
17. Dimensioni compatte di 39 × 39 mm, struttura dell'antenna ottimizzata per un elevato guadagno e un rilevamento stabile.L'interfaccia I/O supporta 3,3 V.
18. Supporta le interfacce UART, I2C e GPIO, fornendo risultati di rilevamento radar basati su protocollo di registro.
19. Consente l'installazione attraverso pareti divisorie in plastica o vetro, garantendo un funzionamento affidabile senza necessità di forature aggiuntive.
20. Offre punti di test SWD su PCB per facilitare lo sviluppo di applicazioni RSS e utente, la programmazione della linea di produzione e il collaudo.
21. Supporta l'integrazione visiva con il computer host;un singolo cavo Type-C si collega al software del computer host per la configurazione e il debug.
