LM723CN Regolatore di Tensione Programmabile Alta Precisione STMicroelectronics

Il LM723CN è un regolatore di tensione lineare ad alta precisione, programmabile, progettato per fornire uscite stabili da 2V a 37V, sia in modalità positiva che negativa. È adatto per applicazioni ad alta affidabilità che richiedono regolazioni accurate di tensione e protezione da sovracorrente.

Caratteristiche principali

Tensione d’ingresso massima: fino a 40V
Tensione di uscita regolabile: da 2V a 37V
Corrente di uscita diretta (senza transistor esterno): fino a 150 mA
Alta stabilità a lungo termine: 0.1% / 1000 h
Alta precisione del riferimento interno: 7.15 V (±0.2 V)
Limitazione di corrente regolabile
Basso rumore in uscita: fino a 2.5 µV (con condensatore di riferimento)

Configurazioni supportate

Regolatore lineare serie
Regolatore shunt
Regolatore switching
Floating operation

Vantaggi

Flessibilità estrema nella configurazione del circuito
Supporto per operazioni positive e negative
Possibilità di shutdown remoto
Adatto a usi in ambienti industriali, laboratori e progetti embedded

Specifiche fisiche

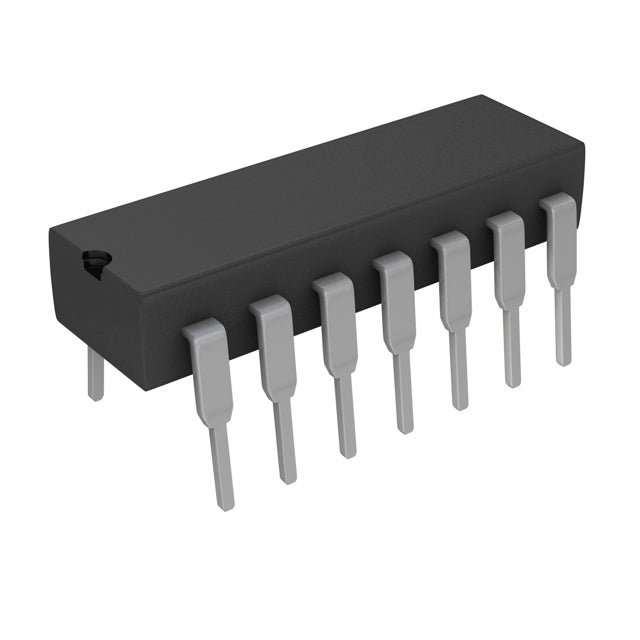

Package: DIP-14 (Dual In-Line)
Temperatura operativa: da 0°C a +70°C (versione CN)

Applicazioni consigliate

Alimentatori regolabili da banco
Sistemi embedded che richiedono regolazione di tensione precisa
Progetti hobbistici e didattici
Regolatori DC per strumentazione elettronica
