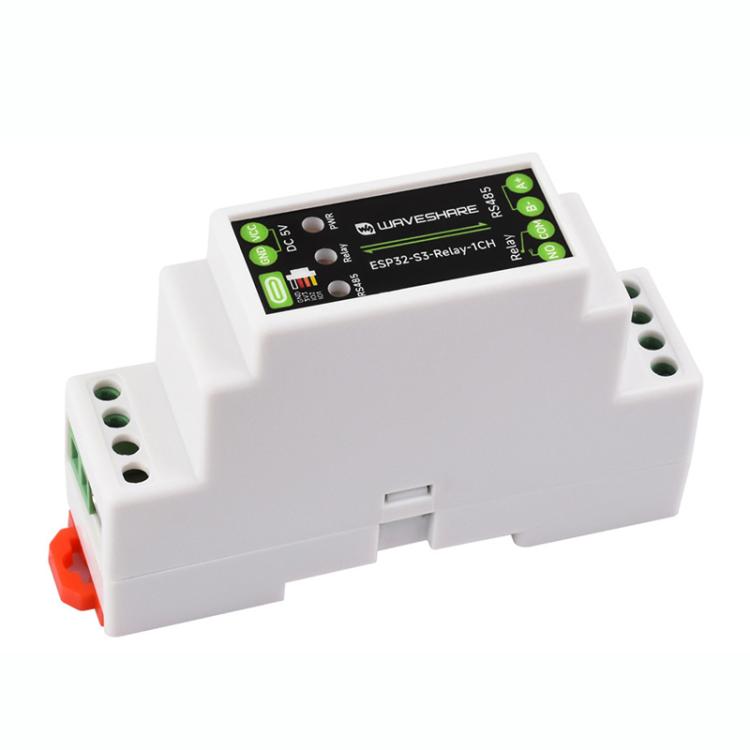

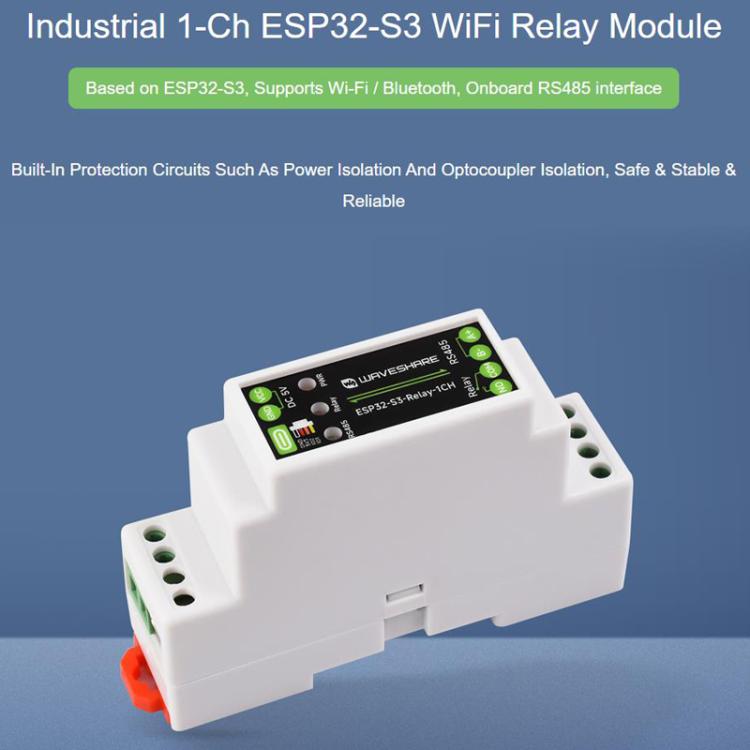

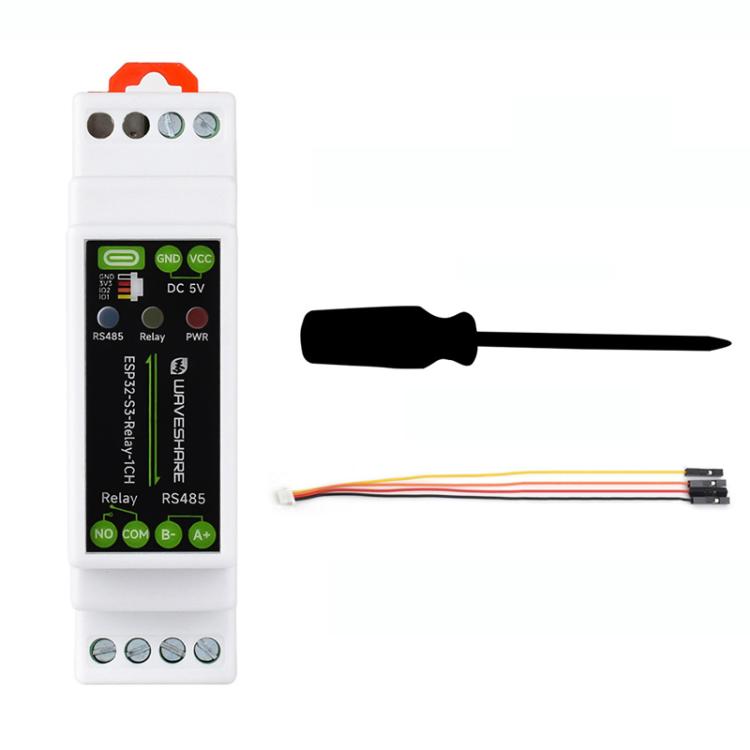

Scheda di controllo industriale con relè di rete WiFi, supporto WiFi/Bluetooth e circuiti di protezione con isolamento multiplo., 32152

1. Microcontrollore: ESP32-S3 (il chip predefinito è ESP32-S3R8)
2. Comunicazione wireless: Wi-Fi a 2,4 GHz (802.11 b/g/n), Bluetooth 5 (LE)

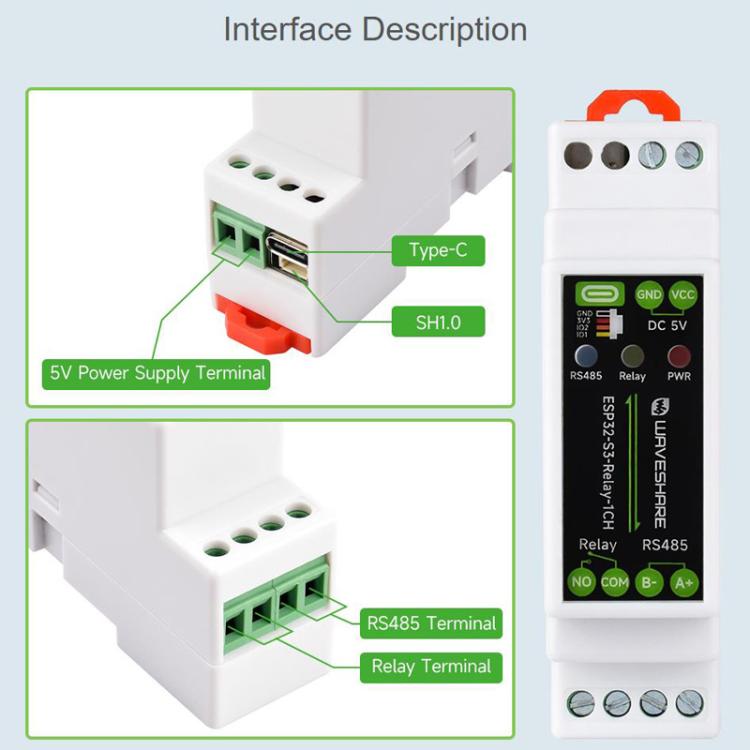

3. Interfaccia USB:
- Tipo di interfaccia: Tipo-C
- Tensione di alimentazione: 5 V
- Funzioni: alimentazione del dispositivo, comunicazione USB, download del firmware, ecc.
4. RS485 isolata:
- Tipo di interfaccia: morsettiera
- Controllo di direzione: controllato automaticamente tramite il flusso hardware di controllo principale
- Protezione dell'interfaccia: fornisce protezione tramite diodo TVS, protezione da sovratensioni e elettricità statica
- Resistenza di adattamento: NC predefinita, resistenza di adattamento riservata da 120 R, abilitabile tramite jumper
5. Relè:

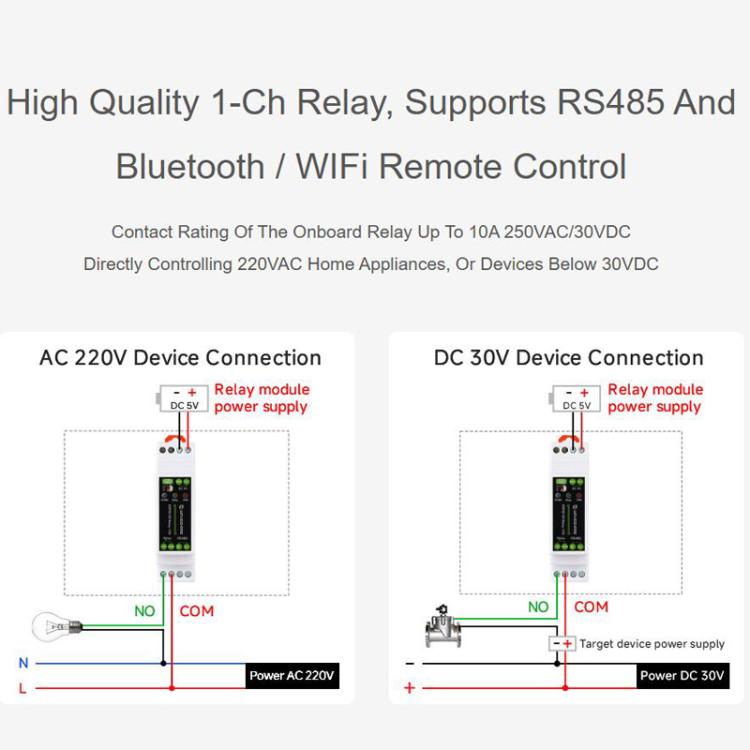

- Collegamento del carico consentito: inferiore o uguale a 10 A 250 V CA o inferiore o uguale a 10 A 30 V CC
- Canali relè: 1 canale
- Tipo di contatto: normaleAperto
- Tipo di isolamento: isolamento optoaccoppiatore
6. Spie luminose:
- PWR: spia di alimentazione, si accende in rosso quando l'USB è collegato e viene rilevata tensione
- RS485: la luce verde è accesa quando i dati vengono inviati dall'interfaccia RS485, la luce blu è accesa quando i dati vengono inviati dall'interfaccia RS485
- Relè: spia relè, si accende quando il contatto normalmente chiuso è chiuso
7. Intervallo di alimentazione del terminale: 5 V
8. Guscio: guscio protettivo montato su guida

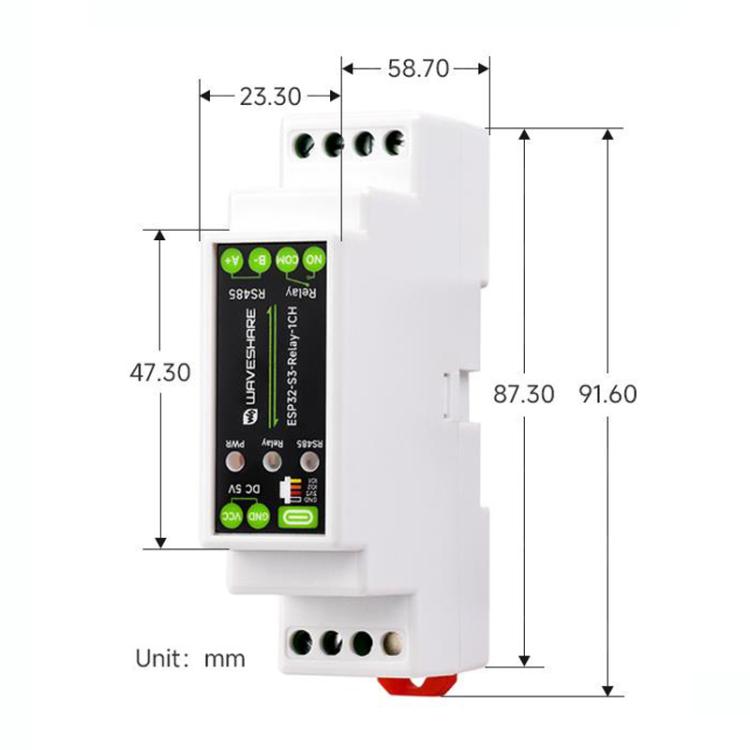

9. ​​Dimensioni: circa 9,16 x 2,33 x 5,87 cm
Caratteristiche:
1. Basato sul microcontrollore a chip singolo ESP32-S3, è dotato di un processore dual-core Xtensa LX7 a 32 bit con una frequenza massima di 240 MHz
2. Integra Wi-Fi a 2,4 GHz e comunicazione wireless dual-mode Bluetooth 5 (LE) a basso consumo, con eccellenti prestazioni radio
3.Utilizza relè di alta qualità, consentendo il collegamento di carichi: inferiori o uguali a 10 A 250 V CA o inferiori o uguali a 10 A 30 V CC

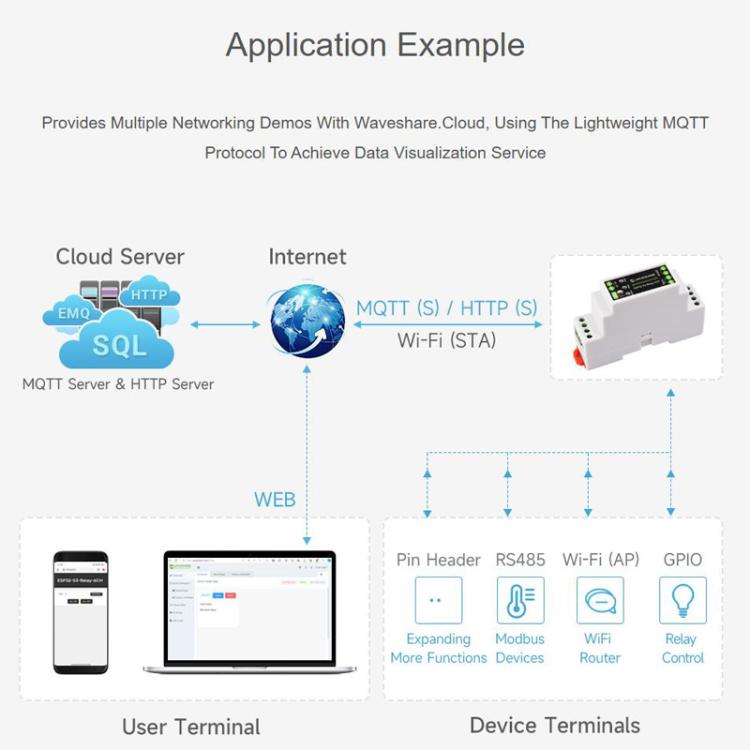

4. Dispone di un'interfaccia RS485 isolata integrata, che facilita l'espansione esterna di vari moduli o sensori di espansione industriali Modbus RS485
5. Dispone di un chip di clock RTC integrato, che supporta le attività di temporizzazione
6. Dispone di un'interfaccia USB Type-C integrata, che può essere utilizzata per l'alimentazione e il debug del download, facilitando lo sviluppo
7. Dispone di un'interfaccia di alimentazione del terminale di cablaggio integrata, che supporta solo un'alimentazione a 5 V

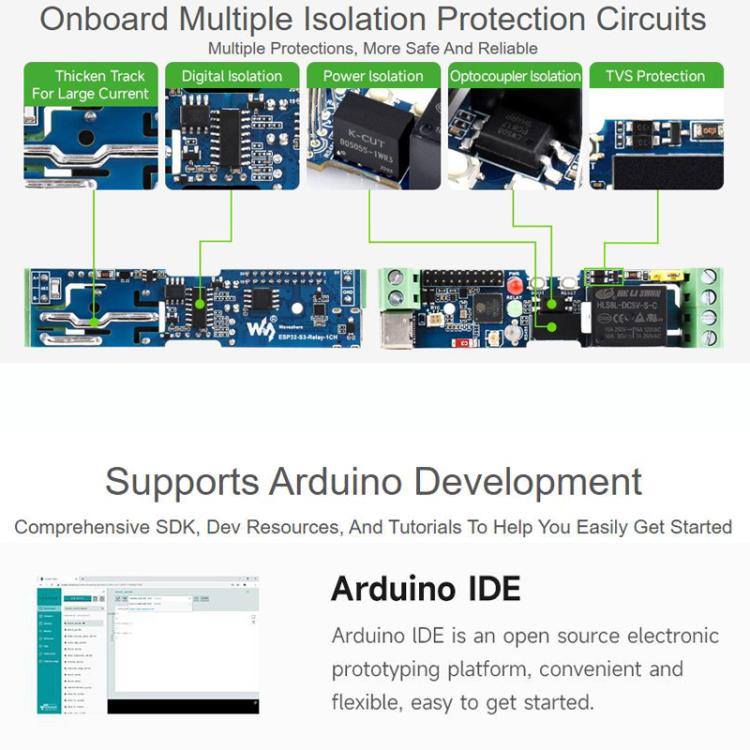

8. Dispone di un isolamento ottico integrato per impedire che il circuito esterno ad alta tensione interferisca con il chip di controllo
9. Dispone di un isolamento digitale integrato per evitare che i segnali esterni interferiscano con il chip di controllo
10. Dispone di un sistema di isolamento dell'alimentazione integrato in grado di fornire una tensione isolata stabile e i terminali isolati non richiedono alimentazione aggiuntiva
11. Dispone di un'interfaccia RS485 integrataIndicatore luminoso del ricevitore-trasmettitore per facilitare la percezione dello stato operativo del dispositivo

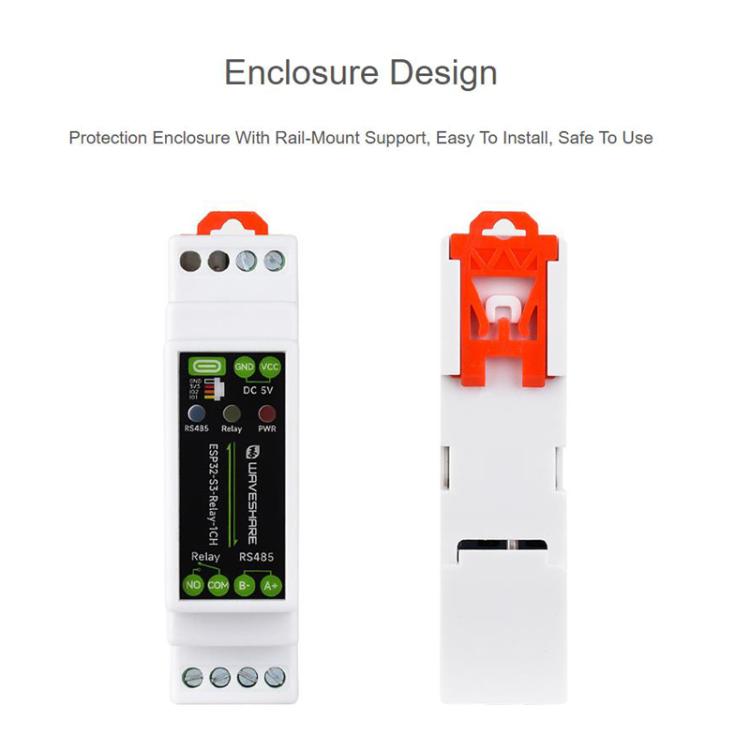

12. È dotato di un alloggiamento protettivo montato su guida, che ne facilita l'installazione e l'utilizzo, e lo rende più sicuro.
