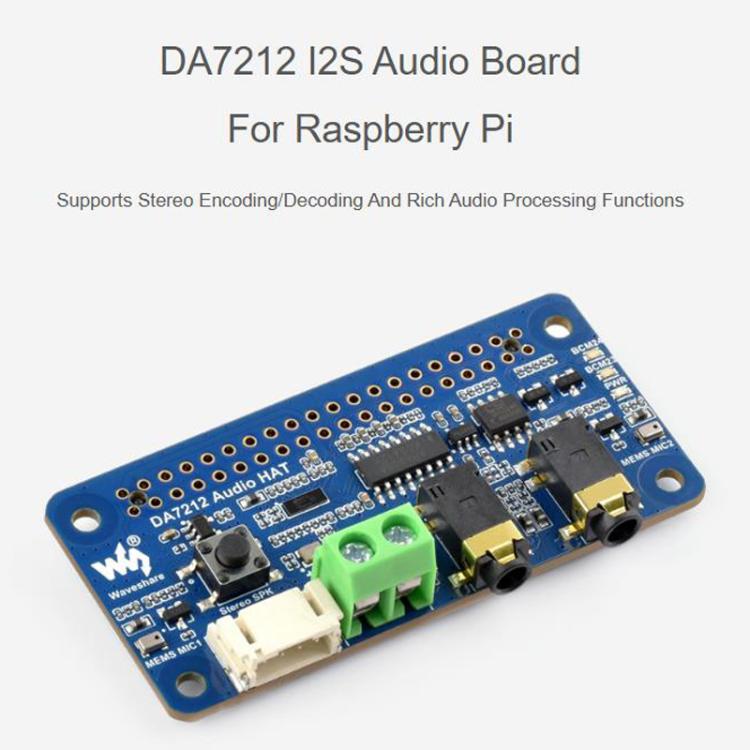

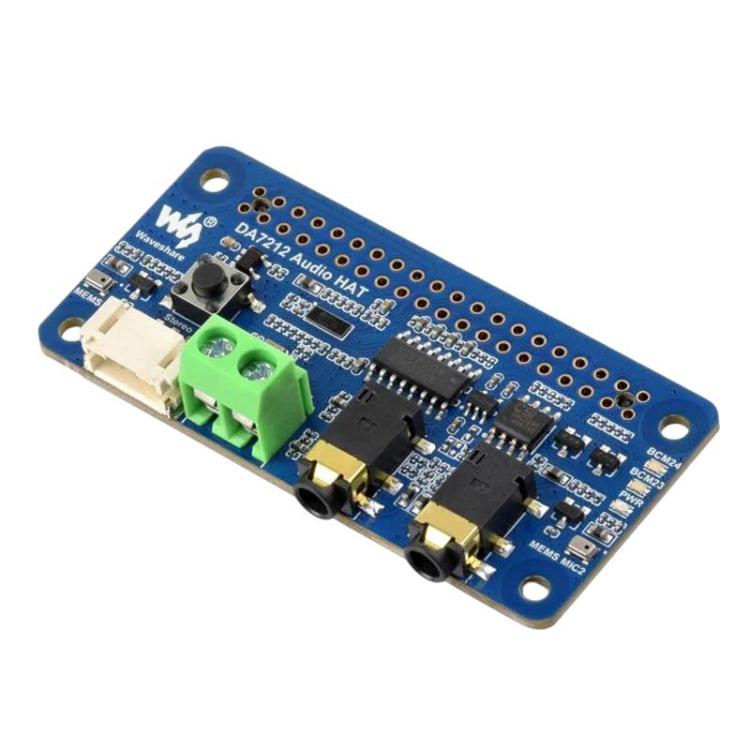

Scheda audio DA7212 I2S per Raspberry Pi, codifica/decodifica stereo, Waveshare 34213

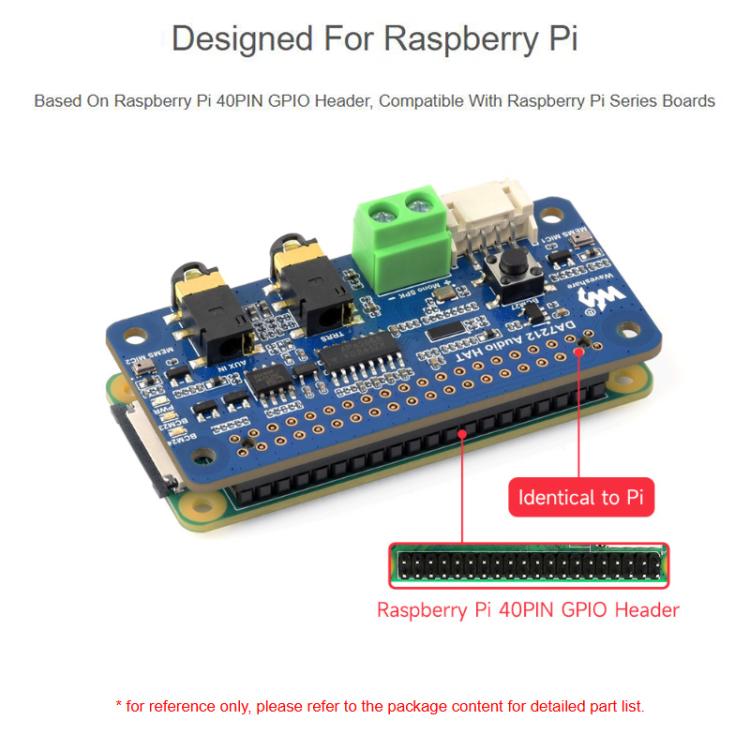

1. Basato sull'interfaccia GPIO a 40 pin di Raspberry Pi, adatto alle schede madri della serie Raspberry Pi

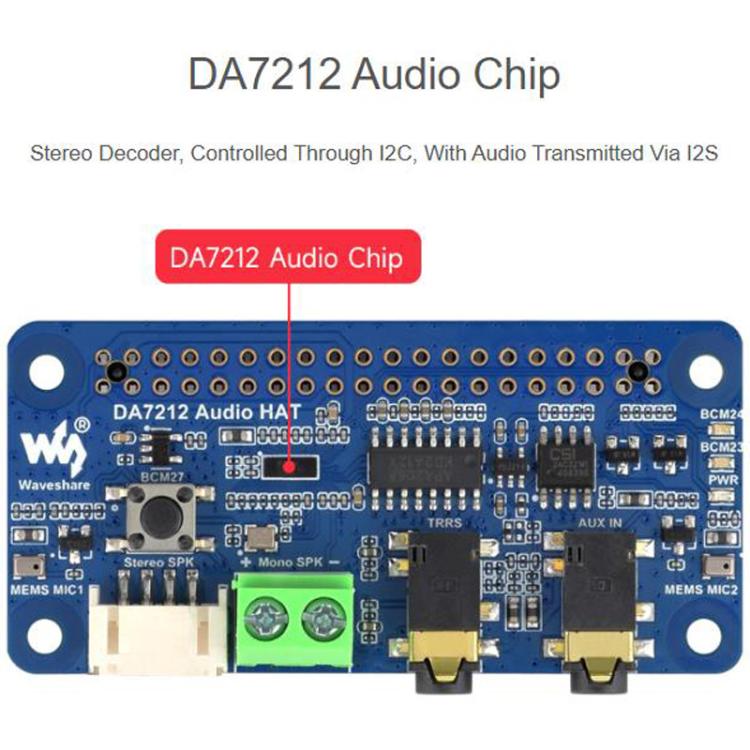

2. Utilizza il chip codec stereo professionale DA7212, controllato tramite interfaccia I2C e con trasmissione audio tramite interfaccia I2S

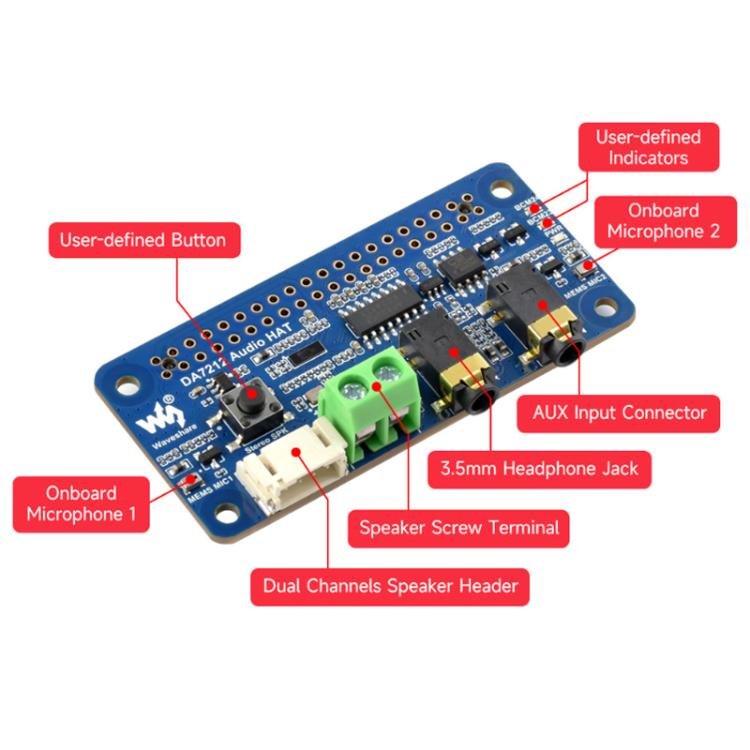

3. Jack per cuffie standard da 3,5 mm integrato, che consente la riproduzione musicale tramite cuffie esterne
4. Interfaccia di ingresso AUX integrata, che facilita la connessione di altri dispositivi

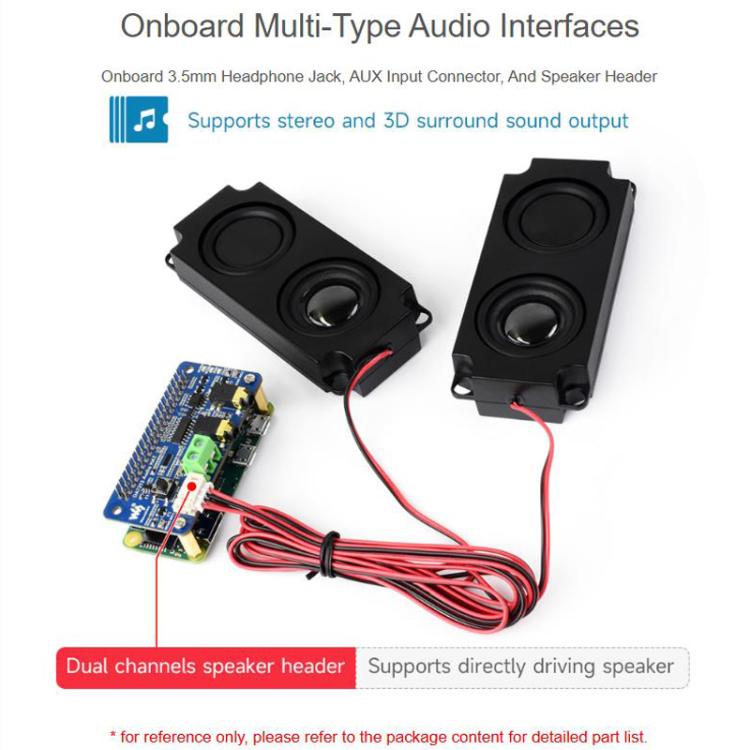

5. Terminali per altoparlanti integrati e interfaccia per altoparlanti a doppio canale PH2.0, che supportano diversi tipi di interfacce per scenari di utilizzo più versatili
6. Doppio microfono integrato, che consente la registrazione senza la necessità di connessioni aggiuntive
7. Tasti funzione personalizzabili e spie luminose personalizzabili
8. Supporta la frequenza di campionamento massima di 96 kHz
9. Supporta la risoluzione massima di 24 bit
Parametri
1. Chip codec audio: DA7212
2. Tensione di alimentazione: 5 V
3. Tensione logica:3,3 V
4. Interfaccia di controllo: I2C
5. Interfaccia audio: I2S
6. Rapporto segnale/rumore DAC: 100 dB
7. Rapporto segnale/rumore ADC: 90 dB
8. Driver per cuffie: 160 mW (16 ohm, 5 V)
9. Driver per altoparlanti: 2,6 W per canale (4 ohm, BTL)
