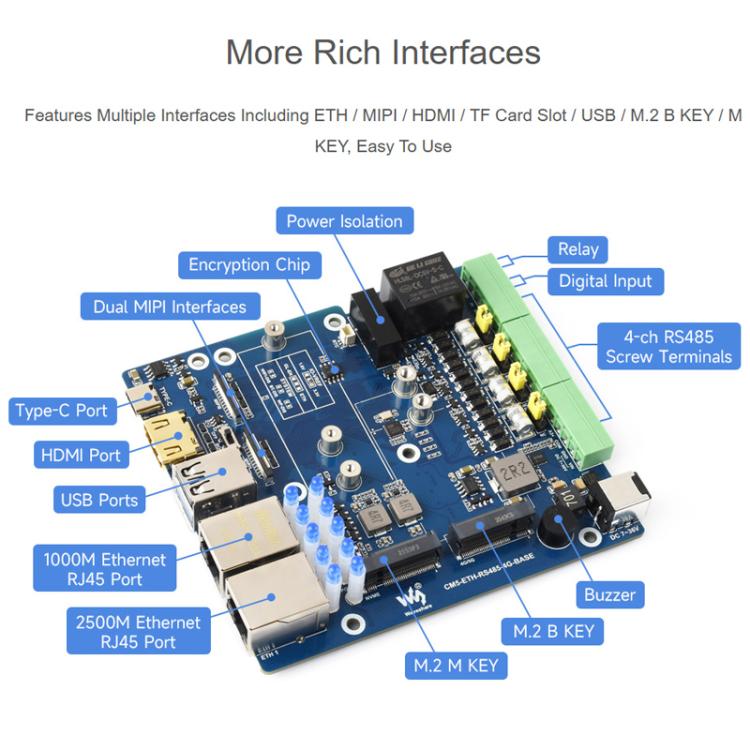

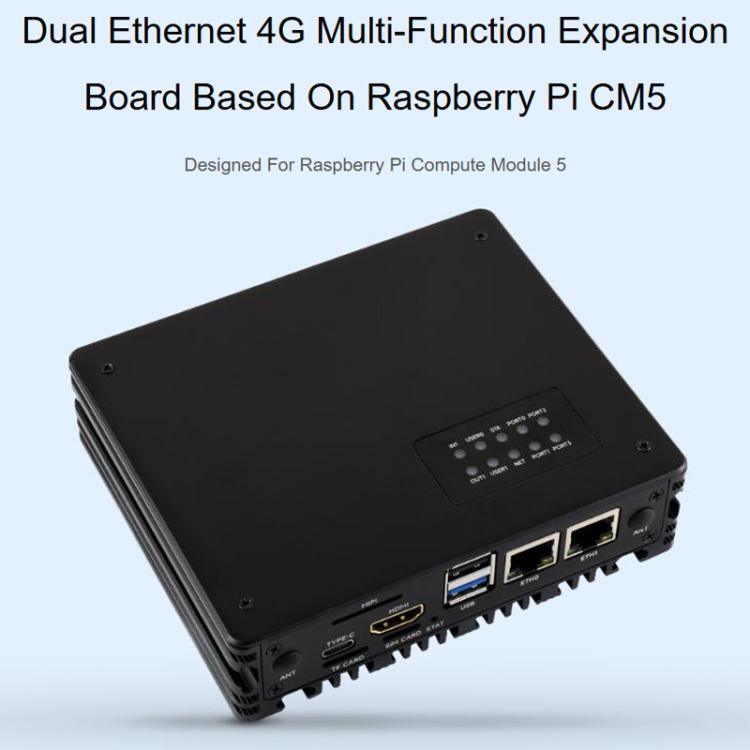

La scheda di espansione multifunzione CM5 Gigabit/2.5G Dual Ethernet supporta la comunicazione industriale RS485, il modulo 4G/5G e l'uscita video 4K., Waveshare 34251

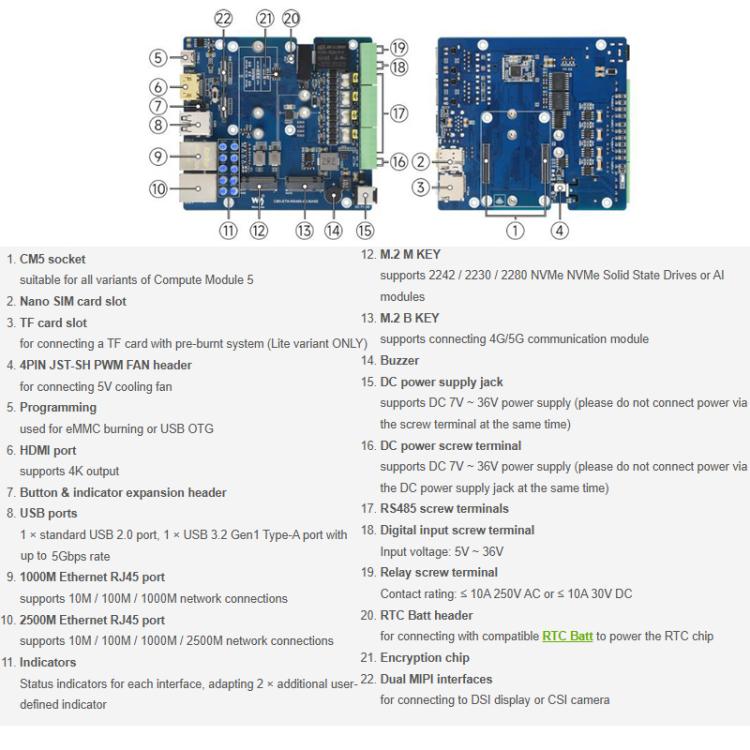

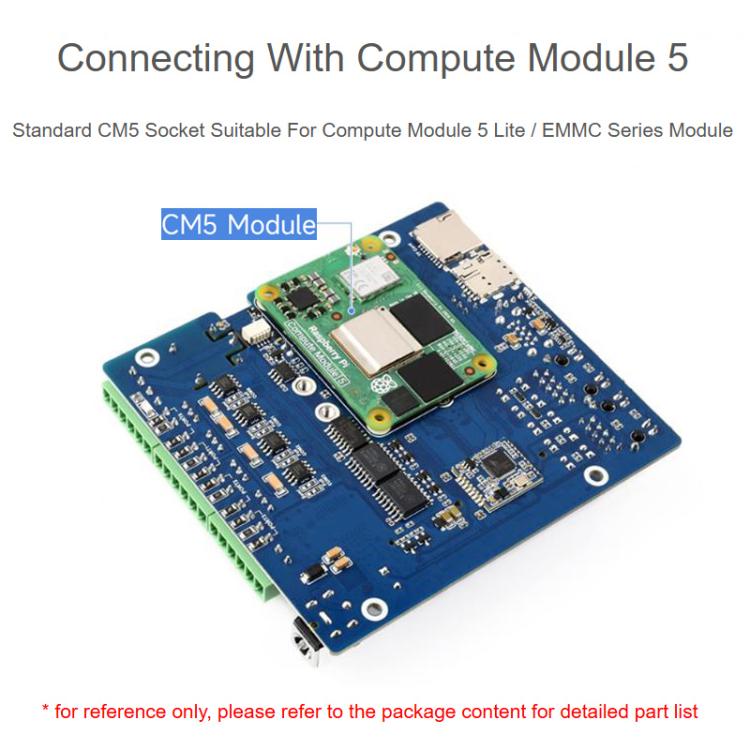

1. Slot per scheda CM5: compatibile con tutte le versioni di Compute Module 5
2. Rete: porta Ethernet RJ45 1000M x 1;porta Ethernet RJ45 2500M x 1
3. Video: porta HDMI x 1, con supporto per uscita 4K
4. USB: porta USB 2.0 (Type-C) x 1;porta USB 2.0 (Type-A) x 1;porta USB 3.2 Gen1 (Type-A) x 1

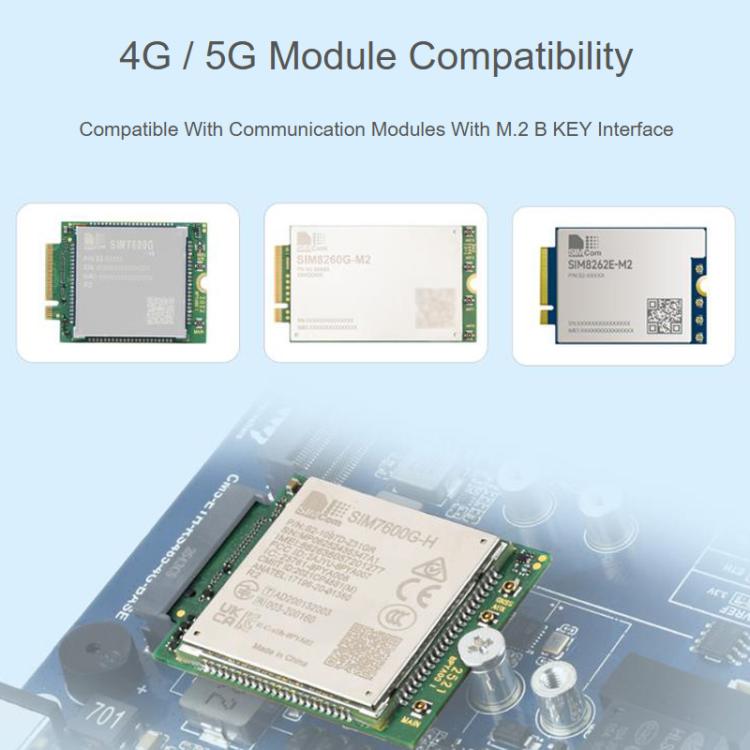

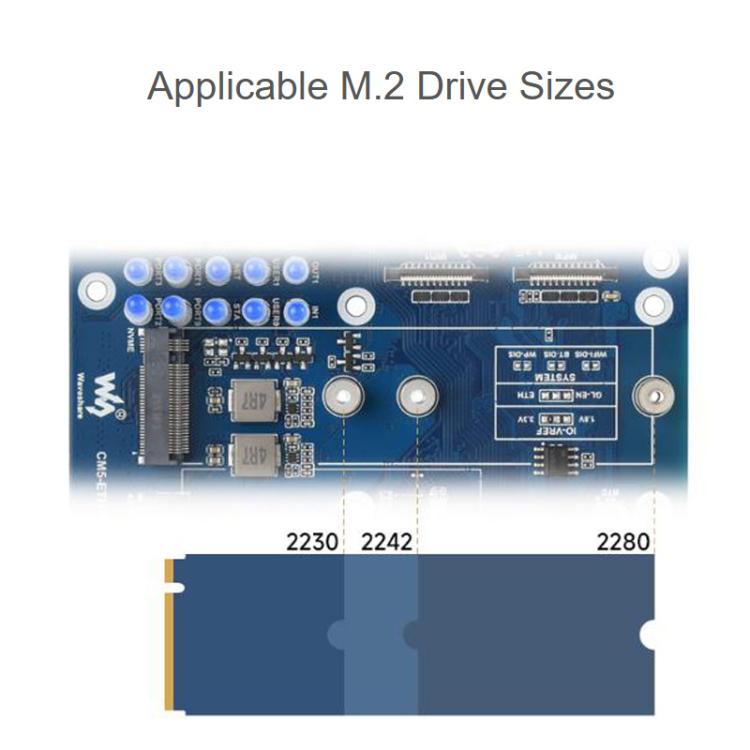

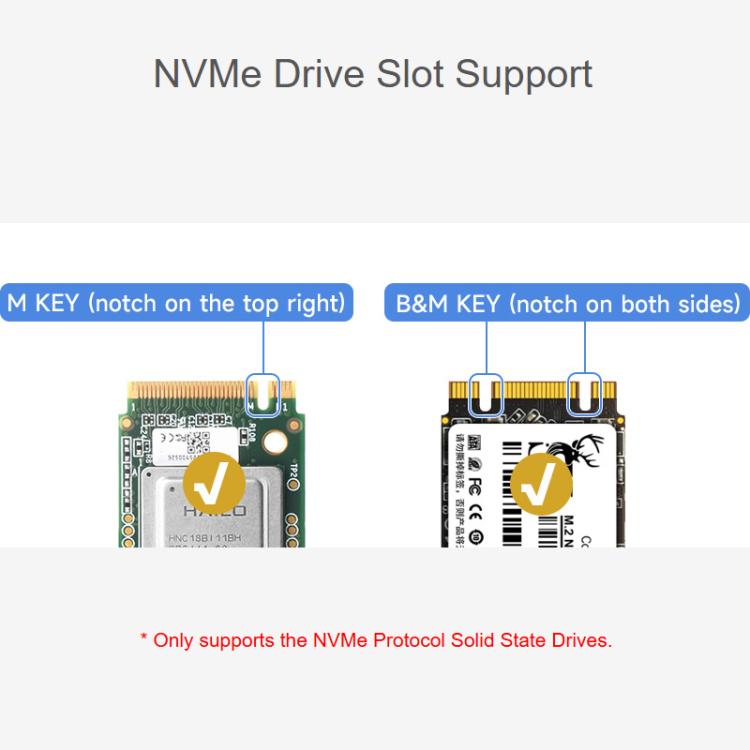

5. M.2: M.2 M KEY (PCIe Gen2/3 x 1, con supporto per moduli NVMe o AI 2230 / 2242 / 2280);M.2 B KEY, compatibile con moduli di comunicazione 4G/5G
6. Memoria: slot per scheda Micro SD integrato (per versioni CM5 senza eMMC)
7. Interfaccia seriale: RS485 x 4
8. Ingresso digitale: 1 ingresso digitale (tensione di ingresso: 5V - 36V)
9. Relè: carico ammissibile: inferiore o uguale a 10A 250V CA o inferiore o uguale a 10A 30V CC
10. Interfaccia ventola: connettore ventola PWM JST-SH a 4 pin da 5V
11. Beeper: monocanale controllabile
12. Altro: chip di crittografia integrato
13. Alimentazione: ampia gamma di tensione da 7V a 36V (morsettiera + foro rotondo) o 5V 5A (Type-C)

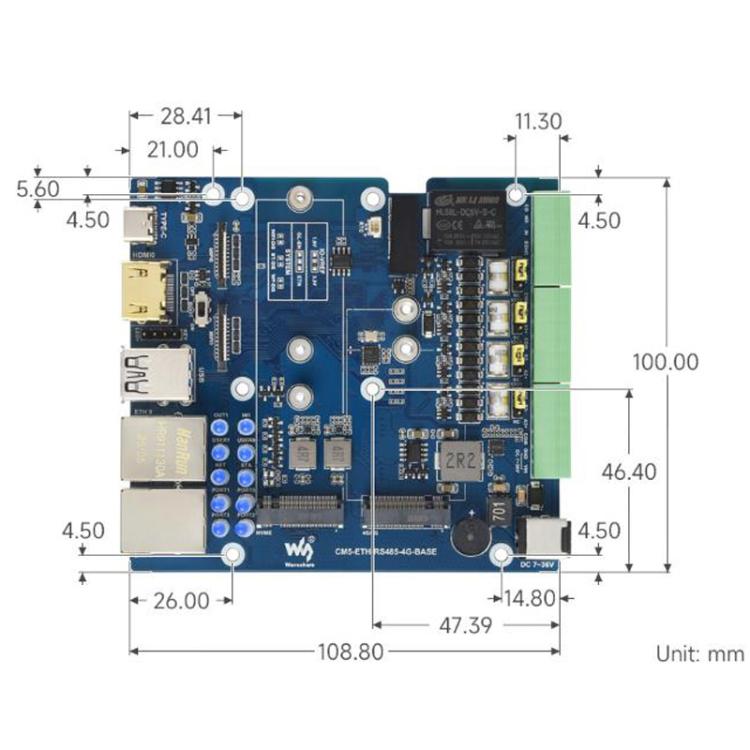

14. Dimensioni: circa 13,25 x 11,22 x 3,45 cm

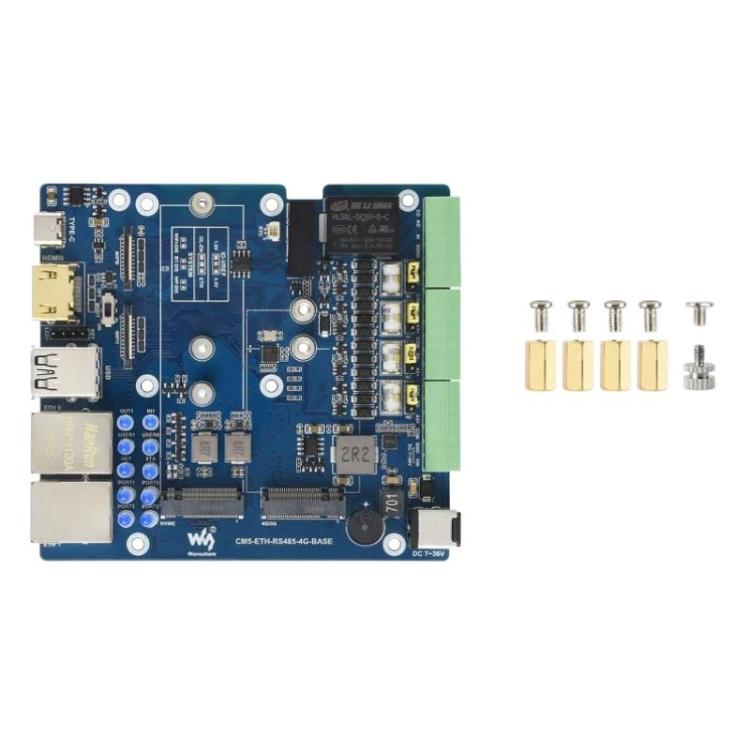

Elenco dei componenti della piastra di base:
-CM5-ETH-RS485-4G-BASE x 1
- Tappo a vite x 1
