Modulo di ricarica rapida per batteria al litio UPS18650 ad alta potenza da 15 W e 3 A, 5V, 9V, 12V

Note:
1. Ci sono MOS e altri componenti sulla scheda, che possono essere facilmente danneggiati dall'elettricità a induzione del saldatore o dall'elettricità statica.Assicurarsi che il saldatore utilizzato sia collegato a terra (e che il filo di terra della ciabatta sia collegato).È meglio indossare guanti antistatici durante il funzionamento.
2. Fare attenzione a non installare la batteria capovolta, altrimenti la scheda potrebbe bruciare.
3. Scegliere un alimentatore con potenza sufficiente.Solo in questo modo la scheda può funzionare correttamente.
4. L'alimentatore della scheda non deve essere superiore a 5 V.
5. Non modificare la scheda senza conferma tecnica.
6. È normale che il modulo si surriscaldi quando funziona ad alta potenza, prestare attenzione solo alla ventola.
Introduzione al prodotto:
1. Questo prodotto è adatto per apparecchiature spente senza interruzioni di corrente.Quando c'è corrente, utilizzare un alimentatore esterno e passare automaticamente all'alimentazione a batteria senza interruzioni in caso di interruzione di corrente.
2. Se l'interfaccia USB viene utilizzata per l'alimentazione, si consiglia di utilizzare l'interfaccia Type-c.Rispetto all'interfaccia microUSB, la corrente che può passare è molto più grande e la corrente massima che può passare è 5A.
3. Adatto per router, fotocamere, schede di sviluppo e altri dispositivi, passa senza problemi all'alimentazione a batteria quando l'alimentazione è spenta e mantiene la rete connessa quando l'alimentazione è spenta.
4. Commutazione senza problemi tra alimentazione esterna e alimentazione a batteria doppia (senza ritardo)
5. Alimentazione ininterrotta, avvio automatico quando l'alimentazione è spenta, ricarica automatica quando si riceve una chiamata.
6. Tensione di uscita 5 V/9 V/12 V opzionale, altre tensioni possono essere personalizzate.
7. Quattro funzioni pratiche: ricarica della batteria al litio, protezione della batteria al litio, uscita boost e commutazione UPS.

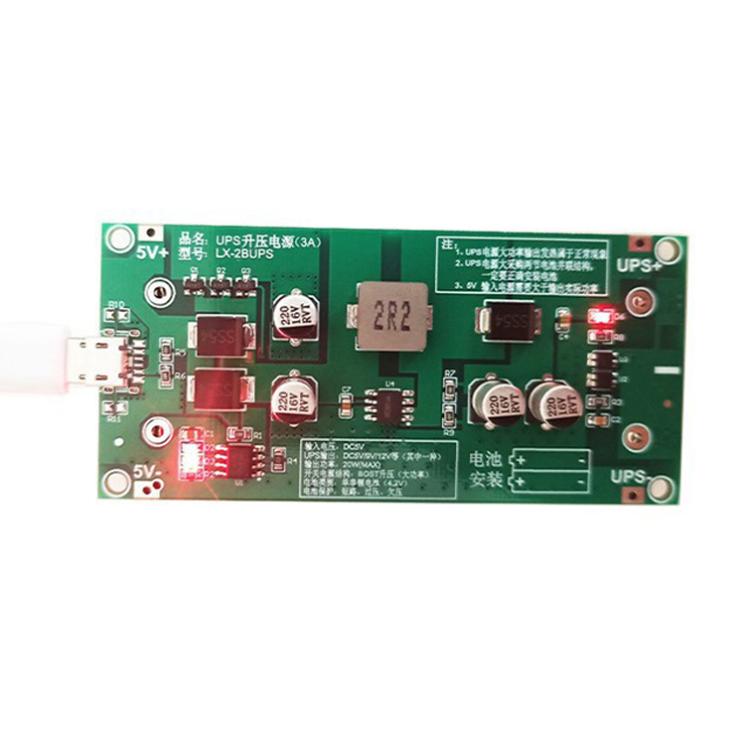

8. Il LED bicolore indica lo stato di carica, la luce verde è sempre accesa quando è piena e la carica si interrompe automaticamente.
9. Interfaccia Type-C, grande corrente.

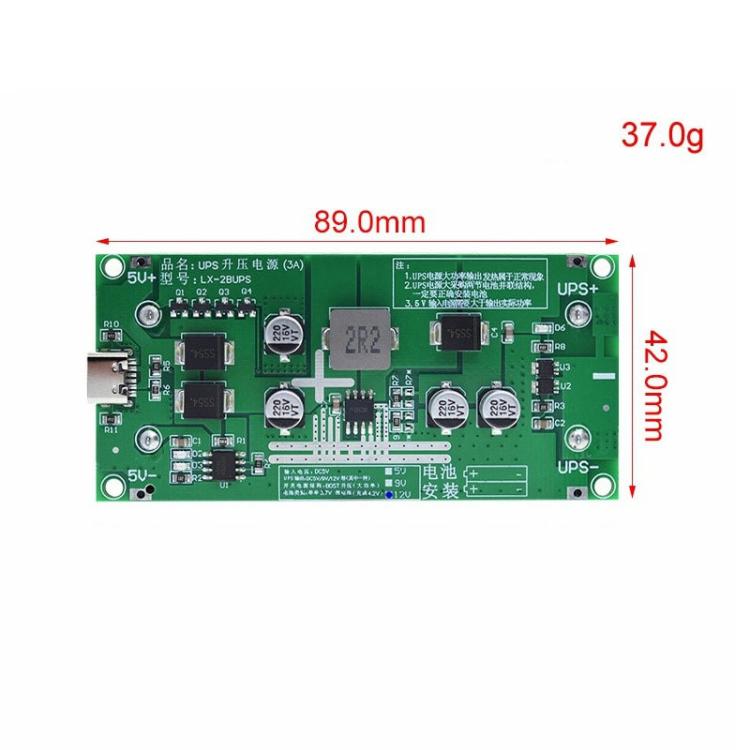

10. Dimensioni del prodotto: 89 x 42 mm
11. Peso: circa 37 g
Descrizione della funzione:
1. Funzione UPS: quando l'alimentatore è acceso, l'alimentatore fornisce direttamente energia al carico tramite il circuito boost e carica contemporaneamente la batteria al litio.Una volta spento l'alimentatore, il percorso della batteria viene automaticamente avviato per fornire energia al carico tramite il circuito boost.
2. Circuito boost: potenza di picco fino a 20 W, potenza nominale fino a 15 W, circuito boost BOST, MOS ad alta corrente da 12 A integrato, efficienza fino al 96%, consumo di energia statica del modulo 25 mA, uscita opzionale 5 V/9 V/12 V.
(Carico consigliato normale <15W. Uscita 5V: corrente 3A, uscita 9V: corrente 1,6A, uscita 12V: corrente 1,2A)
3. Protezione della batteria al litio da sovraccarico, scarica eccessiva, sovratemperatura, protezione da sovracorrente (se cortocircuitata per errore, entrerà nello stato di protezione e nessuna uscita, e si attiverà e ripristinerà automaticamente l'uscita quando collegata alla carica da 5V)
