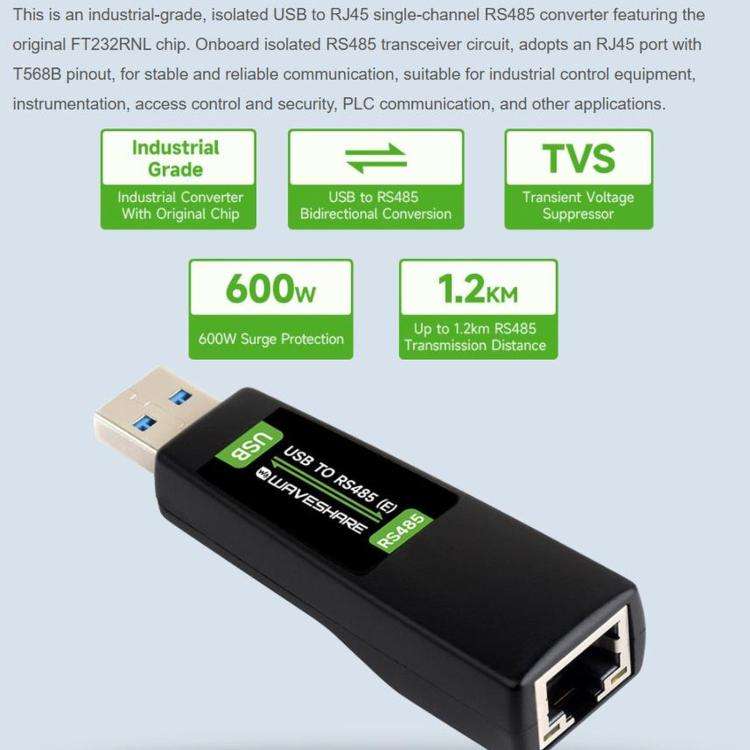

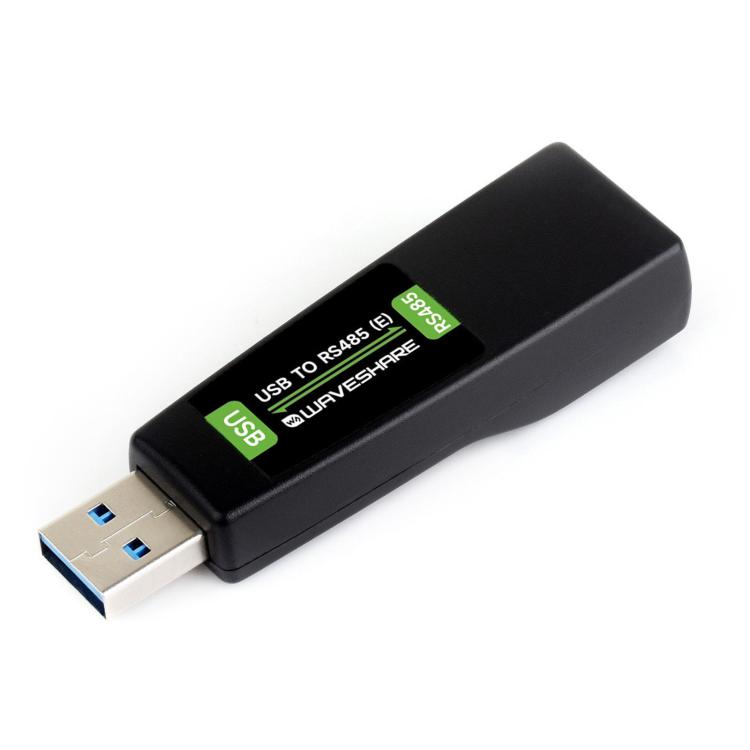

Convertitore bidirezionale isolato da USB a RS485 (E) di livello industriale WAVESHARE, con chip FT232RNL integrato, circuito ricetrasmettitore RS485 isolato e porta RJ45., 35226

1. Velocità di comunicazione: 300 bps - 512.000 bps
2. Interfaccia host: USB
3. Interfaccia dispositivo: RJ45 RS485 a canale singolo
4. Interfaccia USB:
- Tensione di funzionamento: 5 V
- Tipo di connettore: USB Tipo A
- Protezione interfaccia: protezione da sovracorrente lato USB, protezione da scariche elettrostatiche (ESD) e soppressione delle sovratensioni transitorie
- Distanza di trasmissione: circa 5 metri
5. Interfaccia RS485:

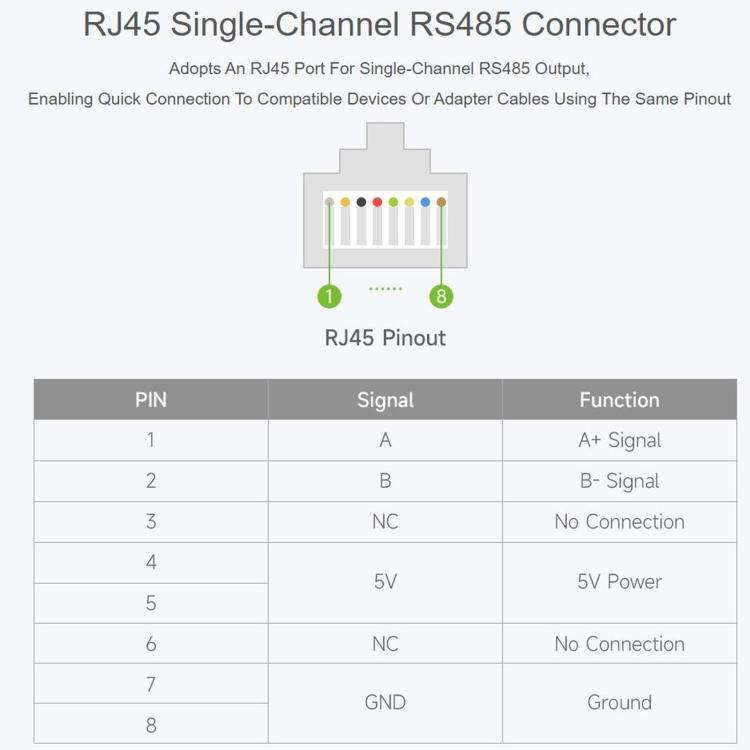

- Tipo di connettore: connettore RJ45 (cablaggio T568B)
- Assegnazione pin: 1=A, 2=B, 3=NC, 4=5V, 5=5V, 6=NC, 7=GND, 8=GND
- Controllo direzione: rilevamento e controllo automatico della direzione di trasmissione dati basato su hardware
- Protezione interfaccia: soppressione delle sovratensioni lato RS485, protezione da scariche elettrostatiche (ESD), protezione da sovracorrente e sovratensioneprotezione, protezione contro le sovratensioni da inversione di polarità e ottimizzazione dell'adattamento di impedenza del bus
- Soluzione di isolamento: ricetrasmettitore RS485 isolato con isolamento del segnale integrato e alimentazione isolata
- Numero di canali: RS485 a canale singolo

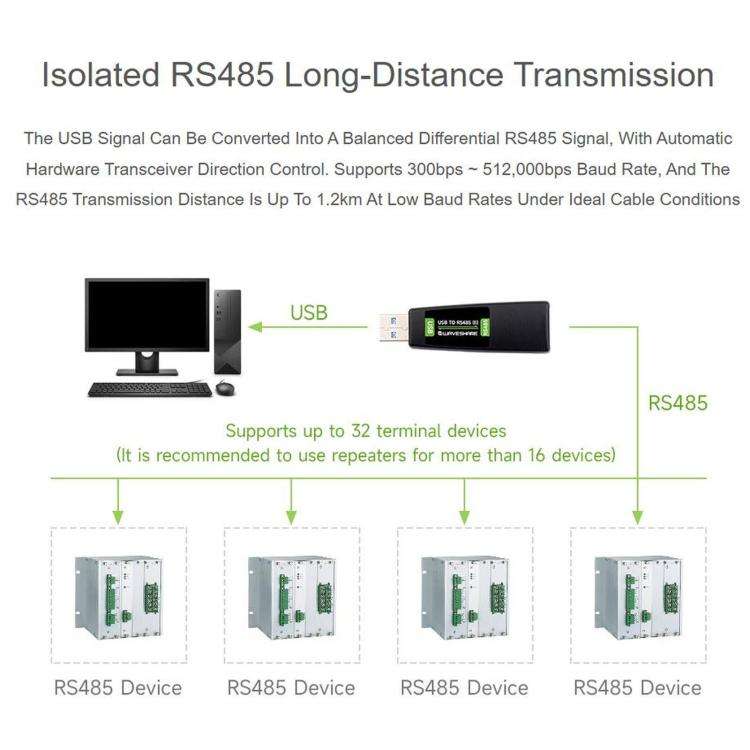

- Distanza di trasmissione: circa 1.200 metri (a basse velocità di trasmissione e in condizioni di cablaggio ideali)
- Modalità di trasmissione: punto-multipunto (fino a 32 nodi; si consiglia un ripetitore per 16 o più nodi)

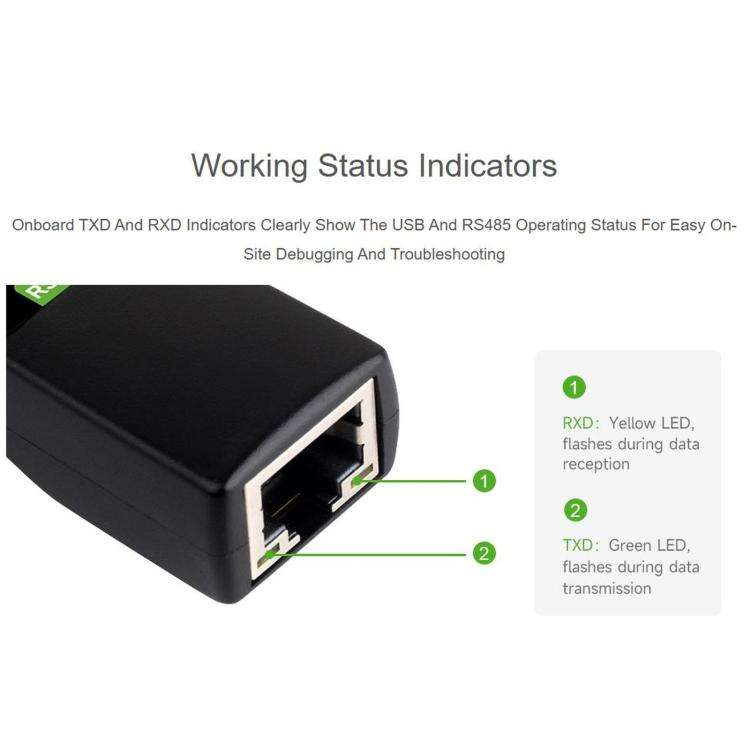

6. Indicatori luminosi:
- TXD: indicatore di trasmissione;si illumina di verde quando i dati vengono trasmessi dalla porta USB
- RXD: indicatore di ricezione;si illumina di giallo quando i dati vengono ricevuti dall'interfaccia del dispositivo
7. Ambiente operativo:
- Intervallo di temperatura: da -40 a 85 gradi Celsius
- Intervallo di umidità: 5% UR - 95% UR

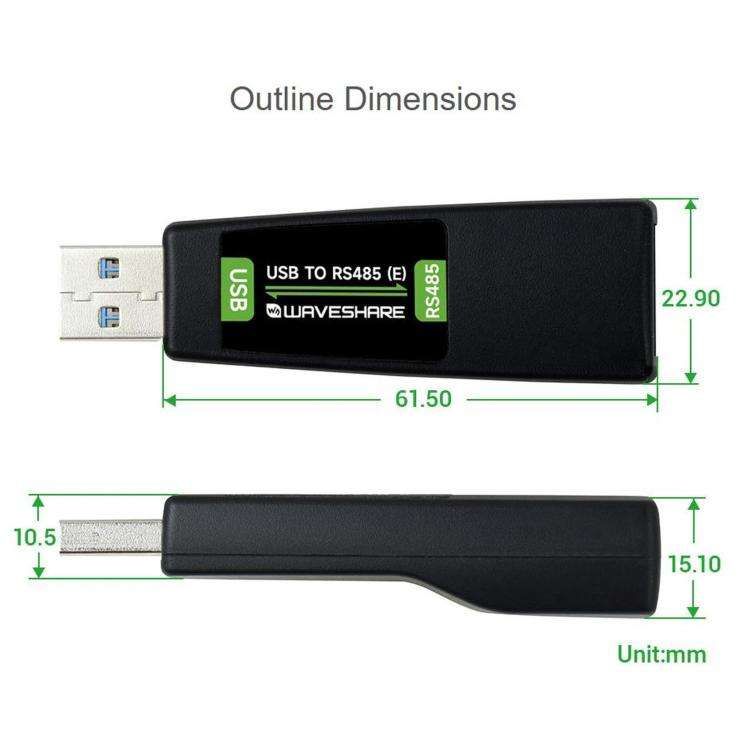

8. Dimensioni: circa61,5 x 22,9 x 15,1 mm
Caratteristiche:
1. Supporta la comunicazione bidirezionale RS485 a canale singolo da USB a RJ45;la porta USB-A è plug-and-play e la porta RJ45 consente un facile cablaggio.

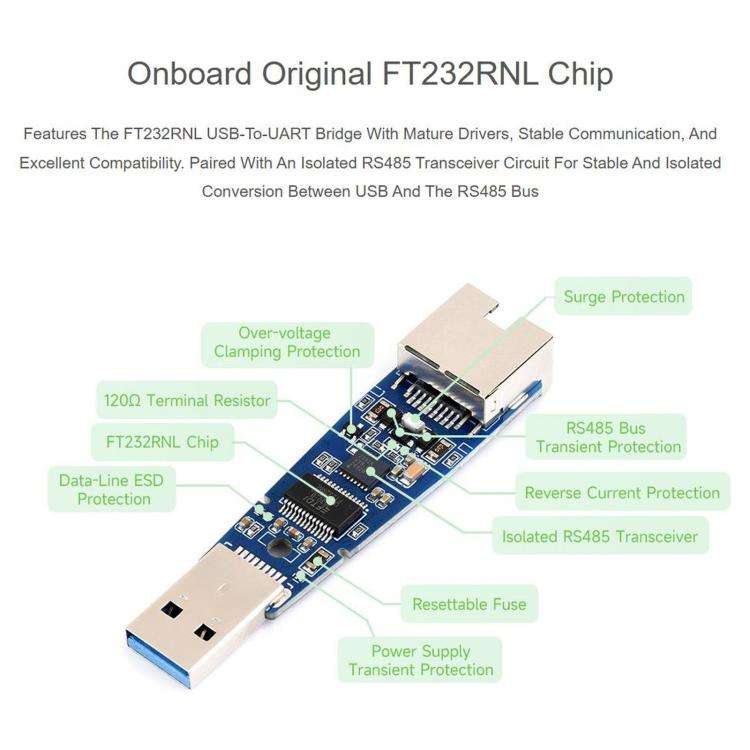

2. Utilizza il chip originale FT232RNL, garantendo una comunicazione veloce, stabile e affidabile grazie a un driver collaudato e un'eccellente compatibilità.
3. Il transceiver RS485 isolato integrato combina l'isolamento del segnale e l'alimentazione isolata, migliorando efficacemente la stabilità della comunicazione e la resistenza alle interferenze in ambienti industriali.

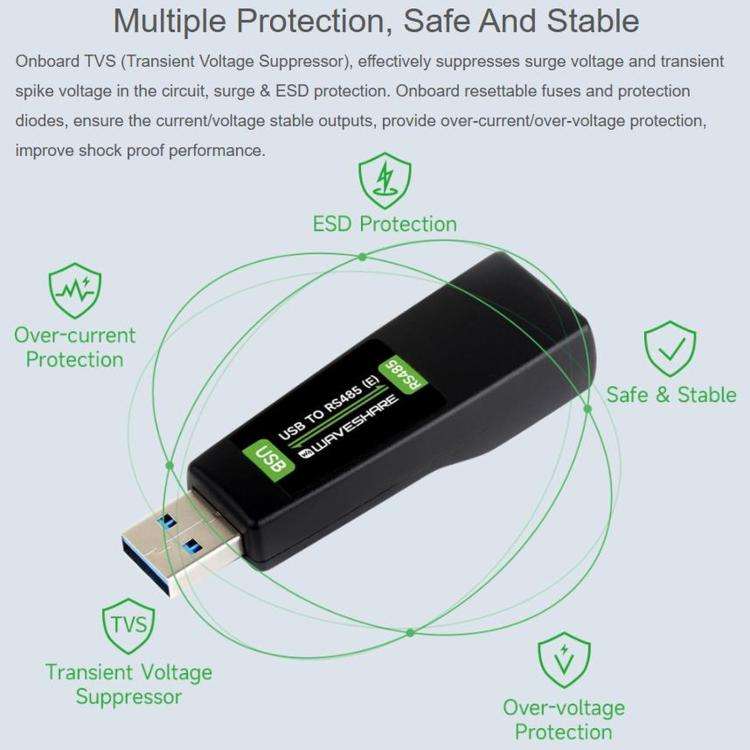

4. I componenti di protezione TVS/ESD integrati forniscono protezione da sovratensioni transitorie e scariche elettrostatiche sia per il lato USB che per il lato RS485, rendendolo adatto all'uso in ambienti elettromagnetici complessi.
5. I fusibili autoripristinanti multicanale integrati, i diodi di protezione e le resistenze di terminazione da 120Ω sopprimono i picchi di sovracorrente e sovratensione, migliorando la stabilità della comunicazione sul bus.
6. Due indicatori LED integrati facilitano il monitoraggio dello stato di trasmissione e ricezione del segnale.
