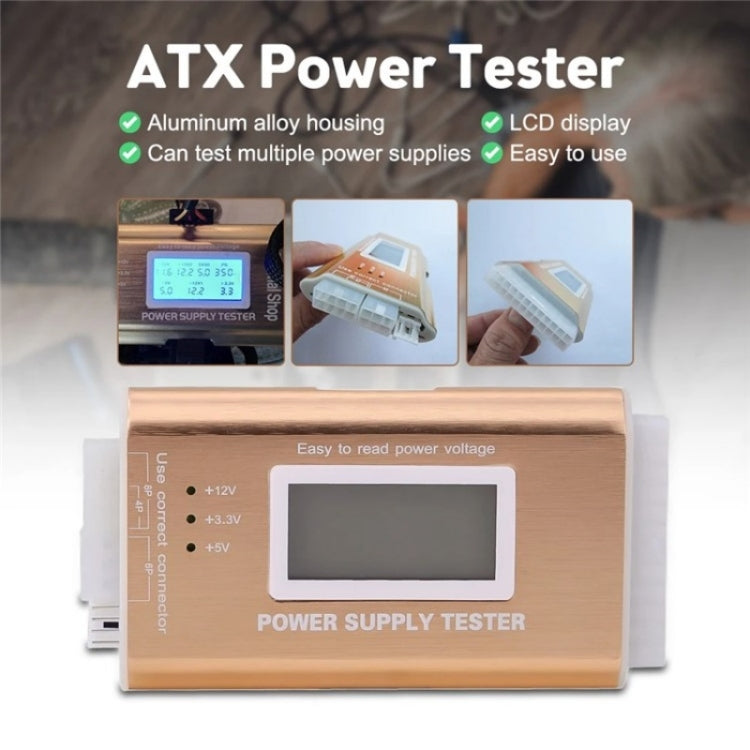

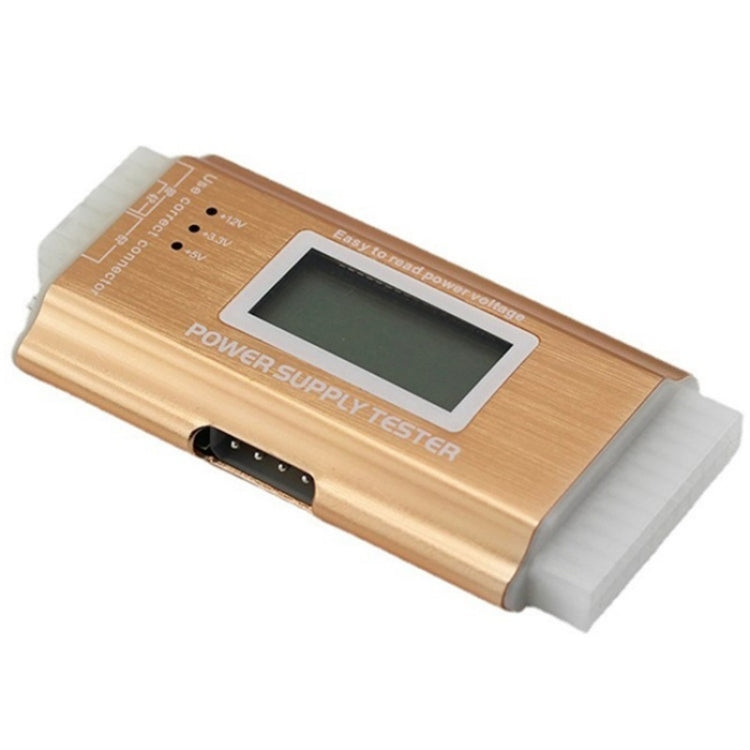

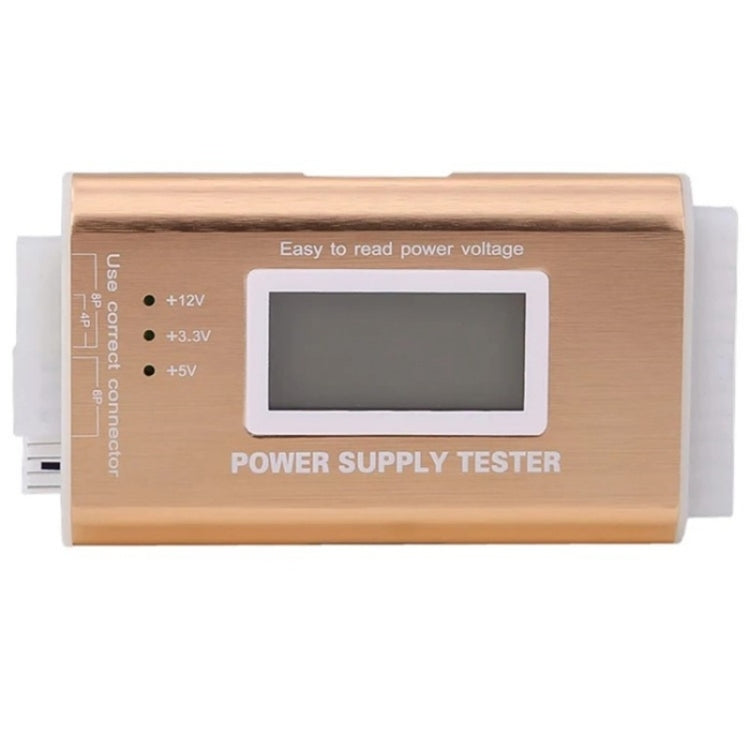

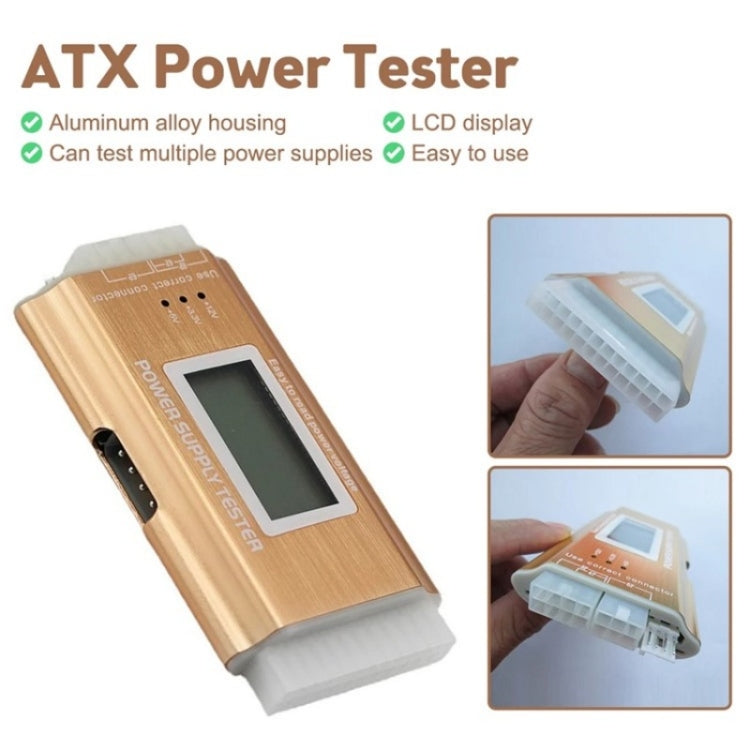

Strumento di prova di potenza per computer desktop YNS-05 Display LCD in lega di alluminio Tester di potenza ATX, YNS-05

1. Basta collegare il connettore ATX dell'alimentatore per sapere in modo semplice e intuitivo se l'uscita di ciascun alimentatore è normale

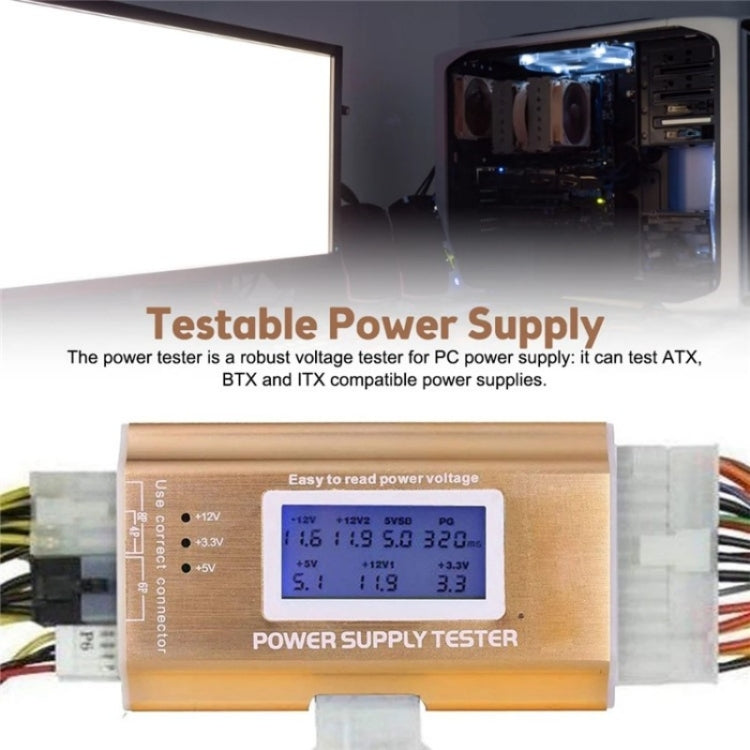

2. È una potente apparecchiatura di test per alimentatori in grado di rilevare alimentatori per computer ATX, BTX, ITX, TFX e può visualizzare ciascun gruppo di tensione e valore PG sul display LCD
3. Rileva rapidamente lo strumento conveniente per l'alimentazione del computer

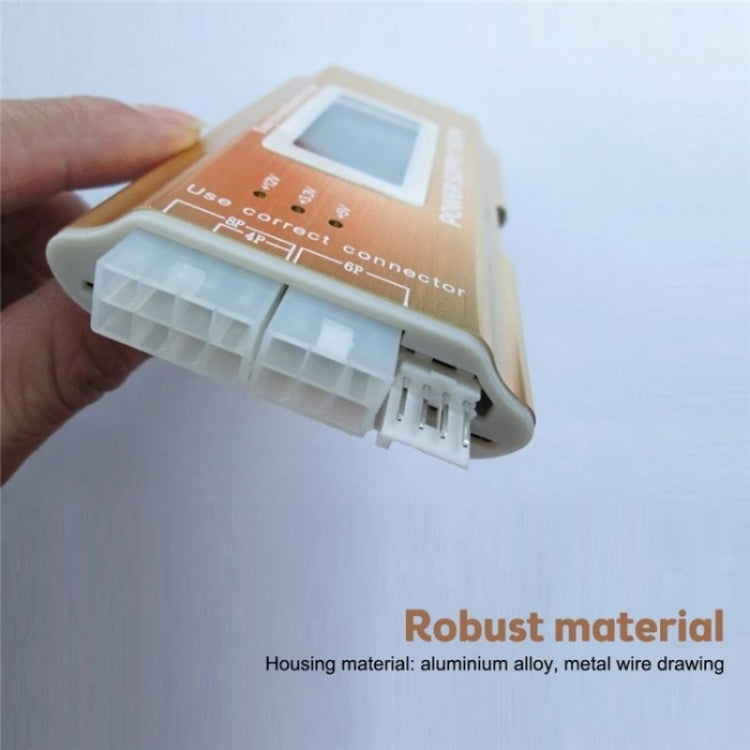

4. Il guscio è realizzato in lega di alluminio, resistente e pratica
Specifiche:

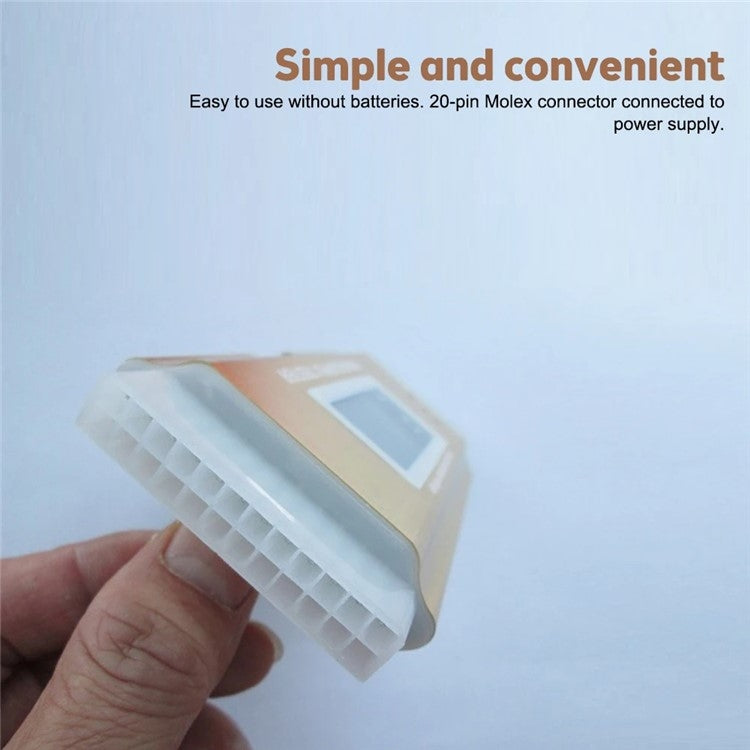

1. Ingresso tensione: 20/40PIN (alimentazione ATX)
2. Rilevamento della tensione: +12V -12V +5V +3,3V 5VSB 12VPG

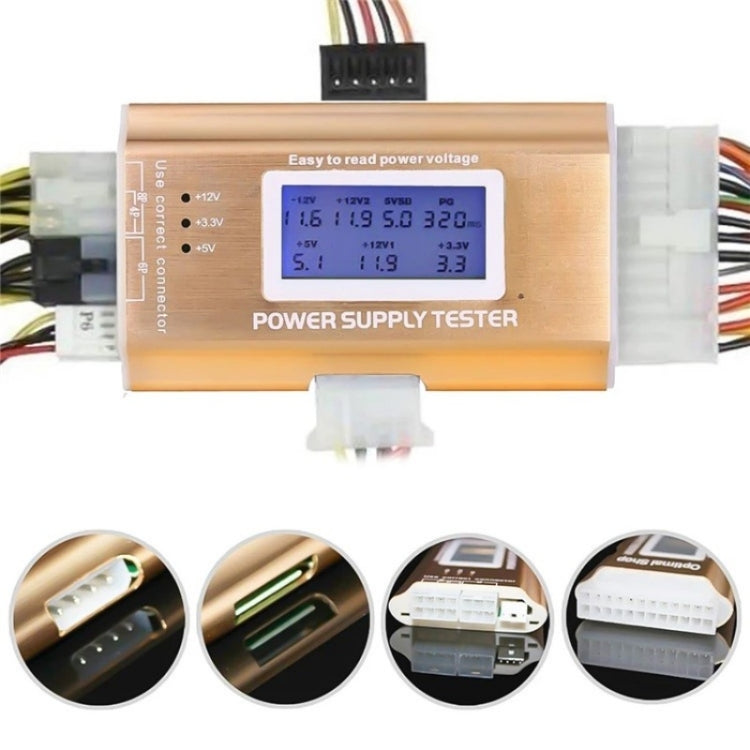

3. Porta di connessione: Floppy HDD COROM SATA 4 pin (P4) 8 pin (doppia CPU) 6 pin (PCI-E)
4. Peso: 125 g (guscio in lega di alluminio)
Metodo operativo:

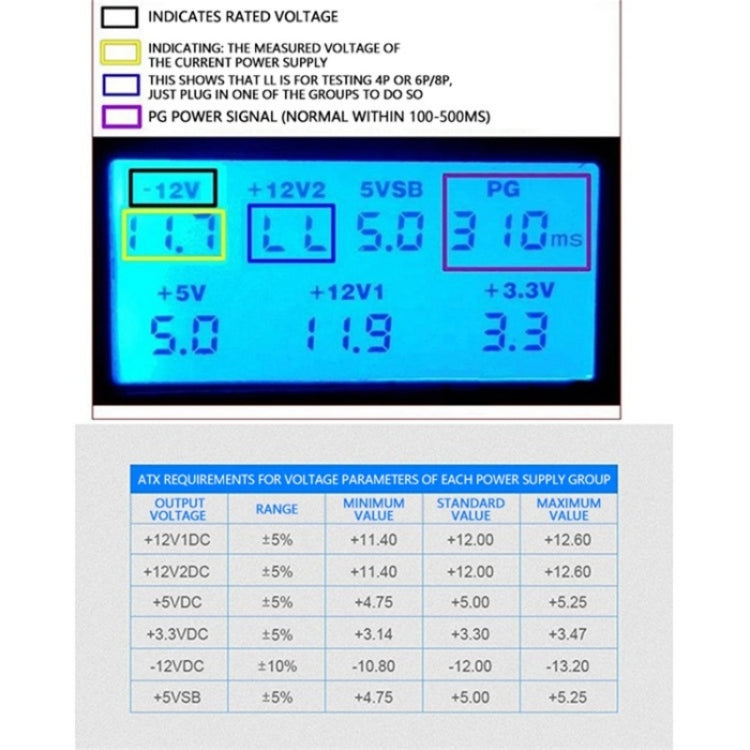

1: Inserire la spina dell'alimentatore scaricato da 20 pin o 24 pin nella posizione corrispondente del tester di alimentazione.Accendere l'alimentazione e si sentiranno due suoni "bip" allo stesso tempo.Se i valori di ciascun gruppo non lampeggiano o non sono allarmanti, significa che la potenza di uscita di questo alimentatore è normale.Se la tensione o il valore PG corrispondente viene visualizzato come stato di allarme lampeggiante, significa che questo alimentatore è difettoso!Per i valori relativi al test, fare riferimento alla seguente tabella
(Suggerimento: se si collega solo il tester di interfaccia 20Pin o 24Pin, lo schermo (+12V2) emette un allarme e visualizza LL. LL visualizzato qui serve per testare 4P o 6P/8P. Se non è collegato, è possibile ignorarlo. O semplicemente collega un gruppo)
2. Altri 4P grandi (interfaccia HDD), 4P piccoli (interfaccia unità floppy), 4P/8P (interfaccia CPU), 6P (interfaccia scheda grafica), interfaccia SATA, queste interfacce devono essere collegate durante il test.Se non li stai testando, puoi lasciarli scollegati
3. Collegare il tester grande 4P (interfaccia HDD), piccolo 4P (interfaccia unità floppy), le luci del display +12V e +5V sulla sinistra (se le luci non sono accese, significa che questo gruppo di linee è difettoso)
4. Collegare il test 4P/8P (interfaccia CPU), 6P (interfaccia scheda grafica) Lo schermo del tester (+12V2) visualizza la tensione di prova (allarme lampeggiante in caso di guasto)
5. Quando il tester dell'interfaccia SATA è collegato, le spie +12V, +5V e +3,3V sulla sinistra sono accese (se le luci sono spente, significa che questo gruppo di linee è difettoso. Alcuni produttori alimentano le interfacce SATAnon hanno un'uscita di tensione di +3,3 V)
Nota: la spia +3,3 V potrebbe non accendersi quando il tester dell'interfaccia SATA è collegato, poiché le interfacce SATA di alimentazione sul mercato ora hanno 4 o 5 fili.Innanzitutto, verifica se la tua interfaccia SATA di alimentazione ha 4 o 5 fili.Se ha 4 fili, non c'è uscita +3,3V.Solo 5 fili hanno un'uscita +3,3 V.Durante l'utilizzo, provare a non collegare a caldo l'interfaccia a 24 pin.(È necessario collegare il 24Pin prima dell'accensione).
