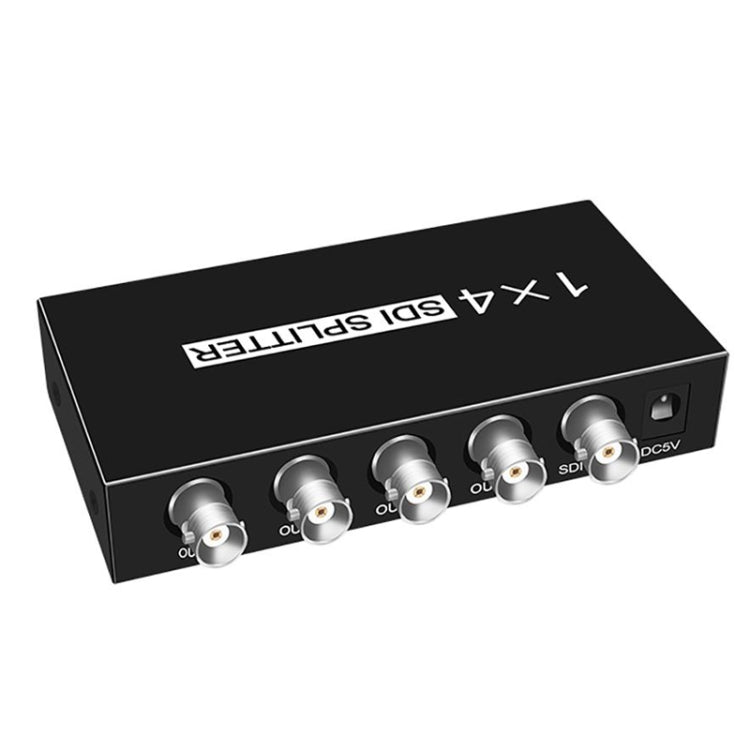

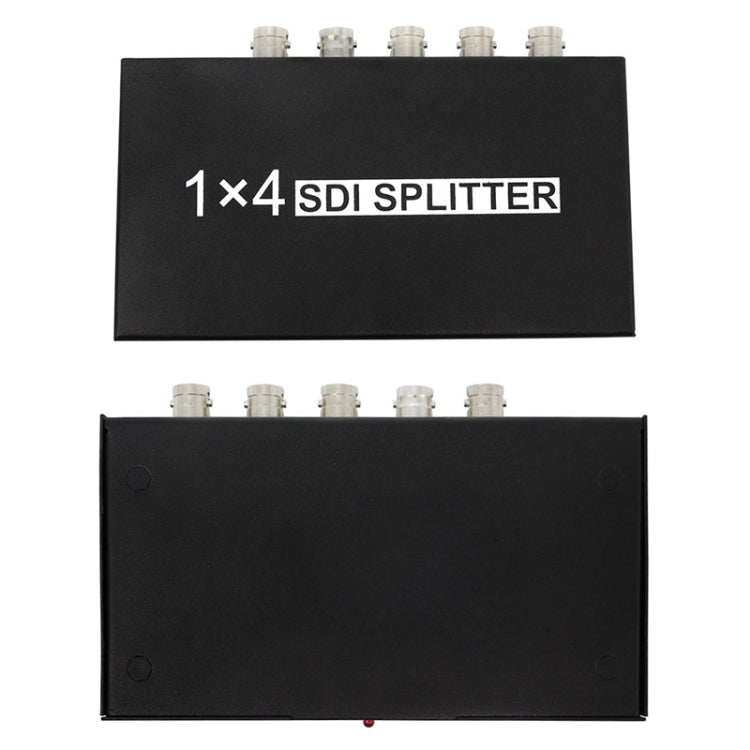

Splitter video SDI con amplificatore di distribuzione SD-SDI / HD-SDI / 3G-SDI 1 ingresso 4 uscite, 1 In 4 Out

1. Interfaccia di uscita SDI: BNC SDI×2 SDI×4 SDI×8
2. Compatibile con lo standard SDI: SMPTE 424M, SMPTE 292M e SMPTE 259M-C
3. Formato del segnale SDI: SD-SDI HD-SDI 3G-SDI
4. Supporta velocità SDI: 143-2970 MB/S
5. Impedenza SDI: 75 ohm
6. Risoluzione: 480i 60Hz / 576i 50Hz / 720P 50Hz / 720P 60Hz / 1080i 50Hz / 1080i 60HZ / 1080P 24Hz 25Hz 30Hz 50Hz 60Hz
7. Ampiezza dell'uscita del segnale SDI: 800 mVp-p

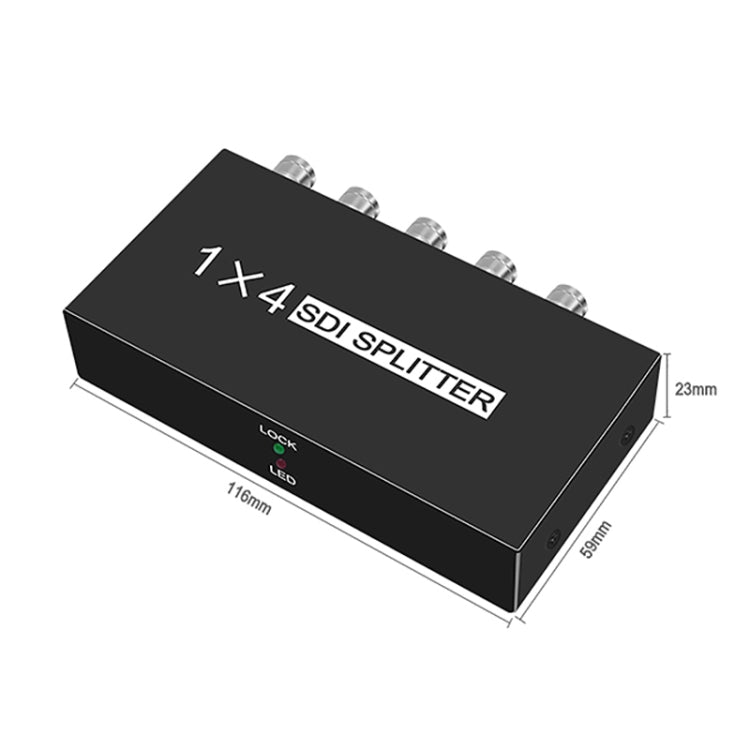

8. Dimensioni: 116 x 59 x 23 mm

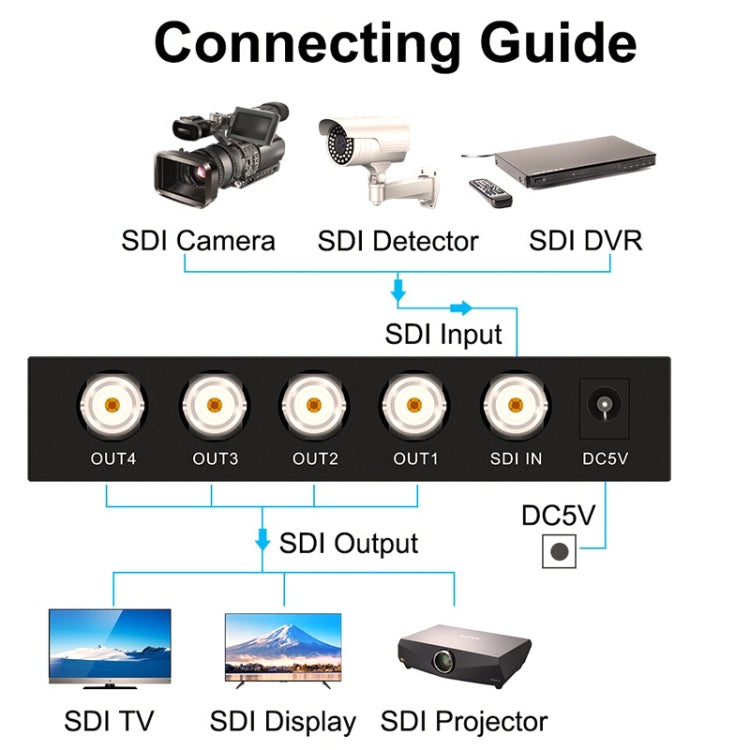

Passaggi di installazione:
1. Collegare l'interfaccia di ingresso SDI alla sorgente del segnale SDI tramite il cavo coassiale
2. L'uscita SDI può essere collegata ad altri dispositivi di visualizzazione che supportano l'ingresso del segnale SDI
3. Accendere l'host e la macchina inizia a funzionare
Descrizione della funzione:

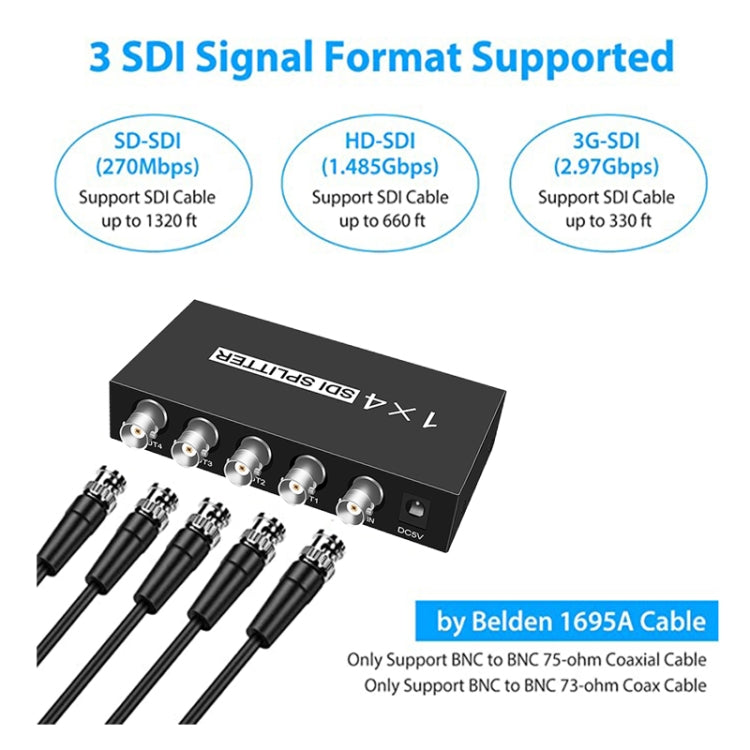

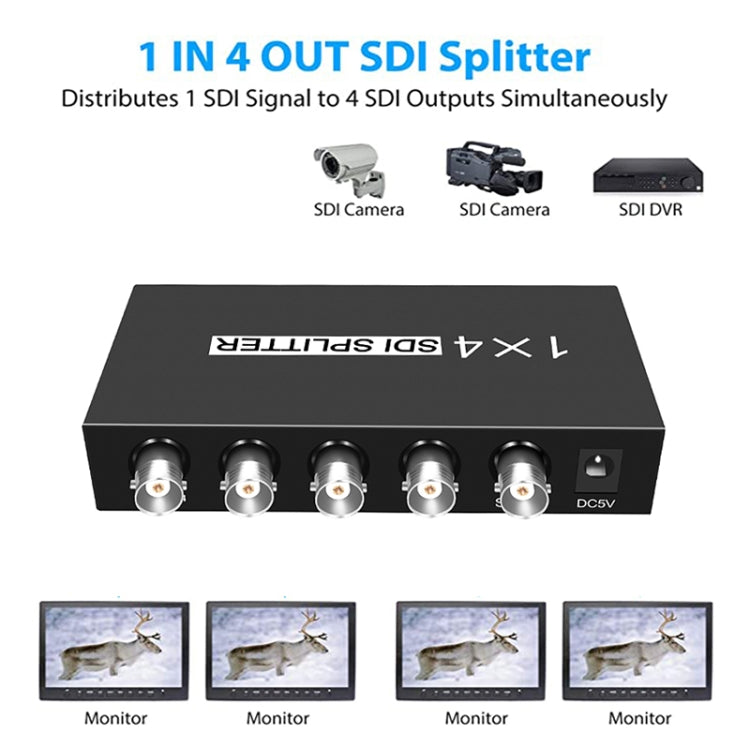

1. Funzione di distribuzione SDI: collega l'hardware secondo i tre "passaggi di installazione" e lo splitter SDI inizierà a funzionare normalmente.Lo splitter SDI supporta il formato video SD-SDI (270 Mbps), HD-SDI ad alta definizione (1,485 Gbps) e 3G-SDI (2,97 Gbps) ad alta definizione, distribuzione video SDI
2. Funzione di estensione: questo prodotto supporta cavi di lunghezza fino a (Belden-1694A);Distanza di ingresso e uscita della linea SDI: SD supporta 400 m, HD supporta 200 m, 3G supporta 100 m (valore teorico, la distanza specifica è correlata alla qualità del cavo)

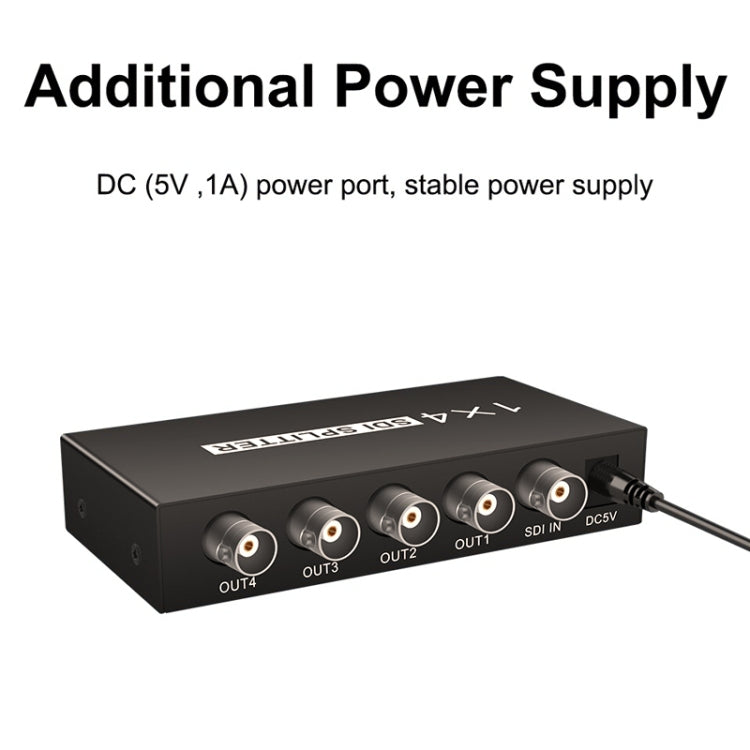

3. Design ad ampia tensione: design ad ampia tensione integrato, supporta l'ingresso di tensione DC5V ~ 36V (potenza fino a 2W)

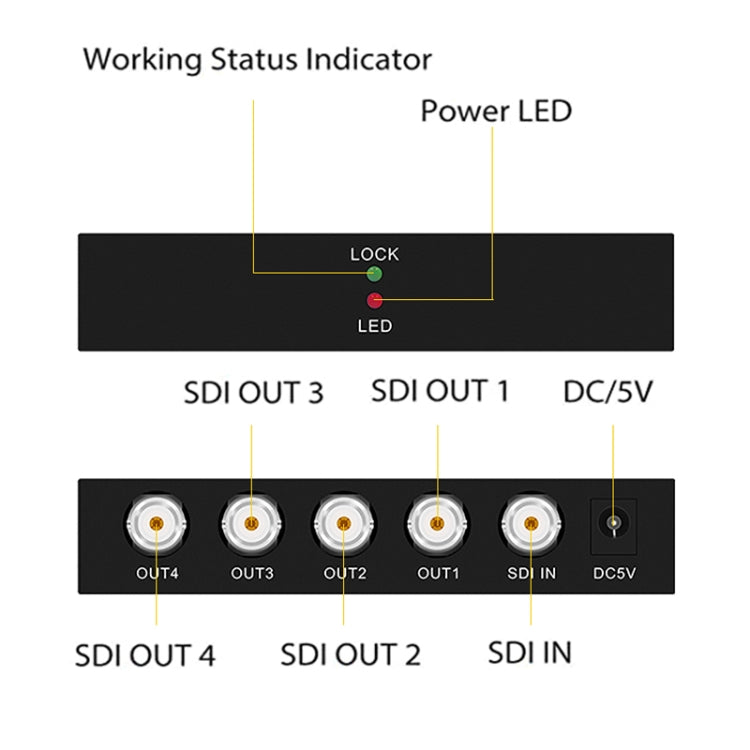

4. Design intelligente: adotta l'elaborazione hardware pura per il plug and play e può rilevare automaticamente diversi segnali SDI.Quando viene immesso un segnale SDI valido, l'indicatore LED diventa verde.Se non c'è segnale o il segnale non è coerente con lo standard, l'indicatore LED si spegnerà, rendendo più semplice per i clienti tecnici valutare il problema
