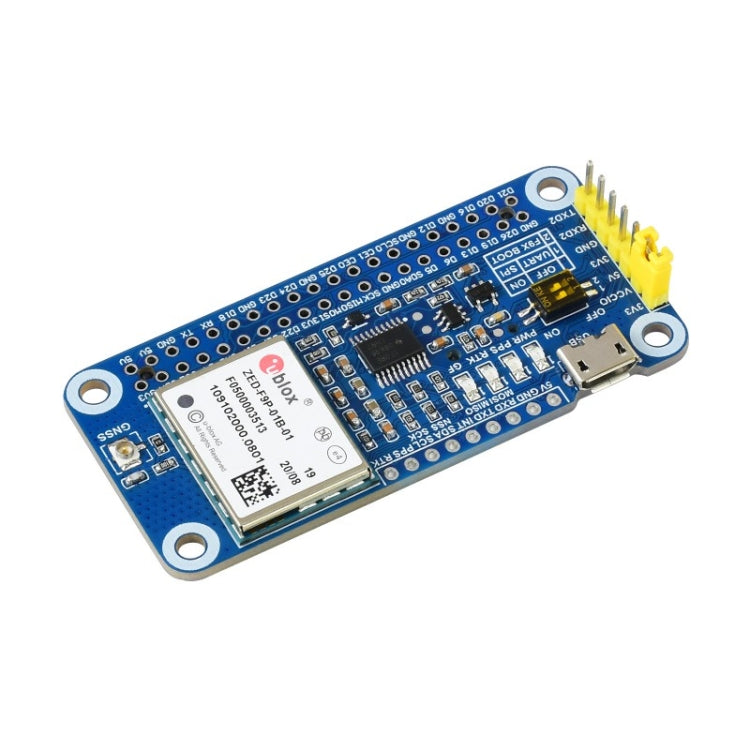

Waveshare ZED-F9P GPS-RTK HAT Modulo GPS differenziale RTK multi-banda con precisione a livello centimetrico per Raspberry Pi, ZED-F9P

Waveshare ZED-F9P GPS-RTK HAT Modulo GPS differenziale RTK multi-banda con precisione a livello centimetrico per Raspberry Pi, ZED-F9P

Name: Waveshare ZED-F9P GPS-RTK HAT Modulo GPS differenziale RTK multi-banda con precisione a livello centimetrico per Raspberry Pi, ZED-F9P
Brand: 16e88.com
SKU: DIY0196
Price: 403.69 EUR
Availability: InStock
Rating: 5.0 (10 reviews)

Codice: DIY0196

Disponibile:

Solo 999999 disponibili

999999 disponibili

Disponibile

Preordina

Non disponibile

€403,69

Descrizione

Caratteristiche B>
Questo è un livello preciso del livello del centimetro Raspberry PI GNSS basato su Zed-F9P. Fornisce funzionalità come Multi-Band RTK con tempi di convergenza rapida, alta velocità di aggiornamento, supporto in modalità RTK di base in movimento, ricezione simultanea di 4 sistemi GNSS, supporto per sistemi di posizionamento degli aumenti, posizionamento accurato e veloce con la deriva minore e una capacità eccezionale per l'anti-spoofing & anti-jamming.
Basta attaccarlo al PI, è abbastanza facile abilitare la capacità GNSS per il tuo Raspberry PI.

1. Intestazione standard di estensione GPIO standard Raspberry PI 40PIN, supporta schede serie PI Raspberry, Jetson Nano
2. RTK multi-banda con tempi di convergenza rapida, accuratezza del livello del centimetro, alta velocità di aggiornamento
3. Supportare la modalità RTK di base in movimento, abilitando la precisione precisa del terminale e la precisione del livello del centimetro
4. Supporta concorrente concorrente 4 costellazioni GNSS (GPS, Beidou, Galileo e Glonass) e conserva ancora un basso consumo energetico
5. Supporto per i sistemi di aumento, compresi SBAS, QZSS, IMES, D-GPS, migliorando le prestazioni di posizionamento della posizione del servizio
6. Supporto A-GNSS (GNSS assistito), riducendo il primo tempo di posizionamento quando è acceso, migliorando la sensibilità di acquisizione
7. Caratteristiche -167DBM Sensibilità di navigazione e capacità eccezionale per anti-spoofing e anti-jamming, supporta la scherma geo-recinzione
8. Supporto U-Center, un modo semplice per configurare il modulo
9. Supporto batteria a bordo, supporta la cellula ricaricabile ML1220, per preservare le informazioni sull'ephemeris e le avviamenti a caldo
10. 4x LED per indicare lo stato operativo del modulo
11. Vieni con risorse di sviluppo e manuale (esempi per Raspberry PI / Jetson Nano / Arduino / STM32)

Specifiche B>
1. ZED-F9P: ricezione concorrente, GPS
2. Band di frequenza: piattaforma U-Blox F9, GPS L1C / A L2C, SBAS, QZSS, GLONASS L1OF L2OF, BEIDOU B1I B2I, GALILEO E1B / C E5B
3. Tasso di aggiornamento della navigazione:
- PVT: 20Hz
- RTK: 25Hz
- Raw: 25Hz
4. Tempo di convergenza RTK: meno di 30 secondi
5. Time-to-First-Fix:
- Inizia a freddo: 29s
- Inizia a caldo: 2s
- Aiudit inizia: 2s
6. Precisione di posizionamento:
- PVT: 1,5m CEP
- RTK (orizzontale e verticale): 0,01 m + 1ppm cep
7. Sensibilità:
- Tracciamento e navigazioneV-167 DBM
- RE-ACQUISITIONV-160 DBM
- Inizia a freddo: -148 dbm
- Inizia a caldo: -157 dbm
8. Precisione della velocità: 0,05 m / s
9. Accuratezza della rubrica 0.3 gradi
10. Precisione PPS:
- RMS: 30NS
- 99%: 60ns
- Jamming: +/- 11ns
11. Frequenza PPS: 0,25Hz ~ 10MHz (configurabile)
12. Limiti operativi: Accelerazione (max): 4G
13. Altitudine (max): 50000m
14. Velocity (max): 500m / s
15. Interfaccia di comunicazione: USB, UART (4800 ~ 921600BPS, 9600bps per impostazione predefinita), I2C (MAX 400KHZ), SPI (5 MHz)
16. Protocollo: NMEA 0183 Versione 4.10, UBX, RTCM 3.3
17. Alimentazione: 5V
18. Corrente complessiva: meno di 120 mA a 5 V (modalità continua)
19. Modulo Corrente: 130mA a 3 V (stato di tracciamento)
20. Temperatura di esercizio: -40 gradi c ~ 85 gradi c
21. Dimensioni: 65mm x 30.5mm

Elenco dei pacchetti B>
1. ZED-F9P GPS-RTK Hat X 1
2. Antenna multi-banda X 1
3. Cavo USB-A al micro-B X 1
4. Viti Pack x 1
5. 2x20pin intestazione femmina x 1
Dimensione:

peso del pacco

Peso di ogni pacco 0.36kgs / 0.78lb

Taglia unica del prodotto 20cm * 16cm * 5cm / 7.87inch * 6.3inch * 1.97inch

QuantitÃ di una scatola 80

Peso di una scatola 25.00kgs / 55.12lb

Dimensioni di una scatola 52cm * 32cm * 32cm / 20.47inch * 12.6inch * 12.6inch

Banco di merci 20GP: 500 Scatola * 80 Pezzo = 40000 Pezzo
40HQ: 1162 Scatola * 80 Pezzo = 92960 Pezzo
