Prodotto selezionato

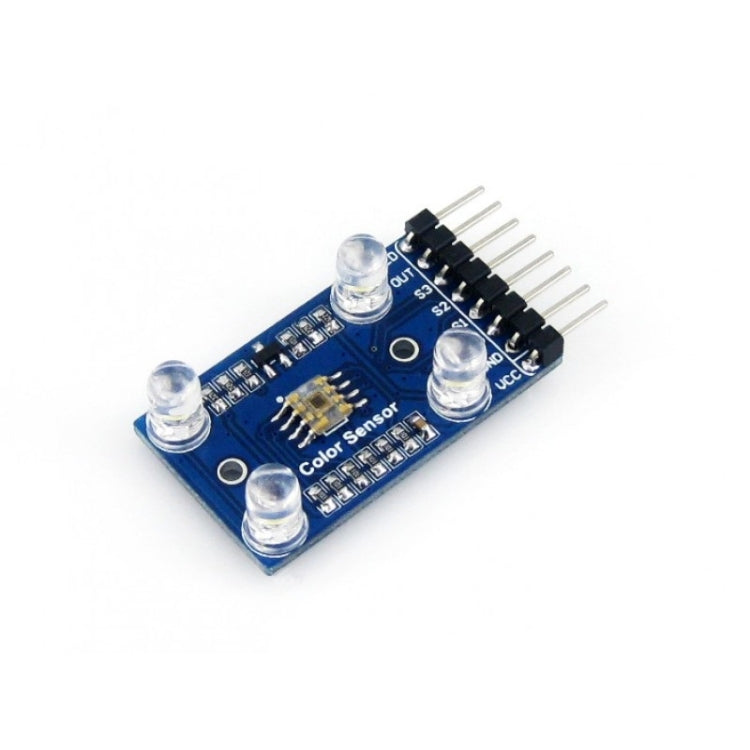

Modulo scheda Waveshare Color Sensor 9520
€12,25
Disponibile
Panoramica1. Chip sensore: TCS3200 (rilevatore di colore RGB)2. Rileva il colore statico, l'uscita è un'onda quadra con frequenza direttamente proporzionale all'intensità della luce incidente3. Supporta la luce di riempimento tramite LED integratiSpecifiche1. Alimentazione: 2,7 V...
Pagamenti sicuri
Acquista con metodi di pagamento protetti.
Spedizione tracciata
Segui il tuo ordine dopo l’acquisto.
Assistenza clienti
Supporto disponibile per informazioni sul prodotto.
Descrizione prodotto
Panoramica
1. Chip sensore: TCS3200 (rilevatore di colore RGB)
2. Rileva il colore statico, l'uscita è un'onda quadra con frequenza direttamente proporzionale all'intensità della luce incidente
3. Supporta la luce di riempimento tramite LED integrati
Specifiche
1. Alimentazione: 2,7 V ~ 5,5 V.
2. Distanza di rilevamento ideale: 10 mm
3. Dimensioni: 36,0 mm * 20,6 mm
4. Dimensioni fori di montaggio: 2,0 mm
Applicazioni
1. Ordinamento per colore
2. Rilevamento e calibrazione della luce ambientale
3. Lettura della striscia reattiva
4. Corrispondenza dei colori
Come usare
Nel caso di lavorare con un MCU:
1. VCC: 2,7 V ~ 5,5 V.
2. GND: massa dell'alimentatore
3. LED: MCU.IO (che controlla i 4 LED bianchi)
4. OUT: MCU.IO (frequenza di uscita del colore RGB)
5. S0 / S1: MCU.IO (ingressi di selezione della scala della frequenza di uscita)
6. S2 / S3: MCU.IO (ingressi di selezione del tipo di fotodiodo)
7. S0 / S1 seleziona il fattore di scala della frequenza di uscita, S2 / S3 seleziona il filtro del colore rosso, verde, blu, quindi OUT emette un'onda quadra con frequenza proporzionale all'intensità del colore selezionata. Il colore rilevato può essere determinato dal rapporto dell'intensità di rosso, verde e blu.
Nota:
1. Evita il rumore della luce ambientale
2. Il bilanciamento del bianco è necessario la prima volta che si utilizza il modulo, si ripristina il modulo o si cambia la sorgente luminosa
1. Chip sensore: TCS3200 (rilevatore di colore RGB)
2. Rileva il colore statico, l'uscita è un'onda quadra con frequenza direttamente proporzionale all'intensità della luce incidente
3. Supporta la luce di riempimento tramite LED integrati
Specifiche
1. Alimentazione: 2,7 V ~ 5,5 V.
2. Distanza di rilevamento ideale: 10 mm
3. Dimensioni: 36,0 mm * 20,6 mm
4. Dimensioni fori di montaggio: 2,0 mm
Applicazioni
1. Ordinamento per colore
2. Rilevamento e calibrazione della luce ambientale
3. Lettura della striscia reattiva
4. Corrispondenza dei colori
Come usare
Nel caso di lavorare con un MCU:
1. VCC: 2,7 V ~ 5,5 V.
2. GND: massa dell'alimentatore
3. LED: MCU.IO (che controlla i 4 LED bianchi)
4. OUT: MCU.IO (frequenza di uscita del colore RGB)
5. S0 / S1: MCU.IO (ingressi di selezione della scala della frequenza di uscita)
6. S2 / S3: MCU.IO (ingressi di selezione del tipo di fotodiodo)
7. S0 / S1 seleziona il fattore di scala della frequenza di uscita, S2 / S3 seleziona il filtro del colore rosso, verde, blu, quindi OUT emette un'onda quadra con frequenza proporzionale all'intensità del colore selezionata. Il colore rilevato può essere determinato dal rapporto dell'intensità di rosso, verde e blu.
Nota:
1. Evita il rumore della luce ambientale
2. Il bilanciamento del bianco è necessario la prima volta che si utilizza il modulo, si ripristina il modulo o si cambia la sorgente luminosa
Dimensione:
