Prodotto selezionato

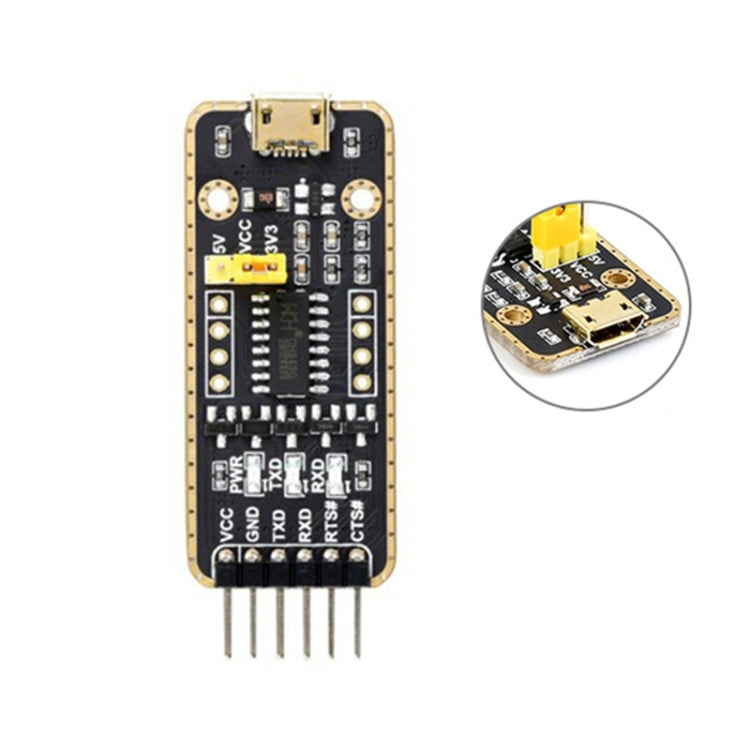

Connettori del modulo di trasmissione ad alta velocità di banda da Micro USB a UART Waveshare, Micro USB
€4,21
Disponibile
Funzionalità 1. Adottare la nuova versione CH343G Chip. Rispetto a CH340G, supporta una velocità dati più elevata (fino a 6 Mbps) e più livelli di IO della porta seriale (5V / 3,3 V / 2,5...
Pagamenti sicuri
Acquista con metodi di pagamento protetti.
Spedizione tracciata
Segui il tuo ordine dopo l’acquisto.
Assistenza clienti
Supporto disponibile per informazioni sul prodotto.
Descrizione prodotto
Funzionalità
1. Adottare la nuova versione CH343G Chip. Rispetto a CH340G, supporta una velocità dati più elevata (fino a 6 Mbps) e più livelli di IO della porta seriale (5V / 3,3 V / 2,5 V / 1.8 V)
2. Supportare Mac, Linux, Android, Windows 7/8/8.1/10/11
3. Fusibile resettabile a bordo e soppressore della tensione transitoria, anti-sovrappente e anti-overvolge, anti-surge, anti-static, miglioramenti di shock, prestazioni di comunicazione stabili e sicure
4. Circuiti di protezione IO a bordo, prestazioni di comunicazione anti-surge, anti-static, stabili e sicure
5. Pin a livello TTL a bordo 3.3V e 5 V per la selezione del livello di comunicazione TTL
6. Supporto Output 3.3V/5V (il modulo è alimentato da USB e il jumper di bordo deve essere messo in cortocircuito a 3,3 V o 5 V di conseguenza)
7. Adottare il processo d'oro immersione nero a doppia faccia, che è resistente e ha un bell'aspetto
Descrizione dell'indictore
1. PWR: indicatore di alimentazione, accendi quando la tensione viene rilevata dall'interfaccia USB
2. RXD: indicatore di ricezione, accendi quando i dati vengono inviati dall'interfaccia del dispositivo
3. TXD: indicatore di invio, accendi quando i dati vengono inviati da USB
Definizione dei pignoli
1. VCC: output da 5 V o 3,3 V per dispositivo esterno (configurato da Jumper)
2. GND: terra
3. TXD: si collega a MCU.RXD
4. RXD: si collega a mcu.txd
5. RT: si collega a MCU.CTS
6. CTS: si collega a MCU.RTS
Specifiche
1. Interfaccia host: USB
2. Interfaccia del dispositivo: UART
3. Intervallo di comunicazione: 50bps ~ 6 Mbps
4. Interfaccia del dispositivo USB: micro USB
5. Protezione: fusibile resettabile, protezione ESD
6. Connettore di interfaccia UART: pinhead ad angolo destro a 6 pin
7. Protezione: diodo di protezione IO
1. Adottare la nuova versione CH343G Chip. Rispetto a CH340G, supporta una velocità dati più elevata (fino a 6 Mbps) e più livelli di IO della porta seriale (5V / 3,3 V / 2,5 V / 1.8 V)
2. Supportare Mac, Linux, Android, Windows 7/8/8.1/10/11
3. Fusibile resettabile a bordo e soppressore della tensione transitoria, anti-sovrappente e anti-overvolge, anti-surge, anti-static, miglioramenti di shock, prestazioni di comunicazione stabili e sicure
4. Circuiti di protezione IO a bordo, prestazioni di comunicazione anti-surge, anti-static, stabili e sicure
5. Pin a livello TTL a bordo 3.3V e 5 V per la selezione del livello di comunicazione TTL
6. Supporto Output 3.3V/5V (il modulo è alimentato da USB e il jumper di bordo deve essere messo in cortocircuito a 3,3 V o 5 V di conseguenza)
7. Adottare il processo d'oro immersione nero a doppia faccia, che è resistente e ha un bell'aspetto
Descrizione dell'indictore
1. PWR: indicatore di alimentazione, accendi quando la tensione viene rilevata dall'interfaccia USB
2. RXD: indicatore di ricezione, accendi quando i dati vengono inviati dall'interfaccia del dispositivo
3. TXD: indicatore di invio, accendi quando i dati vengono inviati da USB
Definizione dei pignoli
1. VCC: output da 5 V o 3,3 V per dispositivo esterno (configurato da Jumper)
2. GND: terra
3. TXD: si collega a MCU.RXD
4. RXD: si collega a mcu.txd
5. RT: si collega a MCU.CTS
6. CTS: si collega a MCU.RTS
Specifiche
1. Interfaccia host: USB
2. Interfaccia del dispositivo: UART
3. Intervallo di comunicazione: 50bps ~ 6 Mbps
4. Interfaccia del dispositivo USB: micro USB
5. Protezione: fusibile resettabile, protezione ESD
6. Connettore di interfaccia UART: pinhead ad angolo destro a 6 pin
7. Protezione: diodo di protezione IO
Dimensione:
| peso del pacco |
|
