Prodotto selezionato

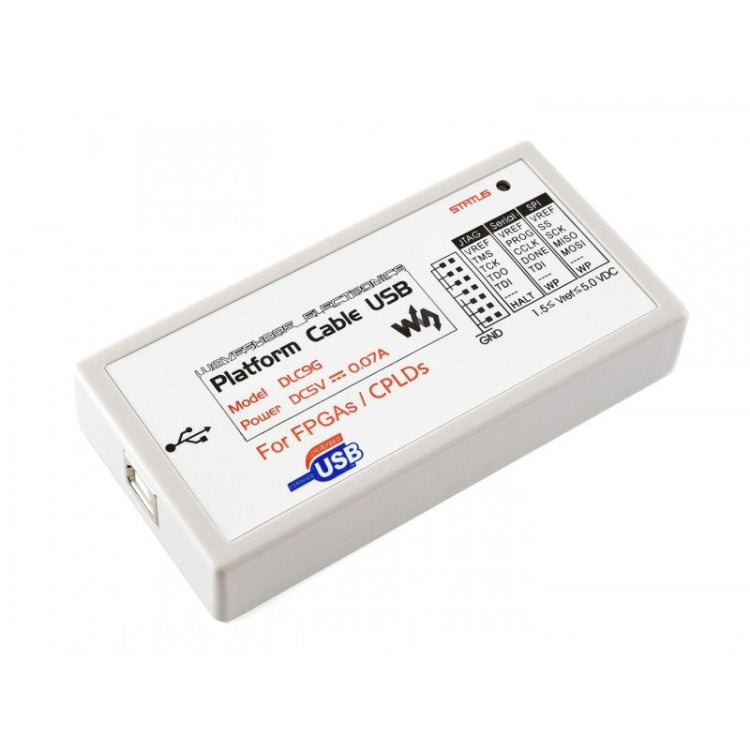

Cavo piattaforma USB, programmatore e debugger per dispositivi Xilinx
€39,56
Disponibile
Cavo compatibile USB per la configurazione in-circuit e la programmazione di tutti i dispositivi Xilinx Panoramica Il cavo della piattaforma USB un cavo compatibile con USB per la configurazione e la programmazione in-circuit di tutti...
Pagamenti sicuri
Acquista con metodi di pagamento protetti.
Spedizione tracciata
Segui il tuo ordine dopo l’acquisto.
Assistenza clienti
Supporto disponibile per informazioni sul prodotto.
Descrizione prodotto
Cavo compatibile USB per la configurazione in-circuit e la programmazione di tutti i dispositivi Xilinx
Panoramica
Il cavo della piattaforma USB un cavo compatibile con USB per la configurazione e la programmazione in-circuit di tutti i dispositivi Xilinx. È compatibile con l'originale XILINX Platform Cable USB.
Caratteristiche
- Prestazioni
1. Utilizzando la soluzione CY7C68013A + FPGA, completamente compatibile con l'originale XILINX Platform Cable USB
2. Programma tutti i dispositivi Xilinx, inclusi FPGA / CPLD / PROM di configurazione ISP
3. Supporta la programmazione JTAG, Slave-Serial e SPI, per configurare tutti i dispositivi Xilinx
4. Interfacce per dispositivi che funzionano a 5 V / 3,3 V / 2,5 V / 1,8 V / 1,5 V.
5. Frequenza di clock di destinazione opzionale, supporta la regolazione automatica della frequenza del software XILINX
6. Aggiornamento automatico del firmware, è possibile supportare più nuovi software e dispositivi rilasciati
7. Isolamento del segnale antistatico e multistrato, per proteggere l'obiettivo e il programmatore stesso
- Software supportato
1. Xilinx ISE
2. iMPACT
3. ChipScope
4. Vivado
- Dispositivi supportati
1. Dispositivi FPGA Xilinx: UltraScale / serie 7 / Zynq / Kintex / Virtex / Artix / Spartan, ecc.
2. Dispositivi Xilinx CPLD: XC9500 / XC9500XL / XC9500XV / CoolRunner XPLA3 / CoolRunner-II, ecc.
3. Dispositivi PROM Xilinx: Platform Flash XCF00S / XCF00P / XL, ecc.
Stato LED
1. Rosso: USB collegato
2. Giallo: USB collegato e Vref (la scheda di destinazione) è alimentata
Come connettersi
1. Si collega al PC: tramite interfaccia USB
2. Si collega alla scheda di destinazione: Platform Cable USB fornisce 3 diverse interfacce per la connessione con la scheda di destinazione: JTAG, Slave Serial e SPI. La figura seguente mostra i pinout dell'intestazione delle interfacce:
Contenuto della confezione
1. Cavo piattaforma USB unità principale x1
2. Adattatore JTAG x1
3. Cavo USB x1
4. Connettore da 8 pin a cavo separato a 7 pin x1
5. Cavo header a 8 pin a header a 6 pin x1
6. Cavo JTAG a 14 pin (passo 2,54 mm) x1
7. Cavo JTAG a 14 pin (passo 2 mm) x1
8. Cavo JTAG a 10 pin (passo 2,54 mm) x1
