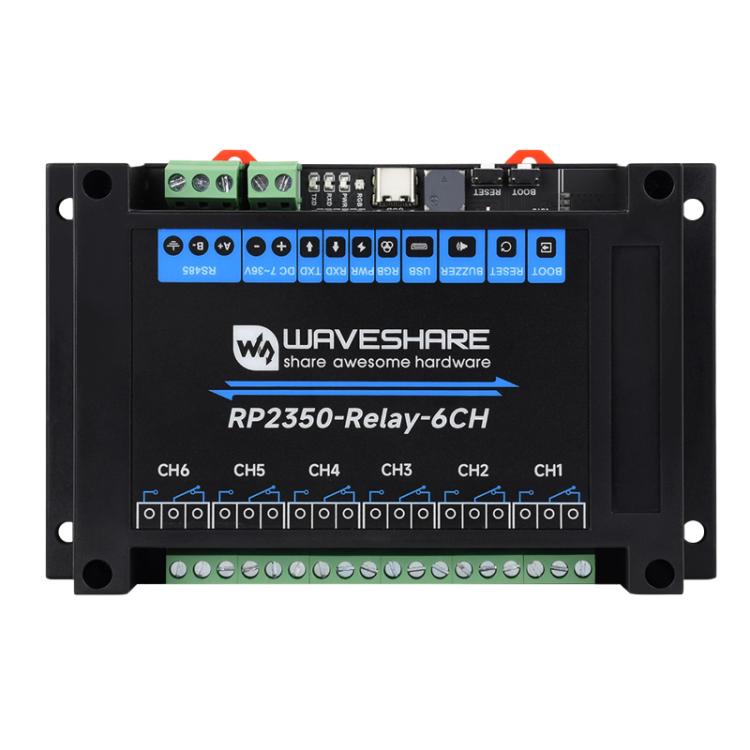

WAVESHARE RP2350 Scheda di controllo industriale con modulo relè a 6 canali, basata su microcontrollore RP2350, supporta interfacce esterne RS485 e Pico, Without Wi-Fi Module

1. Basato sul chip di controllo principale RP2350, supporta interfacce esterne come RS485 e Pico e dispone di circuiti di protezione integrati per l'isolamento dell'alimentazione e dell'optoisolatore per una maggiore sicurezza, stabilità e affidabilità.
2. Design esclusivo dual-core e doppia architettura, dotato di un processore ARM Cortex-M33 dual-core e di un processore Hazard3 RISC-V dual-core, entrambi con frequenze di clock fino a 150 MHz, consentendo agli utenti di passare in modo flessibile da un'architettura all'altra.
3. 12 macchine a stati I/O programmabili (PIO) per il supporto di periferiche personalizzate.
4. 520 KB di SRAM integrati e 16 MB di Flash on-chip, con interfaccia Type-C per una facile connessione.
5. Utilizza relè di alta qualità, consentendo la connessione a carichi: 10 A 250 V CA o 10 A 30 V CC.
6. Interfaccia RS485 isolata integrata per una facile connessione a vari moduli di espansione industriali Modbus RS485 o sensori.
7. Interfaccia Pico-compatibile integrata, compatibile con alcune schede di espansione Raspberry Pi Pico, che facilita l'espansione di funzioni come RTC, CAN, RS232, LoRa e sensori.
8. Interfaccia di alimentazione con morsettiera integrata, che supporta un ampio intervallo di tensione da 7 V a 36 V, ideale per l'uso in ambito industriale.
9. Isolamento tramite optoaccoppiatore integrato per impedire che i circuiti ad alta tensione collegati al relè interferiscano con il chip di controllo.
10. Isolamento digitale integrato per impedire che i segnali esterni interferiscano con il chip di controllo.
11. L'isolamento di potenza integrato integrato fornisce una tensione isolata stabile, senza richiedere alimentazione aggiuntiva all'estremità isolata.
12. Indicatori luminosi di alimentazione e transceiver RS485 integrati, buzzer e LED RGB per monitorare facilmente lo stato operativo del dispositivo.
13. Spie luminose di alimentazione e transceiver RS485 integrate, cicalino e LED RGB per monitorare facilmente lo stato operativo del dispositivo.
14. Custodia protettiva in ABS montabile su guida DIN per una facile installazione e una maggiore sicurezza.
15. Supporto per host e dispositivi USB 1.1.
16. Supporta le modalità di sospensione e ibernazione a basso consumo.
17. Può essere riconosciuto come dispositivo di archiviazione di massa tramite USB per il download di programmi tramite trascinamento della selezione.18. Fornisce 34 pin GPIO multifunzionali
19. I pin includono 1 HSTX, 2 I2C, 2 UART, 8 ADC a 12 bit e 24 canali PWM controllabili
Parametri del prodotto:
1. Tensione di alimentazione: 5 V
2. Funzioni: alimentazione del dispositivo, comunicazione USB, download del firmware, ecc.
3. Tipo di interfaccia: morsettiera
4. Controllo della direzione: l'hardware rileva e controlla automaticamente la direzione di trasmissione dei dati
5. Protezione dell'interfaccia: fornisce protezione da tubi TVS, sovratensioni ed elettrostatiche
6. Resistenza di adattamento: NC predefinita, resistenza di adattamento 120R riservata, abilitabile tramite jumper
7. Tipo di contatto: uno normalmente aperto, uno normalmente chiuso
8. Tipo di isolamento: isolamento tramite optoaccoppiatore
9. RGB: perline LED colorate, colori del display personalizzabili
10. PWR: spia di alimentazione, si illumina in rosso quando la porta USB è collegata e viene rilevata la tensione
11. TXD: indicatore di trasmissioneSpia luminosa, si illumina di verde quando i dati vengono inviati dall'interfaccia RS485
12. RXD: spia luminosa di ricezione, si illumina di blu quando i dati vengono ricevuti dall'interfaccia RS485
13. Intervallo di alimentazione: 7 V-36 V
14. Involucro: involucro protettivo in ABS montato su guida
15. Dimensioni: 145 x 90 x 40 mm
