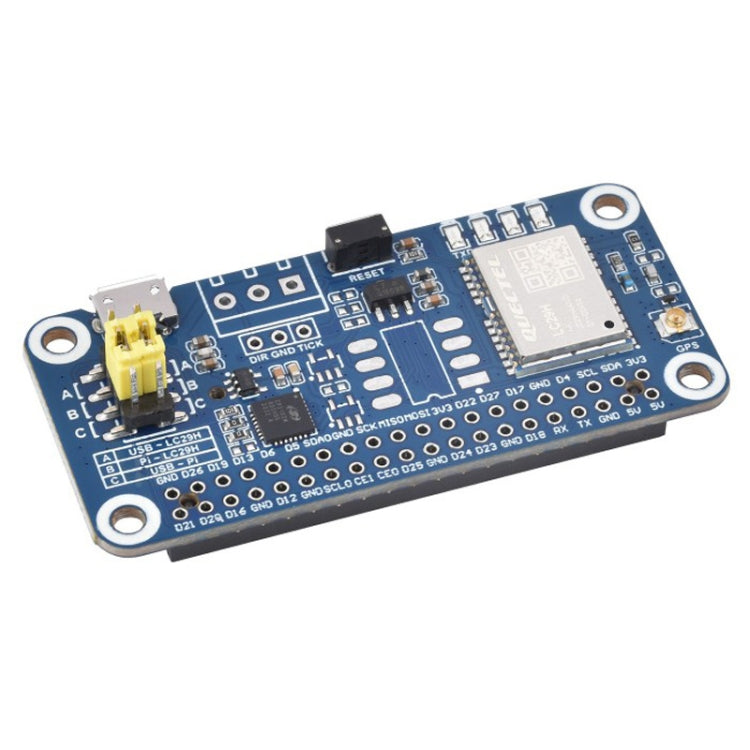

Waveshare per modulo GPS di posizionamento dual-band L1+L5 serie Raspberry Pi LC29H, (AA) GPS HAT, (BS) GPS/RTK HAT, (DA) GPS/RTK HAT

Caratteristiche:
1. La serie LC29H è in grado di tracciare segnali L1+L5 a doppia frequenza e multi-GNSS, riducendo gli effetti multipercorso nei canyon urbani e migliorando la precisione del posizionamento mantenendo un basso consumo energetico.
2. Filtri LNA e SAW integrati per ottenere un'elevata sensibilità e una forte capacità anti-interferenza.
3. Utilizzare il posizionamento a doppia frequenza e la tecnologia RTK per soddisfare i requisiti di posizionamento ad alta precisione a livello centimetrico.
4. Adatto per sistemi di tracciamento in tempo reale e applicazioni di sharing economy, contribuendo a sviluppare applicazioni come droni, macchine agricole intelligenti e veicoli a due ruote condivisi.
5. Intestazione di espansione GPIO Raspberry Pi 40PIN standard, supporta schede della serie Raspberry Pi e Jetson Nano
6. Supporta il tracciamento simultaneo dei segnali satellitari a doppia frequenza L1+L5, riducendo l'effetto multipercorso nei canyon urbani e migliorando la precisione del posizionamento.
7. Supporta la ricezione simultanea di più sistemi GNSS (GPS, BDS, GLONASS, Galileo e QZSS) mantenendo un basso consumo energetico
8. Amplificatore a basso rumore incorporato e filtro di superficie acustico per ottenere un'elevata sensibilità di -165 dBm e prestazioni anti-interferenza migliorate
9. Supporta la cancellazione attiva delle interferenze multifrequenza, sopprimendo o eliminando efficacemente le interferenze del segnale a banda stretta (WiFi/2/3/4/5G) per garantire la precisione della navigazione
10. Supporto A-GNSS (GNSS assistito), riducendo il tempo di avvio a freddo per la prima correzione (TTFF) all'accensione a 5 secondi
11. Supporta il software QGNSS per facilitare l'impostazione delle varie funzioni del modulo
12. Portabatteria integrato, supporta la batteria ricaricabile ML1220, utilizzato per salvare informazioni sulle effemeridi e avvio a caldo
13. Ci sono 4 indicatori LED sulla scheda per indicare lo stato di funzionamento del modulo.
14. Il CAPPELLO GPS LC29H(AA) ha le seguenti caratteristiche:
-Supportare i sistemi di miglioramento del posizionamento (WAAS, EGNOS, MSAS e GAGAN) per migliorare le prestazioni di posizionamento nelle aree di servizio
-Supporta la tecnologia EASY per utilizzare effemeridi memorizzate, dati dell'almanacco e altre informazioni per il posizionamento in assenza di segnale, migliorando il posizionamento e il tempo del primo posizionamento
15. Il HAT GPS/RTK LC29H(DA) ha le seguenti caratteristiche:
-Supporta il posizionamento a livello centimetrico RTK a doppia frequenza a convergenza rapida, adatto per il posizionamento ad alta precisione di apparecchiature terminali
16. Il HAT GPS/RTK LC29H(BS) ha le seguenti caratteristiche:
-Supporta l'osservazione originale GNSS e l'output dei dati di correzione, adatto per stabilire stazioni base RTK
Parametri del prodotto:
1. Banda di frequenza
GPS/QZSS: L1C/A, L5
Sistema Beidou: B1I, B2a
Galileo: E1, E5a
GLONASS: L1
2. Numero di GNSS simultanei
GPS/QZSS+Beidou+Galileo+GLONASS
3. Sensibilità
Navigazione di tracciamento: -165dBm
Riacquisizione: -159dBm, -157dBm, -159dBm
Avvio a freddo: -147 dBm, -145 dBm, -147 dBm
4. Prestazioni dinamiche
Accelerazione (massima): 4g
Altitudine (massima): 10000 m
Velocità (massima): 500 m/s
5. Interfaccia di comunicazione
UART (9600~3000000bps, predefinito 115200bps), I2C (massimo 400KHz)
6. Protocollo: NMEA 0183 V4.10, RTCM 3.x
7. Alimentazione: 5 V
8. Corrente totale: inferiore a 40 mA a 5 V (modalità continua)
9. Temperatura operativa: da -40 a 85 gradi Celsius
10. Dimensioni del prodotto: 65 x 30,5 mm
11. Peso: 126 g
Lista imballaggio:
-Cappello GPS LC29H x 1
-2x20PIN presa femmina x 1
-Antenna esterna GPS (D) x 1
-Cavo IPEX 1 a SMA 17 cm x 1
-Confezione viti x1
