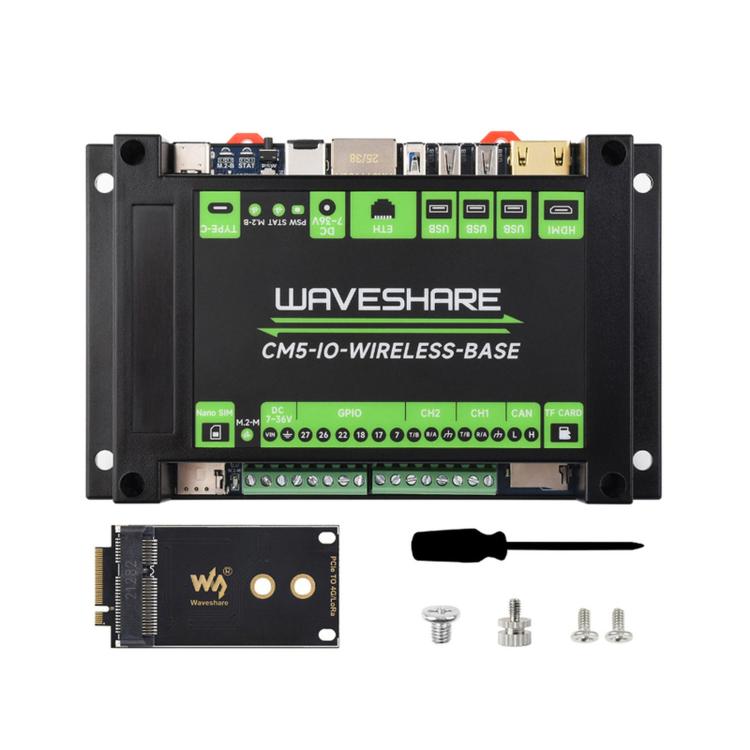

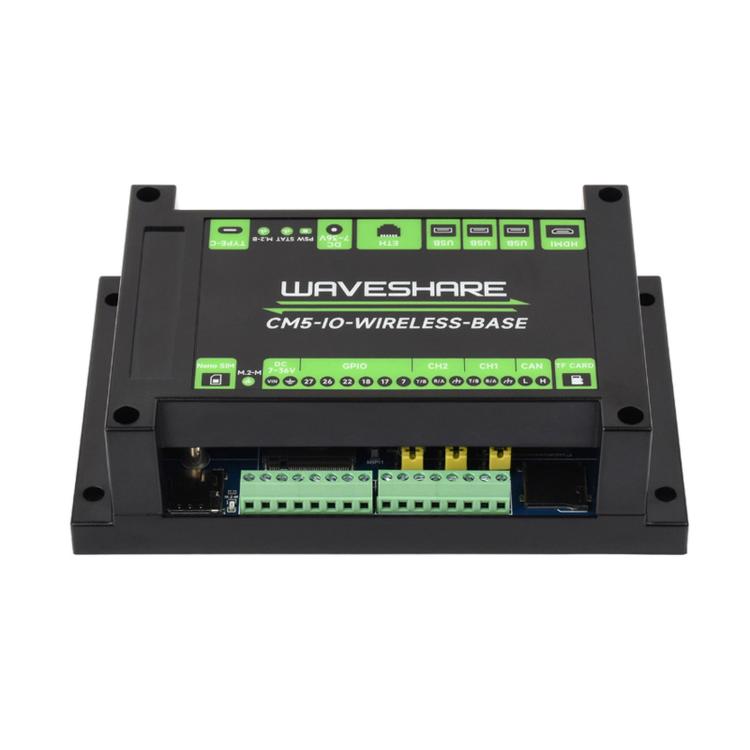

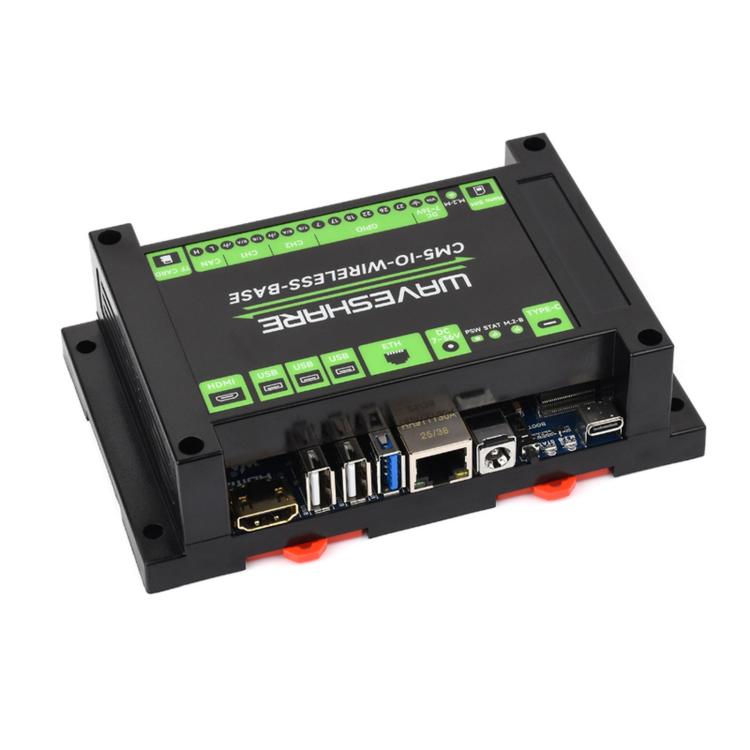

Modulo di espansione industriale Waveshare per Raspberry Pi CM5: scheda di espansione 4G/5G/LoRa

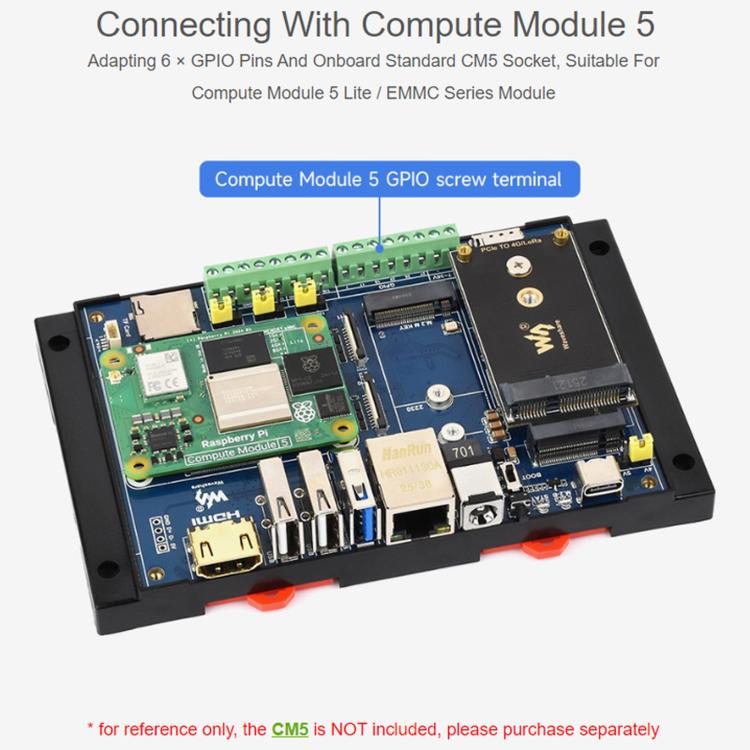

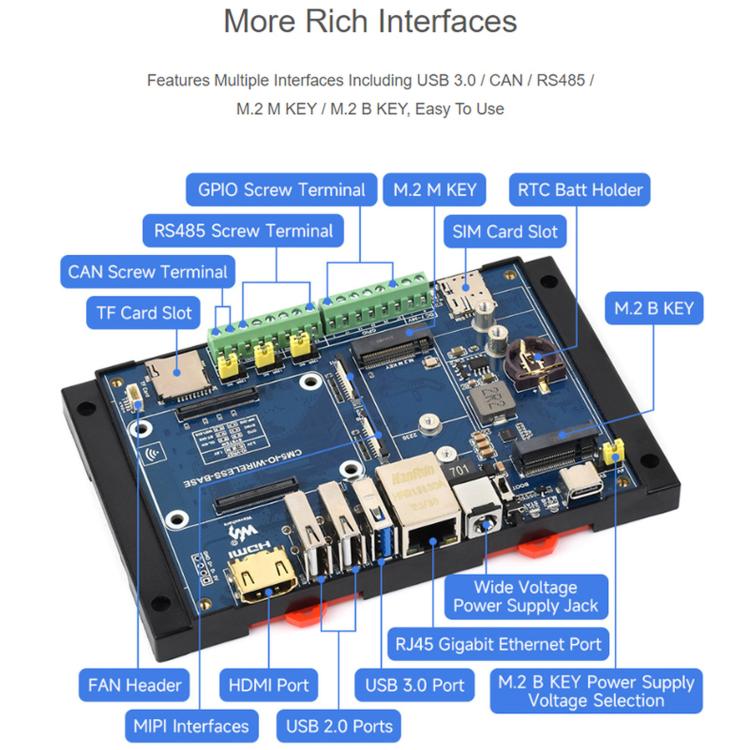

1. Slot per scheda CM5: compatibile con tutte le versioni del Compute Module 5
2. Rete:
- Interfaccia Gigabit Ethernet RJ45
- Supporta la connessione al modulo di comunicazione LoRa tramite adattatore M.2 B KEY
- Supporta la connessione al modulo di comunicazione 4G/5G tramite M.2 B KEY
3. USB:
- Interfaccia USB 2.0 (Tipo-C) x 1
- Interfaccia USB 2.0 (Tipo-A) x 2
- Interfaccia USB 3.2 Gen1 (Tipo-A) x 1
4. Video:
- Interfaccia HDMI x 1, con supporto per uscita 4K
- Interfaccia MIPI x 2, con supporto per comunicazione CSI/DSI
5. M.2:

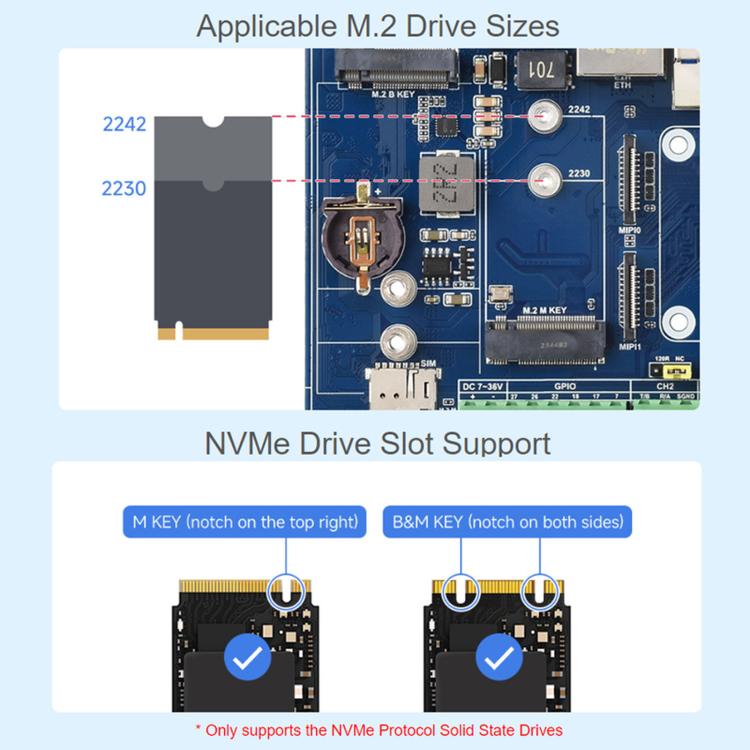

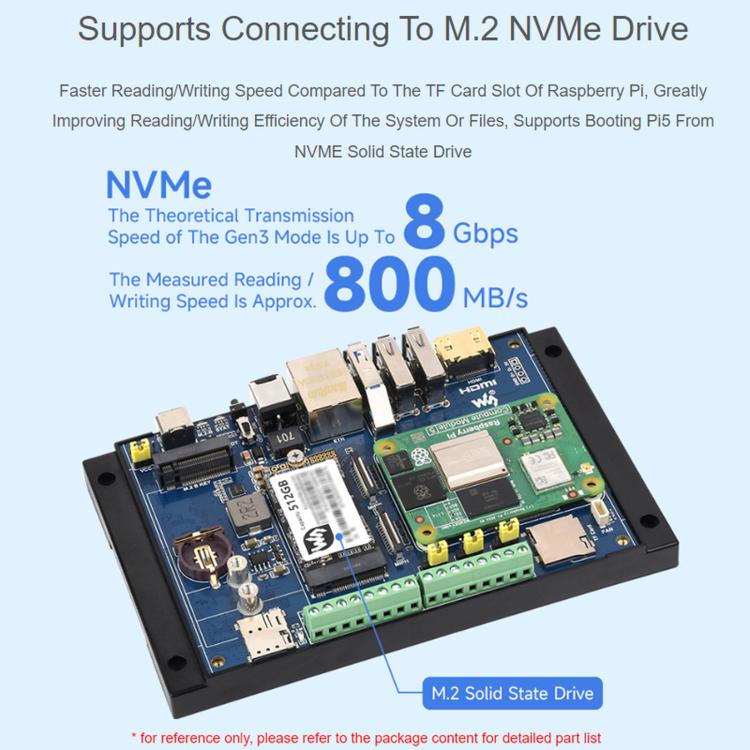

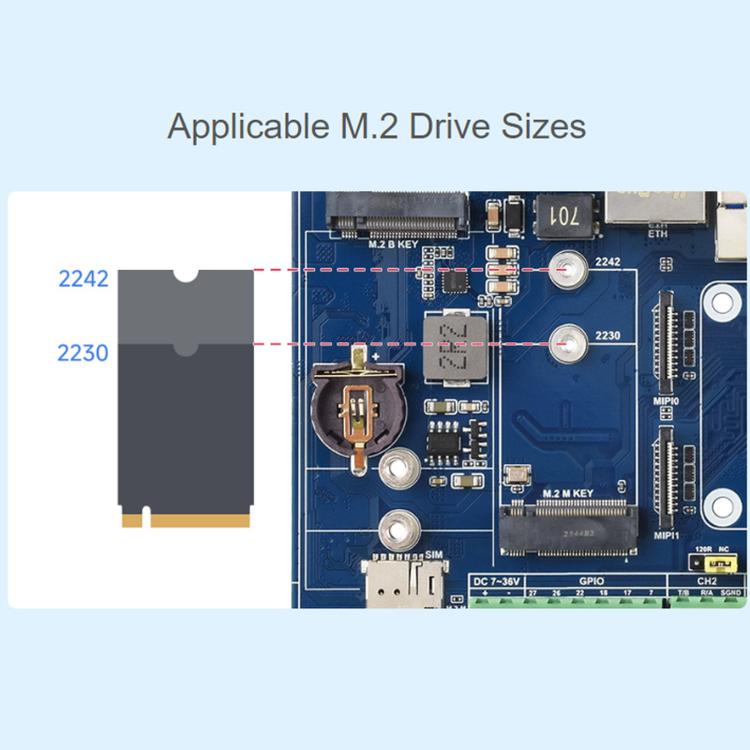

- M.2 M KEY (PCIe Gen2/3 x 1, con supporto per modulo NVMe o AI 2230/2242)
- M.2 B KEY / Mini-PCIe (richiede connessione tramite adattatore), con supporto per connessione a5G/4G/LoRa e altri moduli wireless
6. Memoria: slot per scheda Micro SD integrato (per le versioni senza eMMC)
7. Interfacce seriali: - 2 x RS485
- 1 x CAN, con supporto per velocità di comunicazione di 1 Mbps
8. Ingresso/Uscita: emette una piccola quantità di GPIO (collegati direttamente al core Compute Module 5)
9. Interfaccia ventola: connettore ventola PWM JST-SH a 4 pin da 5 V
10. Alimentazione: ampio intervallo di tensione da 7 V a 36 V (terminale), 5 V 5 A (Type-C)

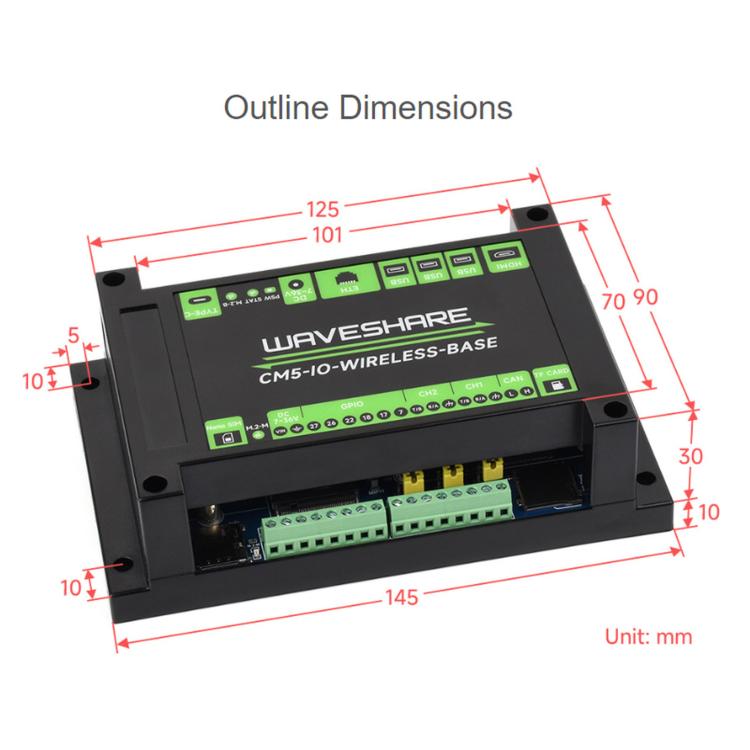

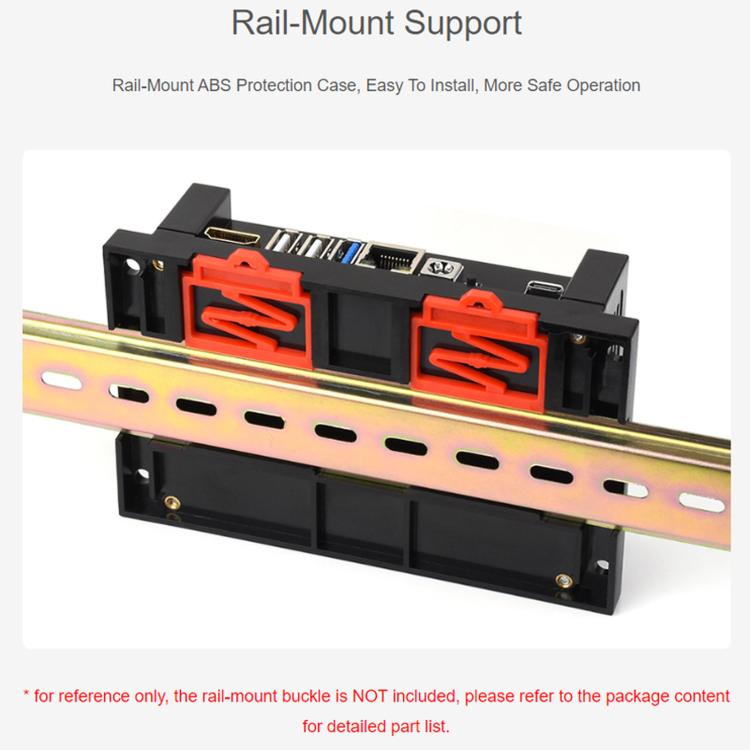

11. Dimensioni: 145 x 90 x 40 mm

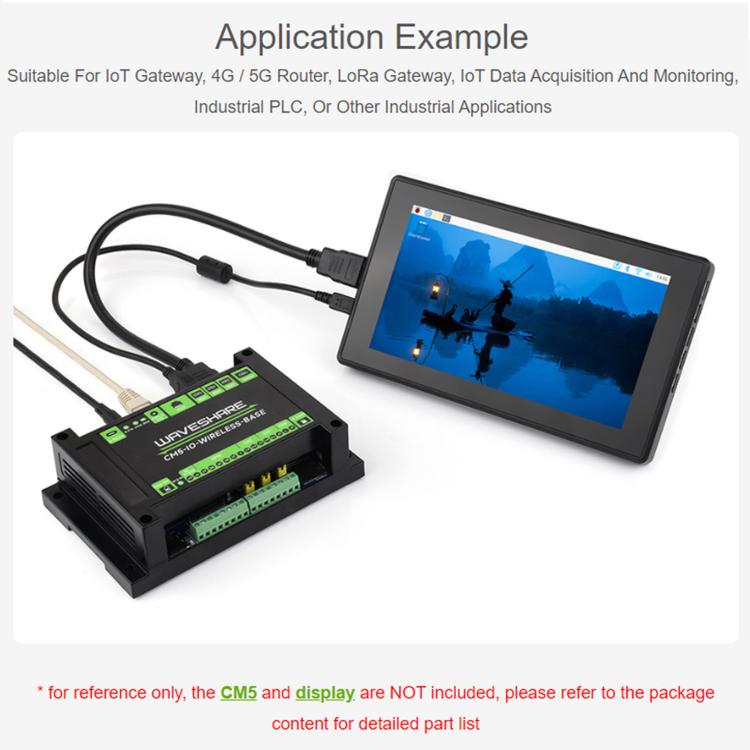

12. Adatto per gateway IoT, router wireless, raccolta dati intelligente e altri scenari applicativi IoT
13. Espandibile 4G/5G/LoRa, risorse di interfaccia multiple
14. Non collegare o scollegare alcun dispositivo ad eccezione di USB e HDMI quando è acceso
15. Tipo CPuò essere utilizzata come interfaccia USB SLAVE per masterizzare immagini o per l'alimentazione.
16. La scheda dispone di 3 interfacce USB, la corrente massima in uscita di 2 interfacce USB 2.0 è di 2 A e 1 interfaccia USB 3.0 può erogare 2 A indipendentemente (1 singola interfaccia USB 3.2 Gen1 + 2 interfacce USB 2.0).
17. Supporta 3 schermi con visualizzazione separata, aggiunge il driver MIPI DSI, indipendentemente dal fatto che lo schermo sia collegato, il sistema si connetterà di default e lo schermo visualizzerà in modalità schermo diviso (in base alla versione del sistema).
18. La scheda dispone di un'interfaccia M.2 M KEY, supporta il protocollo dell'unità disco rigido NVMe (o modulo AI con protocollo PCIE).

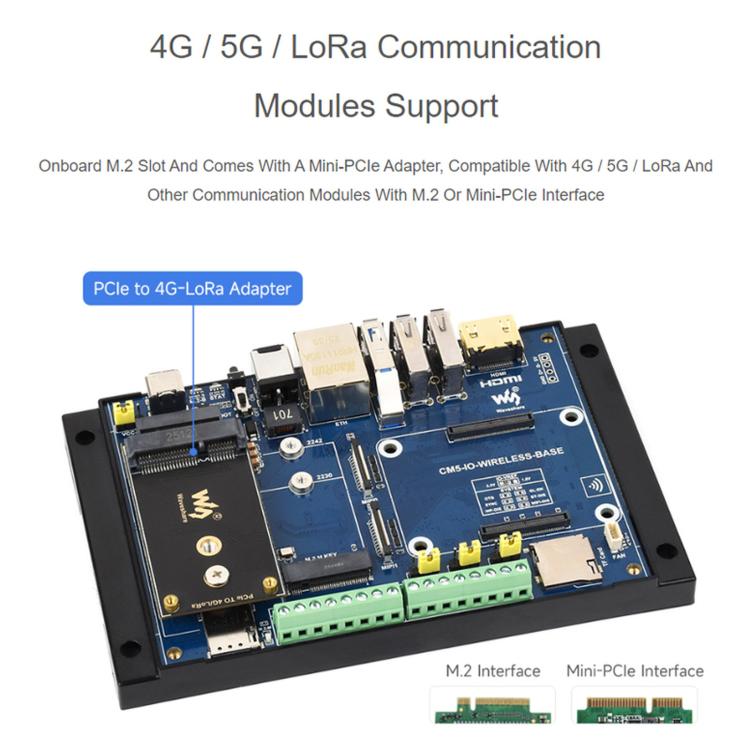

19. La scheda dispone di un'interfaccia M.2 B KEY, supporta il collegamento di un modulo di comunicazione 4G/5G o il collegamento di un modulo LoRa tramite una scheda adattatore.
20. 2 interfacce RS485 isolate + 1 interfaccia CAN isolata.
21. La scheda dispone di un interruttore BOOT, è possibile accendere l'interruttore BOOT prima dell'accensione, collegarsi al computer tramite TipoC per consentire al dispositivo di entrare in modalità di masterizzazione
22. Quando si utilizza il tipo C per la masterizzazione, non collegare altri dispositivi, altrimenti un'alimentazione insufficiente potrebbe rendere il dispositivo non rilevabile
