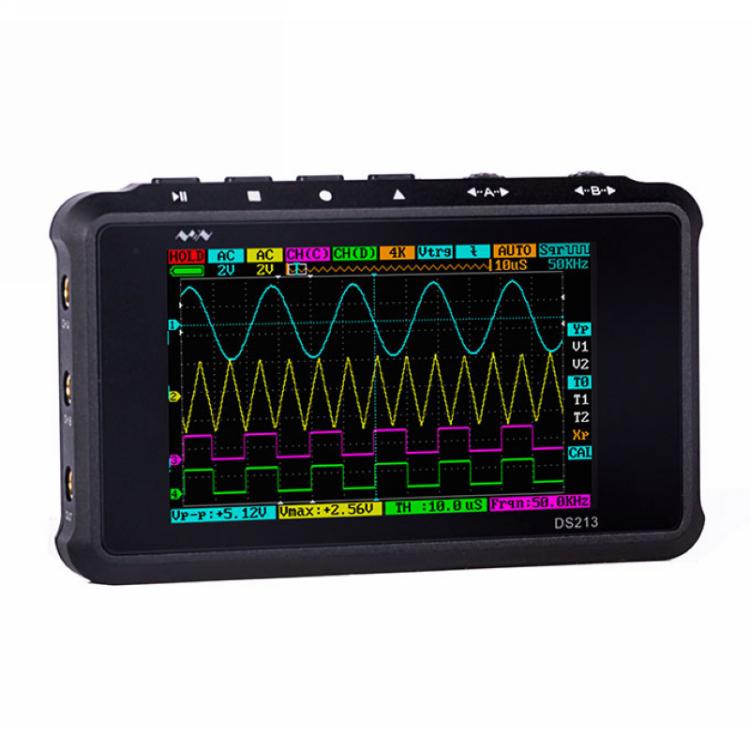

Mini Handheld Digital Storage Four-channel Automobile Maintenance Oscilloscope, DS213

Parametri tecnici:
1. CPU di controllo principale: ARM Cortex M3
2. FIFO e controllo: FPGA
3. ADC: HWD9288-100
4. Numero di canali analogici: 2 ([CH_A] [CH_B])
5. Numero di canali digitali: 2 ([CH_C] [CH_D])
6. Numero di canali di calcolo: INV [CH_A], INV [CH_B], [CH_A]+[CH_B], [CH_A]-[CH_B], [CH_C]&[CH_D], [CH_C] [CH_D]
7. Sensibilità verticale: 10 mV-10 V/div (1-2-5 STEP) (quando si utilizza una sonda x1);100 mV-100 V/div (1-2-5 STEP) (con sonda x10)
8. Risoluzione verticale: 8 bit
9. Profondità di memoria: 4 canali 4*4K
10. Modalità di accoppiamento in ingresso: CC, CA
11. Tensione di ingresso (MAX): 40 Vpp con sonda x1;400 Vpp con sonda x10
12. Tipo di trigger soft: trigger a fronte positivo e negativo, trigger a larghezza d'impulso, trigger logico
13. Modalità di trigger: automatica, standard, singola, scansione istantanea
14. Sorgente di trigger: [CH_A] [CH_B] [CH_C] [CH_D]
15. Sorgente del segnale: onda quadra: da 10 Hz a 8 MHz, 20 livelli di sorgente del segnale a 3 Vpp
16. Onda sinusoidale, onda triangolare, onda a dente di sega: da 10 Hz a 20 kHz, 11 livelli di sorgente del segnale a 3 Vpp
17. Capacità di archiviazione file: disco USB integrato da 8 MB
18. Formato di archiviazione file: BMP, BUF, CSV
19. Tipo di misurazione automatica: valore picco-picco, valore medio, valore efficace, frequenza, periodo, larghezza d'impulso, duty cycle
20. Misurazione tramite cursore: valore temporale, valore di ampiezza
21. 4 lineeDisplay:
- 1 riga: [CH_A], NASCONDI
- 2 righe: [CH_B], NASCONDI
- 3 righe: [CH_C], REC_1, REC_2, REC_3, REC_4, NASCONDI
- 4 righe: [CH_D], [CH_A]+[CH_B], [CH_A]-[CH_B], [CH_C]&[CH_D], [CH_C] [CH_D], NASCONDI
22. Modalità di campionamento: campionamento in tempo reale
23. Frequenza di campionamento: 100 Msa/s
24. Alimentazione a batteria: 1000 mAh
25. Dimensioni: 99,5x58,5x13,5 mm
26. Peso: 129 g
Caratteristiche del prodotto:
1. Oscilloscopio a memoria digitale per applicazioni di ingegneria elettronica, 5 tracce e 4 righe, basato su ARM CortexCore M3
2. Adottando un FPGA per gestire e controllare l'ADC esterno e la modalità di funzionamento della cache dati, fornisce 4 partizioni applicative, che possono essere utilizzate per caricare e aggiornare fino a 4 diversi firmware applicativi.
3. Unità flash USB da 8 MB integrata, in grado di memorizzare forme d'onda e aggiornare il firmware di sistema.
4. Il livello applicativo del codice dell'oscilloscopio è open source e gli utenti possono sviluppare il firmware dell'oscilloscopio in base alle proprie esigenze.
5. Dimensioni ridotte, peso leggero, facile da trasportare e portatile.
6. Può memorizzare i dati delle forme d'onda, l'analisi e il confronto delle forme d'onda sono più efficienti e intuitivi.
7. Diverse modalità di trigger, supportano il trigger su fronte positivo e negativo, il trigger logico e il trigger a larghezza d'impulso.
8. Potenti capacità di elaborazione delle forme d'onda, in grado di misurare automaticamente tensione, frequenza, larghezza d'impulso e altri parametri.
Contenuto della confezione:
1 host per oscilloscopio
(1 sonda per oscilloscopio)
(10 sonde per oscilloscopio)
Cacciavite esagonale a L1
Cavo di ricarica micro-USB x 1
