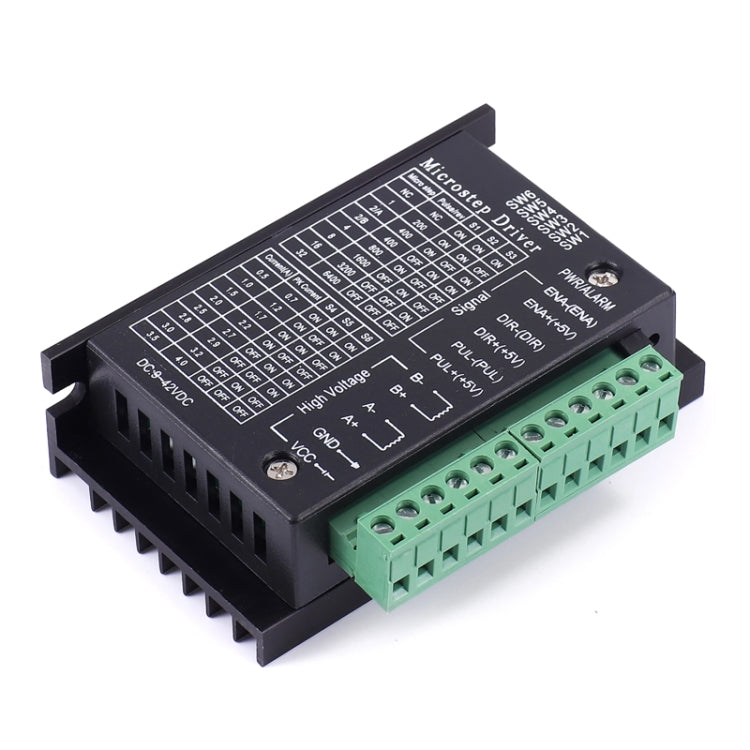

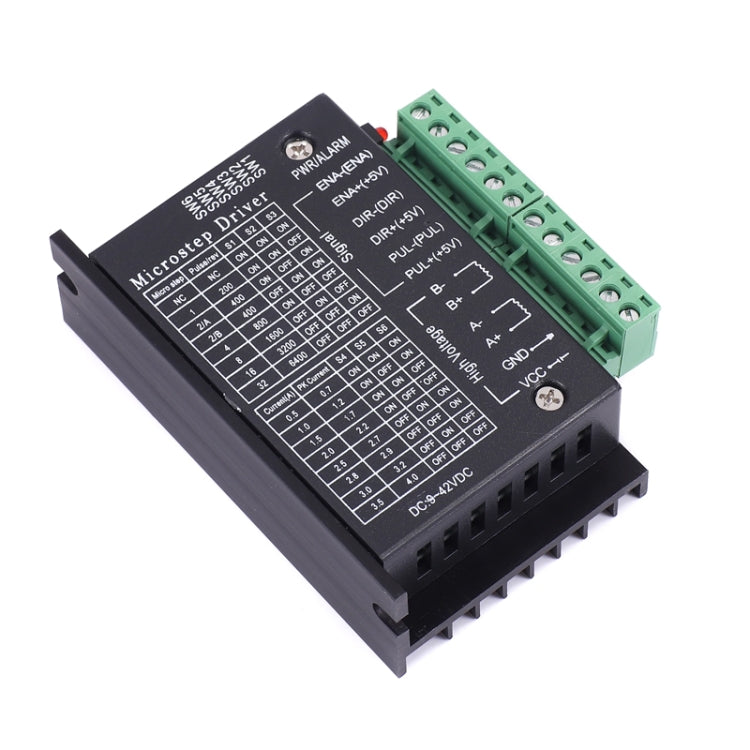

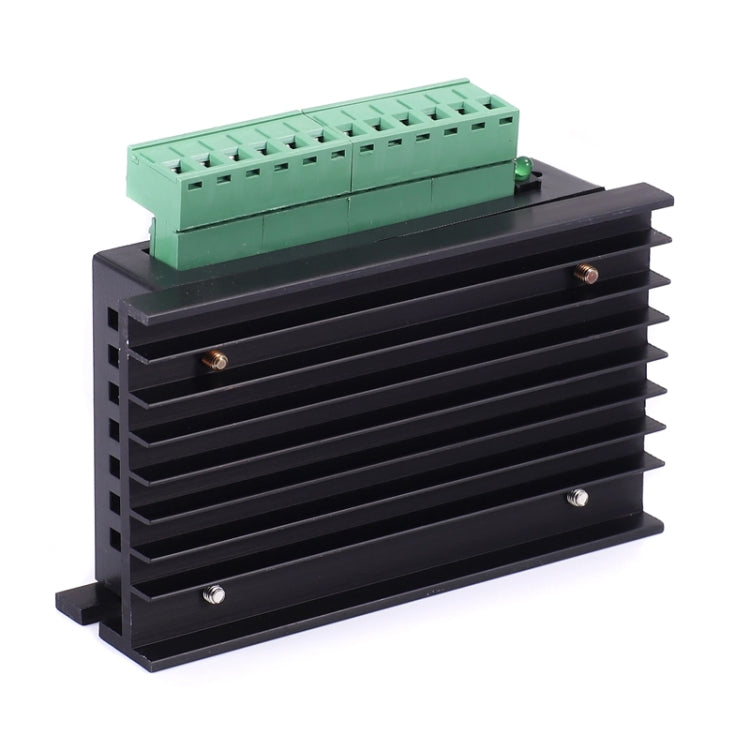

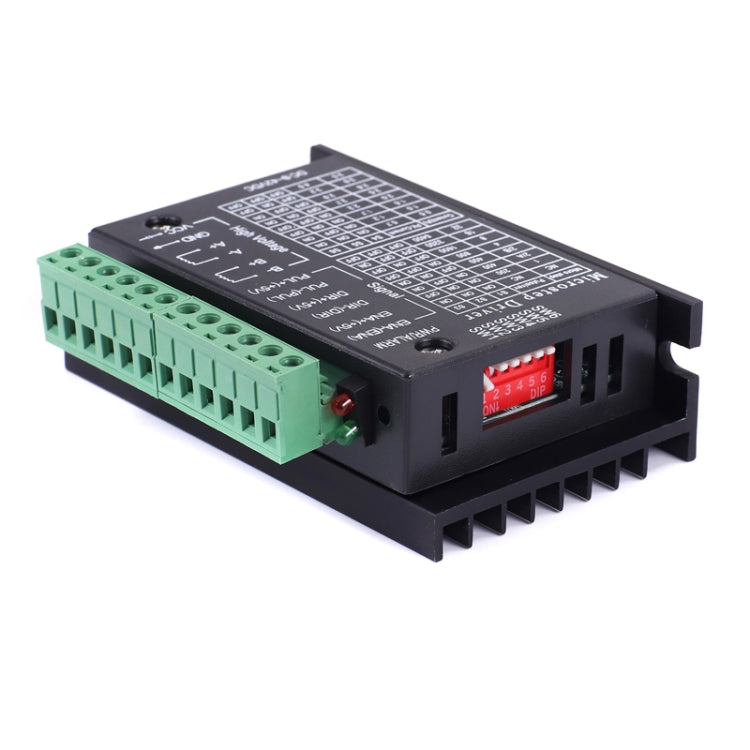

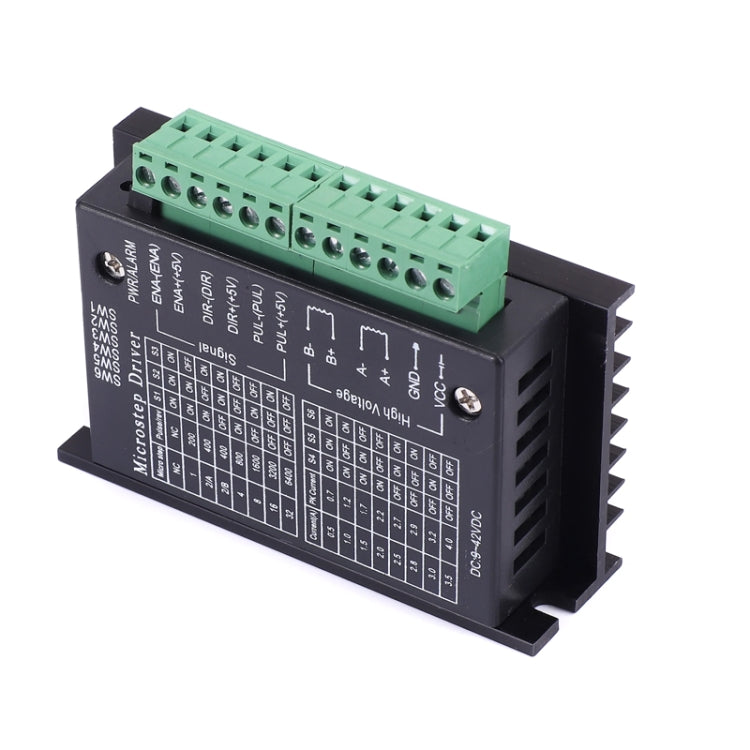

Driver motore passo-passo TB6600 versione aggiornata 4.0A 42V DC 32 suddivisione 42/57/86, TB6600 Upgrade Version

1. Alimentazione 9V-40V CC
2. Driver bipolare a corrente costante di fase H-bridge
3. Fino a 4,0A di corrente di uscita selezionabile
4. 6 modalità di suddivisione fino a 32 suddivisioni selezionabili
5. Isolamento ottico ad alta velocità del segnale di ingresso
6. Interfaccia standard comune positiva a singolo impulso
7. Funzione di attesa offline
8. Contenitore semi-chiuso per ambienti più esigenti
9. Fornisce una funzione di blocco della corrente semi-automatica a risparmio energetico
10. Protezione della temperatura integrata e protezione da sovracorrente
11. Motore passo-passo applicabile: 42, 57, 86 tipo 2 fasi 4 fasi (4 fili 6 fili 8 fili)
12. Peso: circa 201 g
Descrizione della definizione del terminale di cablaggio:
-Terminale di ingresso del segnale:
1. CP+: terminale positivo di ingresso del segnale a impulsi
2. CP-: terminale negativo di ingresso del segnale a impulsi
3. DIR+: motore in avantie terminale positivo di controllo inverso
4. DIR-: terminale negativo di controllo motore avanti e indietro
5. EN+: terminale positivo di controllo motore offline
6. EN-: terminale negativo di controllo motore offline
-Collegamento avvolgimento motore:
1. A+: collegare la fase A+ dell'avvolgimento motore
2. A-: collegare alla fase A- dell'avvolgimento motore
3. B+: collegare la fase B+ dell'avvolgimento motore
4. B-: collegare la fase B- dell'avvolgimento motore
-Collegamenti per tensione di esercizio:
1. VCC: alimentazione CC positiva (nota: 10 V ＜VCC ＜42 V)
2. GND: alimentazione CC negativa
-L'interfaccia del segnale di ingresso ha due metodi di connessione: gli utenti possono utilizzare il metodo di connessione anodo comune o il metodo di connessione catodo comune in base alle esigenze
1. Connessione anodo comune: collegare CP+, DIR+ ed EN+ all'alimentazione del sistema di controllo, se l'alimentazione è +5 V, può essere collegata direttamente, se l'alimentazione è maggioredi +5V, allora è necessario aggiungere un altro resistore di limitazione della corrente esterno R, per garantire che l'accoppiatore ottico interno del driver possa fornire una corrente di pilotaggio di 8-15mA.segnale di ingresso a impulsi tramite l'accesso CP;in questo momento, DIR-, EN- nel livello basso di attivo
2. Collegamento catodo comune: collegare CP-, DIR- ed EN- alla terra del sistema di controllo (SGND, isolato dalla terra dell'alimentatore);il segnale di ingresso a impulsi +5V viene aggiunto tramite CP+;in questo momento, DIR+ ed EN+ sono attivi ad alto livello.il valore del resistore di limitazione della corrente R è lo stesso di quello del collegamento anodo comune
3. Nota: il terminale EN potrebbe non essere collegato, il rotore del motore è in uno stato libero (stato offline) quando EN è valido, quindi è possibile ruotare manualmente il rotore del motore per eseguire la regolazione più adatta.dopo aver completato la regolazione manuale, impostare EN sullo stato non valido per continuare il controllo automatico
