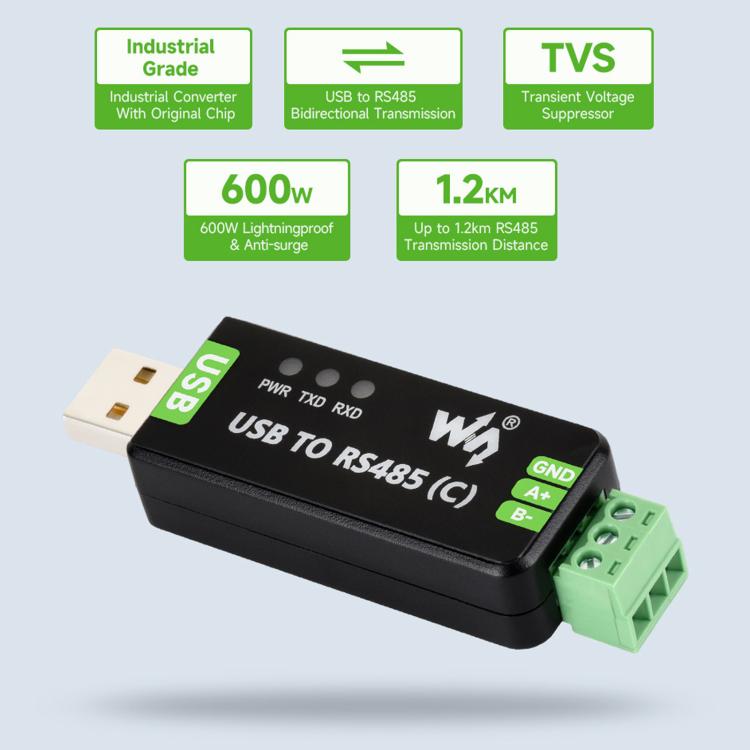

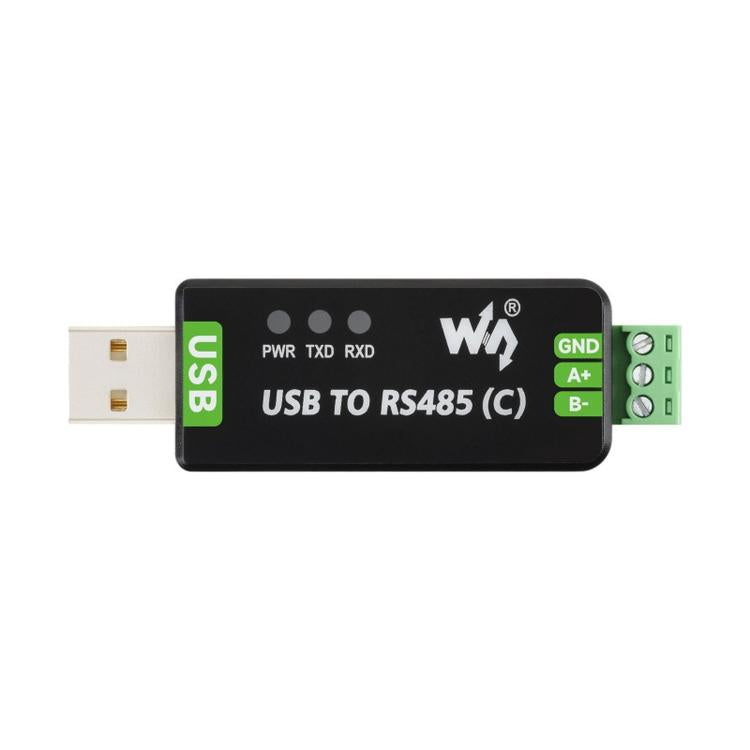

Convertitore bidirezionale isolato di livello industriale da USB a RS485 C Waveshare 34620, 34620

1. Il convertitore USB-RS485 (C) è un convertitore USB-RS485 bidirezionale isolato di livello industriale basato sul chip FT232RNL.Converte la porta USB di un host in un'interfaccia bus differenziale RS485 ed è adatto per applicazioni quali controllo industriale, debug di dispositivi, comunicazione Modbus e comunicazione seriale a lunga distanza.2. Supporta la comunicazione da USB a RS485.

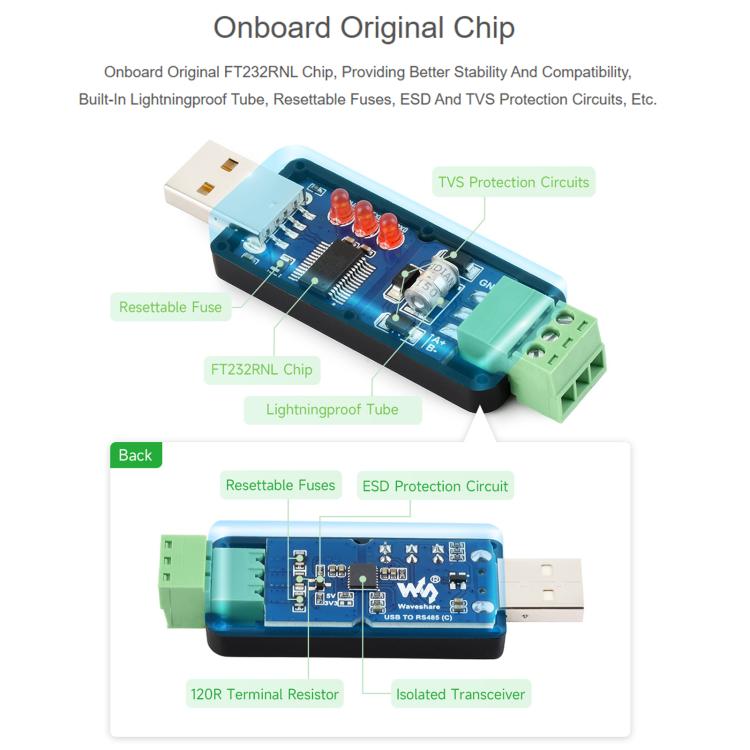

3. Utilizza il chip FT232RNL originale;offre una comunicazione ad alta velocità, stabile e affidabile con un'eccellente compatibilità.
4. È dotato di un transceiver isolato integrato con isolamento elettrico e protezione ESD, che migliorano efficacemente la stabilità della comunicazione e la resistenza alle interferenze in ambienti industriali.
5. Include un TVS (Transient Voltage Suppressor) integrato per sopprimere efficacemente le sovratensioni e i picchi di tensione transitori.Fornisce protezione contro i fulmini e le scariche elettrostatiche (ESD).
6. Dotato di fusibile ripristinabile e diodi di protezione per garantire una corrente e una tensione di uscita stabili, prevenire sovracorrenti e sovratensioni e migliorare la resistenza alle sovratensioni.
7. Dispone di 3 indicatori LED integrati per un facile monitoraggio dell'alimentazione e dello stato di trasmissione/ricezione del segnale.
Specifiche:
1. Velocità di comunicazione: chip FT232RNL, da 300 bps a 512000 bps
2. Interfaccia host: USB
3. Interfaccia dispositivo: RS485
4. Sistemi operativi: compatibile con Mac, Linux, Android, WinCE e Windows
Interfaccia USB
1. Tensione di funzionamento: 5 V
2. Tipo di connettore: USB-A
3. Protezione dell'interfaccia: fusibile ripristinabile da 200 mA, protezione ESD
4. Distanza di trasmissione: circa5 metri
Interfaccia RS485

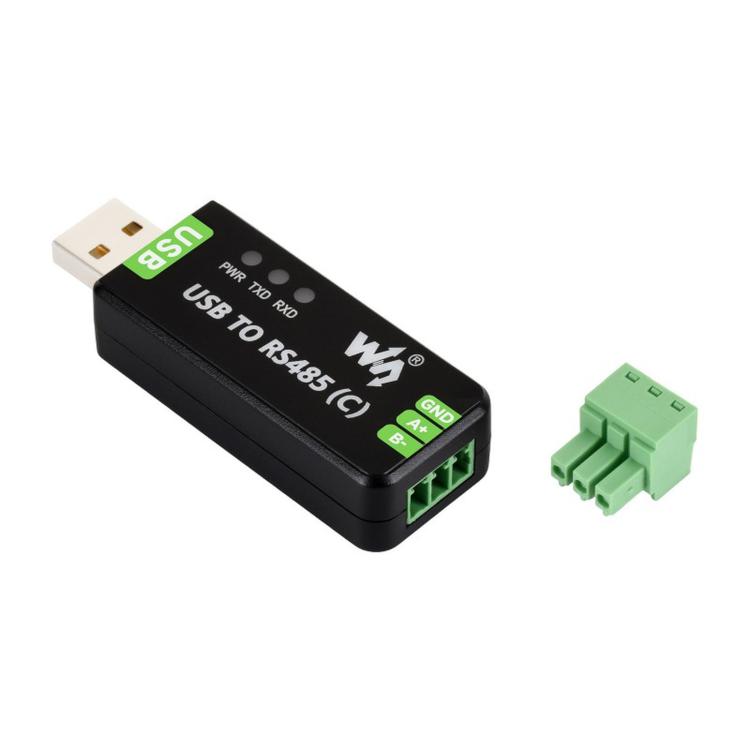

1. Tipo di connettore: Morsetto a vite
2. Pin dell'interfaccia: A+, B-, GND
3. Controllo della direzione: L'hardware rileva e controlla automaticamente la direzione di trasmissione dei dati
4. Protezione dell'interfaccia: Protezione da sovratensioni/fulmini da 600 W e protezione ESD da 15 kV (resistenza di terminazione da 120 Ω integrata)
5. Tensione di isolamento: Optoisolamento, fino a 2,5 kV

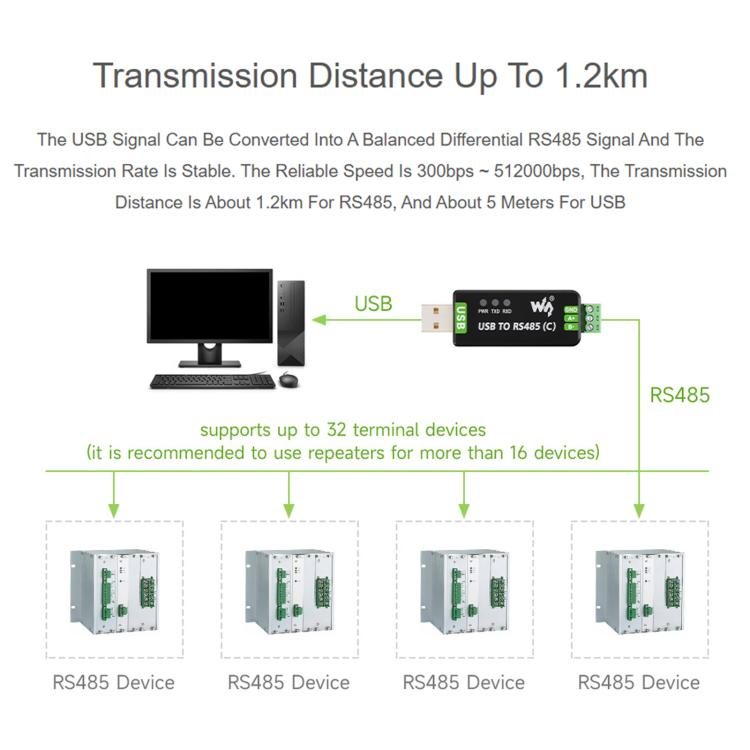

6. Distanza di trasmissione: Circa 1200 metri (a basse velocità di trasmissione dati)
7. Modalità di trasmissione: Punto-multipunto (fino a 32 nodi; ripetitori consigliati per più di 16 nodi)

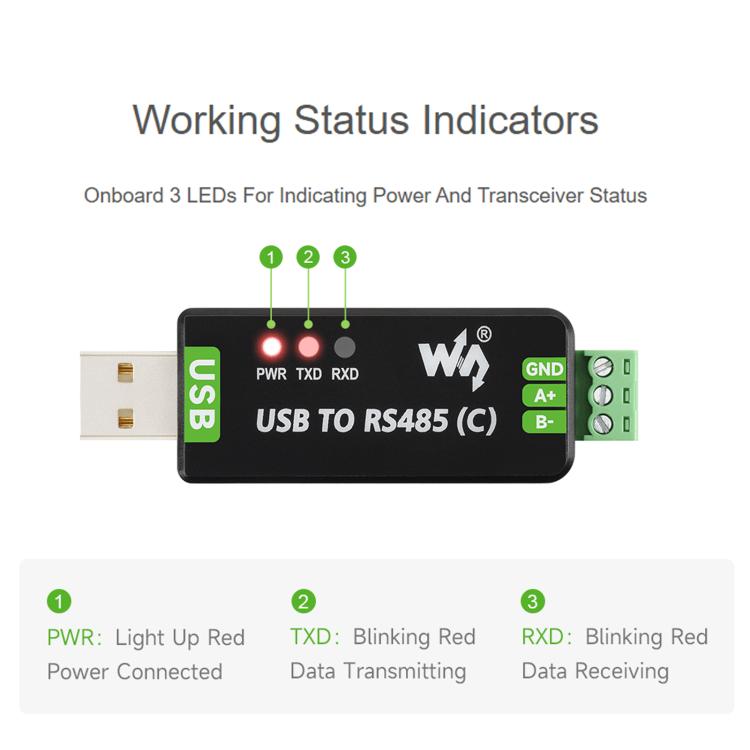

Indicatori
PWR: Indicatore di alimentazione;si illumina di rosso quando è collegato tramite USB e viene rilevata tensione
TXD: Indicatore di trasmissione;si illumina quando vengono inviati dati da USB. Si illumina di rosso quando vengono trasmessi dati dalla porta.
RXD: Indicatore di ricezione;si illumina di rosso quando vengono ricevuti dati dall'interfaccia del dispositivo.
