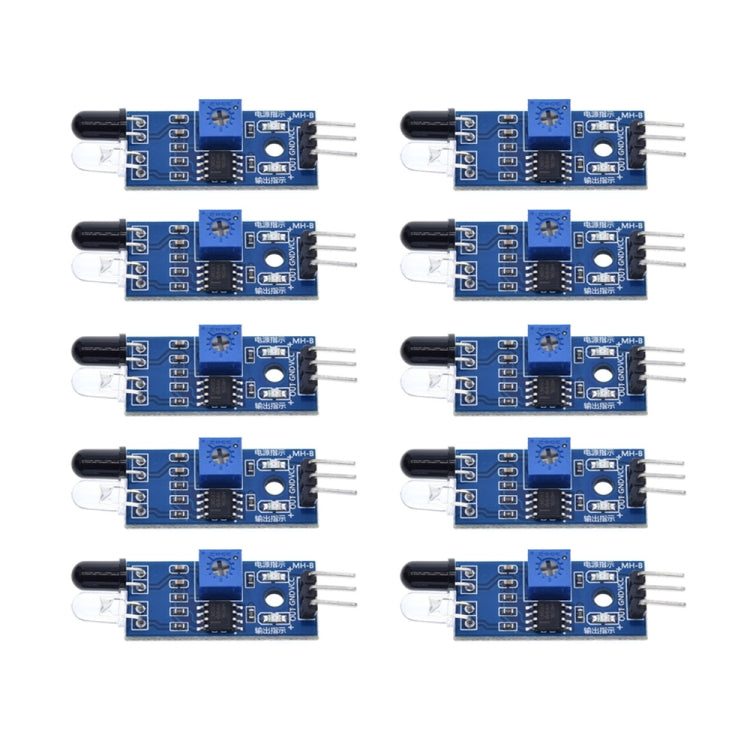

10 PCS Sensore di prevenzione degli ostacoli per auto intelligente a infrarossi Sensore robot interruttore fotoelettrico

1. Il modulo sensore ha una forte adattabilità alla luce ambientale. Ha un paio di emettitori a infrarossi e ricevendo tubi. Il tubo di emissione emette una certa frequenza dei raggi infrarossi. Quando la direzione di rilevamento incontra un ostacolo (superficie riflettente), i raggi a infrarossi vengono riflessi dal tubo ricevente dopo aver ricevuto ed elaborato dal circuito del comparatore, la spia verde si accende e l'interfaccia di uscita del segnale emetterà un segnale digitale ( un segnale di basso livello). La distanza di rilevamento può essere regolata dalla manopola del potenziometro. L'intervallo di distanza effettivo è 2-30 cm e la tensione di lavoro è 3.3. V-5V.
2. La distanza di rilevamento del sensore può essere regolata da un potenziometro, che ha le caratteristiche di bassa interferenza, un facile assemblaggio e un uso conveniente.
3. Ampiamente utilizzato in molte occasioni come l'evitamento degli ostacoli del robot, il carrello per evitare ostacoli, il conteggio della linea di assemblaggio e il monitoraggio della linea in bianco e nero.
4. La porta di uscita dal modulo del sensore può essere collegata direttamente alla porta IO del microcomputer a chip singolo, oppure può guidare direttamente un relè 5V; Modalità di connessione: VCC-VCC; GND-GND; Fuori-io.
5. Il comparatore adotta LM393, che funziona stabilmente;
6. Il modulo può essere alimentato da un alimentatore 3-5V CC. Quando l'alimentazione è accesa, l'indicatore di energia rossa si accende;
7. Con foro a vite da 3 mm, facile da riparare e installare;
8. Dimensioni del circuito stampato: 3.2 cm x 1.4 cm
9. Descrizione dell'interfaccia del modulo
-VCC esterno 3.3V-5V Tensione (può essere collegata direttamente con microcomputer a chip singolo 5V e microcomputer a chip da 3,3 V)
-GND GND esterno
-Out Small Board Digital Output Interface (0 e 1)
