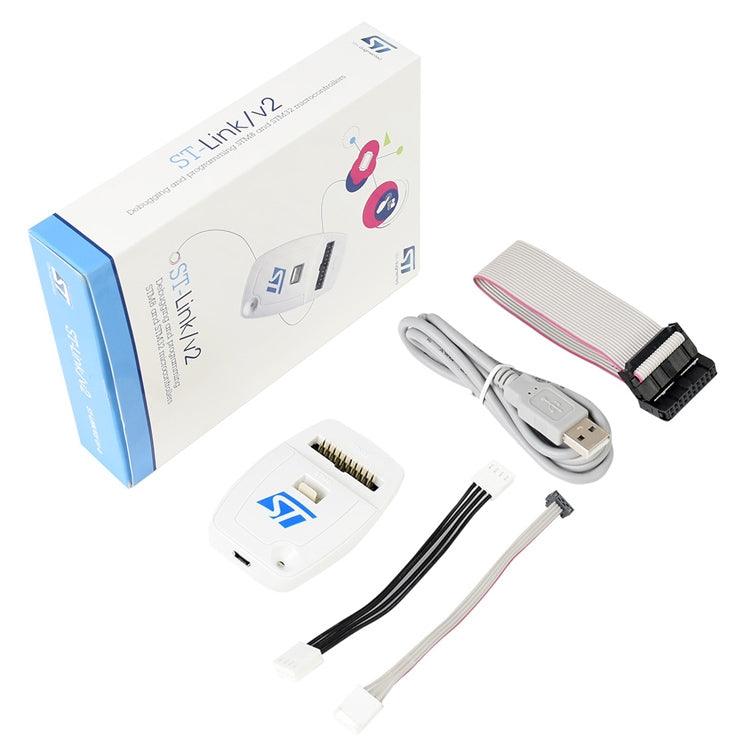

Waveshare ST-LINK/V2 (EN), programmatori e debugger STM
€50,96
Disponibile
Descrizione 1. ST-LINK / V2 è un debugger e programmatore in-circuit per le famiglie di microcontrollori STM8 e STM32. Le interfacce SWIM (Single Wire Interface Module) e JTAG / serial wire debugging (SWD) vengono utilizzate...
Pagamenti sicuri
Acquista con metodi di pagamento protetti.
Spedizione tracciata
Segui il tuo ordine dopo l’acquisto.
Assistenza clienti
Supporto disponibile per informazioni sul prodotto.
Descrizione prodotto
Descrizione
1. ST-LINK / V2 è un debugger e programmatore in-circuit per le famiglie di microcontrollori STM8 e STM32. Le interfacce SWIM (Single Wire Interface Module) e JTAG / serial wire debugging (SWD) vengono utilizzate per comunicare con qualsiasi microcontrollore STM8 o STM32 situato su una scheda dell'applicazione.
2. Le applicazioni STM8 utilizzano l'interfaccia USB a piena velocità per comunicare con il software ST Visual Develop (STVD) o ST Visual Program (STVP) di STMicroelectronic.
3. Le applicazioni STM32 utilizzano l'interfaccia USB a piena velocità per comunicare con gli ambienti di sviluppo integrati Atollic, IAR, Keil o TASKING.
Caratteristiche principali
1. Alimentazione 5V fornita da un connettore USB
2. Interfaccia compatibile con USB 2.0 a piena velocità
3. Cavo da USB standard A a mini B
4. Caratteristiche specifiche di SWIM
5. Tensione di applicazione da 1,65 V a 5,5 V supportata sull'interfaccia SWIM
6. SWIM modalità a bassa velocità e ad alta velocità supportate
7. Velocità di programmazione SWIM: 9,7 Kbyte / s a bassa velocità e 12,8 Kbyte / s ad alta velocità
8. Cavo SWIM per il collegamento all'applicazione tramite un connettore standard ERNI verticale (rif: 284697 o 214017) o orizzontale (rif: 214012)
9. Cavo SWIM per il collegamento all'applicazione tramite un'intestazione pin o un connettore passo 2,54 mm
10. Caratteristiche specifiche di JTAG
11. Tensione di applicazione da 1,65 V a 3,6 V supportata sull'interfaccia JTAG e ingressi con tolleranza di 5 V
12. Cavo JTAG per il collegamento a un connettore JTAG standard a 20 pin passo 2,54 mm
13. Funzionalità di aggiornamento diretto del firmware supportata (DFU)
14. LED di stato che lampeggia durante la comunicazione con il PC
15. Temperatura di esercizio da 0 a 50 ° C
Esempio di applicazione
Collegamento del PC e della scheda dell'applicazione STM8 / STM32 tramite ST-LINK / V2 per stabilire la connessione hardware
Connessione con applicazioni STM8
L'ST-LINK / V2 deve essere collegato all'applicazione STM8 tramite il cavo SWIM. Con il prodotto vengono forniti due cavi SWIM:
- Nastro piatto SWIM con un connettore ERNI standard a un'estremità e un connettore a 4 pin all'altra estremità
- Nastro piatto SWIM terminato con un connettore a 4 pin, 2,54 mm, economico su due lati
Connessione con applicazioni STM32
Per gli sviluppi STM32, ST-LINK / V2 deve essere collegato all'applicazione utilizzando il nastro piatto JTAG femmina-femmina standard a 20 pin fornito.
Stato ST-LINK / V2
Il LED etichettato "COM" sopra ST-LINK / V2 mostra lo stato ST-LINK / V2 (qualunque sia il tipo di connessione). Quando il:
1. Il LED lampeggia in ROSSO: è in corso la prima enumerazione USB con il PC. Se continua a lampeggiare in ROSSO, forse il driver USB NON è stato trovato.
2. Il LED è ROSSO: la comunicazione tra ST-LINK / V2 e il PC è stabilita (fine dell'enumerazione).
3. Il LED lampeggia VERDE / ROSSO: è in corso lo scambio di dati tra il target e il PC.
4. Il LED è VERDE: l'ultima comunicazione è andata a buon fine.
5. Il LED è ARANCIONE: la comunicazione ST-LINK / V2 con il target è fallita.
1. ST-LINK / V2 è un debugger e programmatore in-circuit per le famiglie di microcontrollori STM8 e STM32. Le interfacce SWIM (Single Wire Interface Module) e JTAG / serial wire debugging (SWD) vengono utilizzate per comunicare con qualsiasi microcontrollore STM8 o STM32 situato su una scheda dell'applicazione.
2. Le applicazioni STM8 utilizzano l'interfaccia USB a piena velocità per comunicare con il software ST Visual Develop (STVD) o ST Visual Program (STVP) di STMicroelectronic.
3. Le applicazioni STM32 utilizzano l'interfaccia USB a piena velocità per comunicare con gli ambienti di sviluppo integrati Atollic, IAR, Keil o TASKING.
Caratteristiche principali
1. Alimentazione 5V fornita da un connettore USB
2. Interfaccia compatibile con USB 2.0 a piena velocità
3. Cavo da USB standard A a mini B
4. Caratteristiche specifiche di SWIM
5. Tensione di applicazione da 1,65 V a 5,5 V supportata sull'interfaccia SWIM
6. SWIM modalità a bassa velocità e ad alta velocità supportate
7. Velocità di programmazione SWIM: 9,7 Kbyte / s a bassa velocità e 12,8 Kbyte / s ad alta velocità
8. Cavo SWIM per il collegamento all'applicazione tramite un connettore standard ERNI verticale (rif: 284697 o 214017) o orizzontale (rif: 214012)
9. Cavo SWIM per il collegamento all'applicazione tramite un'intestazione pin o un connettore passo 2,54 mm
10. Caratteristiche specifiche di JTAG
11. Tensione di applicazione da 1,65 V a 3,6 V supportata sull'interfaccia JTAG e ingressi con tolleranza di 5 V
12. Cavo JTAG per il collegamento a un connettore JTAG standard a 20 pin passo 2,54 mm
13. Funzionalità di aggiornamento diretto del firmware supportata (DFU)
14. LED di stato che lampeggia durante la comunicazione con il PC
15. Temperatura di esercizio da 0 a 50 ° C
Esempio di applicazione
Collegamento del PC e della scheda dell'applicazione STM8 / STM32 tramite ST-LINK / V2 per stabilire la connessione hardware
Connessione con applicazioni STM8
L'ST-LINK / V2 deve essere collegato all'applicazione STM8 tramite il cavo SWIM. Con il prodotto vengono forniti due cavi SWIM:
- Nastro piatto SWIM con un connettore ERNI standard a un'estremità e un connettore a 4 pin all'altra estremità
- Nastro piatto SWIM terminato con un connettore a 4 pin, 2,54 mm, economico su due lati
Connessione con applicazioni STM32
Per gli sviluppi STM32, ST-LINK / V2 deve essere collegato all'applicazione utilizzando il nastro piatto JTAG femmina-femmina standard a 20 pin fornito.
Stato ST-LINK / V2
Il LED etichettato "COM" sopra ST-LINK / V2 mostra lo stato ST-LINK / V2 (qualunque sia il tipo di connessione). Quando il:
1. Il LED lampeggia in ROSSO: è in corso la prima enumerazione USB con il PC. Se continua a lampeggiare in ROSSO, forse il driver USB NON è stato trovato.
2. Il LED è ROSSO: la comunicazione tra ST-LINK / V2 e il PC è stabilita (fine dell'enumerazione).
3. Il LED lampeggia VERDE / ROSSO: è in corso lo scambio di dati tra il target e il PC.
4. Il LED è VERDE: l'ultima comunicazione è andata a buon fine.
5. Il LED è ARANCIONE: la comunicazione ST-LINK / V2 con il target è fallita.
