Prodotto selezionato
STLINK-V3SET, debugger / programmatore modulare per STM32 / STM8
€92,41
Disponibile
STLINK-V3SET, debugger e programmatore in-circuit modulare per STM32 / STM8Descrizione1. STLINK-V3SET è una sonda di debug e programmazione stand-alone modulare per i microcontrollori STM8 e STM32. È composto da un modulo principale e da una...
Pagamenti sicuri
Acquista con metodi di pagamento protetti.
Spedizione tracciata
Segui il tuo ordine dopo l’acquisto.
Assistenza clienti
Supporto disponibile per informazioni sul prodotto.
Descrizione prodotto
STLINK-V3SET, debugger e programmatore in-circuit modulare per STM32 / STM8
Descrizione
1. STLINK-V3SET è una sonda di debug e programmazione stand-alone modulare per i microcontrollori STM8 e STM32. È composto da un modulo principale e da una scheda adattatore complementare.
2. Le interfacce SWIM e JTAG / SWD vengono utilizzate per comunicare con qualsiasi microcontrollore STM8 o STM32 situato su una scheda dell'applicazione.
3. STLINK-V3SET fornisce anche un'interfaccia della porta COM virtuale che consente al PC host di comunicare con il microcontrollore di destinazione attraverso una UART e interfacce bridge (SPI, I2C, CAN, GPIO) che consentono, ad esempio, la programmazione del target tramite bootloader.
4. L'architettura modulare di STLINK-V3SET consente di estendere le sue caratteristiche principali attraverso moduli aggiuntivi come la scheda adattatore.
Caratteristiche principali
1. Sonda stand-alone con estensioni modulari
2. Autoalimentato tramite un connettore USB Micro-B (non fornisce alimentazione all'applicazione di destinazione)
3. Interfaccia compatibile con USB 2.0 ad alta velocità
4. Supporto per l'aggiornamento diretto del firmware (DFU), da utilizzare con più dispositivi futuri
- Funzionalità specifiche JTAG / serial wire debugging (SWD):
- Supporto della tensione di applicazione da 3 V a 3,6 V e ingressi con tolleranza di 5 V.
- Cavi piatti da STDC14 a MIPI10 / STDC14 / MIPI20 (connettori con passo 1,27 mm)
- Cavo piatto per JTAG / SWD a 20 pin (passo 2,54 mm) (cavo extra gratuito da Waveshare)
- Supporto di comunicazione SWD e visualizzatore di filo seriale (SWV)
5. Caratteristiche specifiche di SWIM (disponibile solo con scheda adattatore MB1440):
- Supporto della tensione di applicazione da 1,65 V a 5,5 V.
- Testata SWIM (passo 2,54 mm)
- Cavi SWIM con doppi connettori a 4 pin / connettore a 4 pin a pin separati (passo 2,54 mm) (cavi extra liberi da Waveshare)
- Supporto per le modalità SWIM a bassa velocità e ad alta velocità
6. Caratteristiche specifiche della porta COM virtuale (VCP):
- Supporto della tensione di applicazione da 3 V a 3,6 V sull'interfaccia UART e ingressi con tolleranza di 5 V.
- Frequenza VCP fino a 15 MHz
- Disponibile sul connettore di debug STDC14 (non disponibile su MIPI10)
7. Bridge multipercorso USB a SPI / UART / I2C / CAN / GPIO caratteristiche specifiche:
- Supporto della tensione di applicazione da 3 V a 3,6 V e ingressi con tolleranza di 5 V.
- Segnali disponibili solo su scheda adattatore (MB1440)
8. Programmazione Flash drag-and-drop
9. Due LED di colore: comunicazione, alimentazione
Software supportato
1. STM32CubeProgrammer
2. KEIL RVMDK
3. IAR EWARM
4. IDE basati su GCC
Dispositivi supportati
1. Tutti gli MCU STM8 con interfaccia SWIM
2. Tutti gli MCU STM32 con interfaccia JTAG / SWD
Contenuto della confezione
1. STLINK-V3SET x1
2. Cavo da spina USB tipo A a spina micro B x1
3. Nastro piatto JTAG / SWD a 20 pin (extra gratuito) x1
4. Cavo SWIM doppio connettore a 4 pin (extra gratuito) x1
5. Connettore SWIM a 4 pin per cavo a pin separati (extra gratuito) x1
Descrizione
1. STLINK-V3SET è una sonda di debug e programmazione stand-alone modulare per i microcontrollori STM8 e STM32. È composto da un modulo principale e da una scheda adattatore complementare.
2. Le interfacce SWIM e JTAG / SWD vengono utilizzate per comunicare con qualsiasi microcontrollore STM8 o STM32 situato su una scheda dell'applicazione.
3. STLINK-V3SET fornisce anche un'interfaccia della porta COM virtuale che consente al PC host di comunicare con il microcontrollore di destinazione attraverso una UART e interfacce bridge (SPI, I2C, CAN, GPIO) che consentono, ad esempio, la programmazione del target tramite bootloader.
4. L'architettura modulare di STLINK-V3SET consente di estendere le sue caratteristiche principali attraverso moduli aggiuntivi come la scheda adattatore.
Caratteristiche principali
1. Sonda stand-alone con estensioni modulari
2. Autoalimentato tramite un connettore USB Micro-B (non fornisce alimentazione all'applicazione di destinazione)
3. Interfaccia compatibile con USB 2.0 ad alta velocità
4. Supporto per l'aggiornamento diretto del firmware (DFU), da utilizzare con più dispositivi futuri
- Funzionalità specifiche JTAG / serial wire debugging (SWD):
- Supporto della tensione di applicazione da 3 V a 3,6 V e ingressi con tolleranza di 5 V.
- Cavi piatti da STDC14 a MIPI10 / STDC14 / MIPI20 (connettori con passo 1,27 mm)
- Cavo piatto per JTAG / SWD a 20 pin (passo 2,54 mm) (cavo extra gratuito da Waveshare)
- Supporto di comunicazione SWD e visualizzatore di filo seriale (SWV)
5. Caratteristiche specifiche di SWIM (disponibile solo con scheda adattatore MB1440):
- Supporto della tensione di applicazione da 1,65 V a 5,5 V.
- Testata SWIM (passo 2,54 mm)
- Cavi SWIM con doppi connettori a 4 pin / connettore a 4 pin a pin separati (passo 2,54 mm) (cavi extra liberi da Waveshare)
- Supporto per le modalità SWIM a bassa velocità e ad alta velocità
6. Caratteristiche specifiche della porta COM virtuale (VCP):
- Supporto della tensione di applicazione da 3 V a 3,6 V sull'interfaccia UART e ingressi con tolleranza di 5 V.
- Frequenza VCP fino a 15 MHz
- Disponibile sul connettore di debug STDC14 (non disponibile su MIPI10)
7. Bridge multipercorso USB a SPI / UART / I2C / CAN / GPIO caratteristiche specifiche:
- Supporto della tensione di applicazione da 3 V a 3,6 V e ingressi con tolleranza di 5 V.
- Segnali disponibili solo su scheda adattatore (MB1440)
8. Programmazione Flash drag-and-drop
9. Due LED di colore: comunicazione, alimentazione
Software supportato
1. STM32CubeProgrammer
2. KEIL RVMDK
3. IAR EWARM
4. IDE basati su GCC
Dispositivi supportati
1. Tutti gli MCU STM8 con interfaccia SWIM
2. Tutti gli MCU STM32 con interfaccia JTAG / SWD

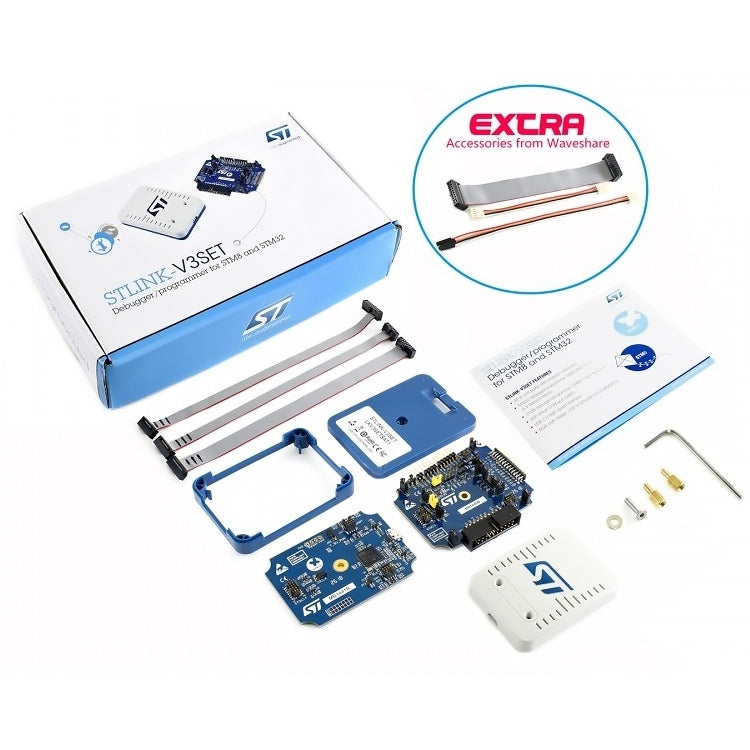

Contenuto della confezione
1. STLINK-V3SET x1
2. Cavo da spina USB tipo A a spina micro B x1
3. Nastro piatto JTAG / SWD a 20 pin (extra gratuito) x1
4. Cavo SWIM doppio connettore a 4 pin (extra gratuito) x1
5. Connettore SWIM a 4 pin per cavo a pin separati (extra gratuito) x1
