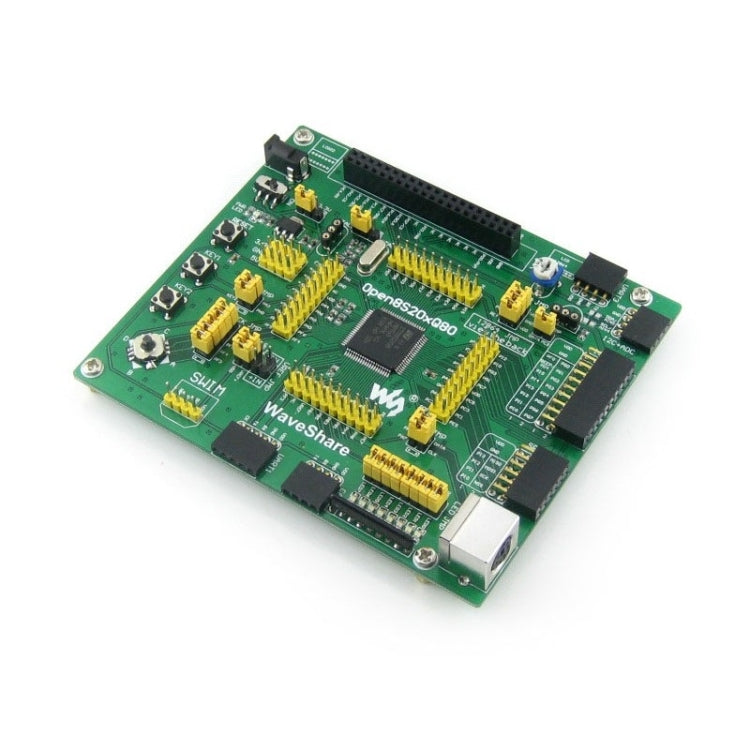

Standard Waveshare Open8S208Q80, scheda di sviluppo STM8
€26,14
Disponibile
Panoramica Open8S208Q80 è una scheda di sviluppo STM8 che presenta un dispositivo STM8S208MB come microcontrollore. Supporta un'ulteriore espansione con varie schede accessorie opzionali per applicazioni specifiche. Il design modulare e aperto lo rende ideale per...
Pagamenti sicuri
Acquista con metodi di pagamento protetti.
Spedizione tracciata
Segui il tuo ordine dopo l’acquisto.
Assistenza clienti
Supporto disponibile per informazioni sul prodotto.
Descrizione prodotto
Panoramica
Open8S208Q80 è una scheda di sviluppo STM8 che presenta un dispositivo STM8S208MB come microcontrollore. Supporta un'ulteriore espansione con varie schede accessorie opzionali per applicazioni specifiche. Il design modulare e aperto lo rende ideale per iniziare lo sviluppo di applicazioni con il microcontrollore STM8.
Cosa ho a bordo
1. STM8S208MB: MCU STM8 ad alte prestazioni che presenta:
- Nucleo: 8 bit
- Frequenza operativa: 24 MHz (20 MIPS) max
- Tensione di esercizio: 2,7-5,5 V.
- Pacchetto: LQFP80
- I / O: 68
- Memorie: 128kB Flash, 6kB SRAM, 2kB EEPROM
- Interfacce di comunicazione: 1 x SPI, 1 x I2C, 2 x UART, 1 x CAN, 12 x PWM, 16 x ADC
- Debug / Programmazione: SWIM
2. AMS1117-3.3: regolatore di tensione 3.3V
3. Interruttore di alimentazione
4. Indicatore di alimentazione
5. LED: utili per indicare lo stato di I / O e / o lo stato di esecuzione del programma
6. Pulsante di ripristino
7. Tasti utente: per test ingresso I / O e / o controllo programma
8. Joystick: cinque posizioni
9. Oscillatore a cristallo 8M
10. Resistenza regolabile: per la regolazione del contrasto LCD12864
11. Interfaccia UART1: per il collegamento di periferiche UART, come RS232, RS485, USB TO UART, ecc.
12. Interfaccia CAN: per il collegamento dei moduli CAN
13. Interfaccia PS / 2: per il collegamento di dispositivi PS / 2, come tastiera e / o mouse
14. Interfaccia SPI: per il collegamento di periferiche SPI, come DataFlash (AT45DBxx), scheda SD, MP3, ecc.
15. Interfaccia 16 I / O: per il collegamento di schede accessorie che utilizzano il controllo I / O, come FT245 USB FIFO, 8 SEG LED, ecc.
16. Interfaccia IC: per il collegamento di periferiche I2C, come espansori I / O (PCF8574), EEPROM (AT24Cxx), ecc.
17. Interfaccia UART3: per il collegamento di periferiche UART, come RS232, RS485, USB TO UART, ecc.
18. Interfaccia LCD grafica multicolore: per il collegamento di LCD touch screen multicolore da 2,2 pollici che utilizzano il controllo SPI
19. Interfaccia LCD grafica a matrice di punti: per il collegamento di LCD grafici come LCD12864
20. Interfaccia 1-WIRE: V che collega dispositivi 1-WIRE (pacchetto TO-92), come il sensore di temperatura (DS18B20), il numero di registrazione elettronica (DS2401), ecc.
21. Jack 5V CC
22. Presa di cristallo personalizzata
23. Ingresso / uscita alimentazione VCC: solitamente utilizzata come uscita di alimentazione, anche con messa a terra comune con altre schede utente
24. Connettore pin MCU: tutti i pin MCU sono accessibili sui connettori di espansione per un'ulteriore espansione
25. Interfaccia SWIM: per il debug / programmazione
26. Ponticello chiavi utente
27. Ponticello del joystick
28. Ponticello 1 FILI
29. Ponticello LED
30. Ponticello PS / 2
31. Ponticello di selezione dell'interfaccia LCD
- Mettere in corto il ponticello per LCD a matrice di punti
- Aprire il ponticello per LCD multicolore
32. Ponticello di selezione VDD
33. Maglione di selezione di cristalli
34. Ponticello di selezione VREF
35. Per i ponticelli 26-30:
- Mettere in corto il jumper per collegarsi agli I / O usati nel codice di esempio;
- Aprire il jumper per connettersi ad altri pin personalizzati tramite cavi jumper.
Contenuto della confezione
1. Scheda di sviluppo Open8S208Q80 x 1
2. Cavo a 4 pin x 2
3. Cavo a 2 pin x 2
4. Cavo di alimentazione USB x 1
5. CD della guida dell'utente x 1
Open8S208Q80 è una scheda di sviluppo STM8 che presenta un dispositivo STM8S208MB come microcontrollore. Supporta un'ulteriore espansione con varie schede accessorie opzionali per applicazioni specifiche. Il design modulare e aperto lo rende ideale per iniziare lo sviluppo di applicazioni con il microcontrollore STM8.
Cosa ho a bordo
1. STM8S208MB: MCU STM8 ad alte prestazioni che presenta:
- Nucleo: 8 bit
- Frequenza operativa: 24 MHz (20 MIPS) max
- Tensione di esercizio: 2,7-5,5 V.
- Pacchetto: LQFP80
- I / O: 68
- Memorie: 128kB Flash, 6kB SRAM, 2kB EEPROM
- Interfacce di comunicazione: 1 x SPI, 1 x I2C, 2 x UART, 1 x CAN, 12 x PWM, 16 x ADC
- Debug / Programmazione: SWIM
2. AMS1117-3.3: regolatore di tensione 3.3V
3. Interruttore di alimentazione
4. Indicatore di alimentazione
5. LED: utili per indicare lo stato di I / O e / o lo stato di esecuzione del programma
6. Pulsante di ripristino
7. Tasti utente: per test ingresso I / O e / o controllo programma
8. Joystick: cinque posizioni
9. Oscillatore a cristallo 8M
10. Resistenza regolabile: per la regolazione del contrasto LCD12864
11. Interfaccia UART1: per il collegamento di periferiche UART, come RS232, RS485, USB TO UART, ecc.
12. Interfaccia CAN: per il collegamento dei moduli CAN
13. Interfaccia PS / 2: per il collegamento di dispositivi PS / 2, come tastiera e / o mouse
14. Interfaccia SPI: per il collegamento di periferiche SPI, come DataFlash (AT45DBxx), scheda SD, MP3, ecc.
15. Interfaccia 16 I / O: per il collegamento di schede accessorie che utilizzano il controllo I / O, come FT245 USB FIFO, 8 SEG LED, ecc.
16. Interfaccia IC: per il collegamento di periferiche I2C, come espansori I / O (PCF8574), EEPROM (AT24Cxx), ecc.
17. Interfaccia UART3: per il collegamento di periferiche UART, come RS232, RS485, USB TO UART, ecc.
18. Interfaccia LCD grafica multicolore: per il collegamento di LCD touch screen multicolore da 2,2 pollici che utilizzano il controllo SPI
19. Interfaccia LCD grafica a matrice di punti: per il collegamento di LCD grafici come LCD12864
20. Interfaccia 1-WIRE: V che collega dispositivi 1-WIRE (pacchetto TO-92), come il sensore di temperatura (DS18B20), il numero di registrazione elettronica (DS2401), ecc.
21. Jack 5V CC
22. Presa di cristallo personalizzata
23. Ingresso / uscita alimentazione VCC: solitamente utilizzata come uscita di alimentazione, anche con messa a terra comune con altre schede utente
24. Connettore pin MCU: tutti i pin MCU sono accessibili sui connettori di espansione per un'ulteriore espansione
25. Interfaccia SWIM: per il debug / programmazione
26. Ponticello chiavi utente
27. Ponticello del joystick
28. Ponticello 1 FILI
29. Ponticello LED
30. Ponticello PS / 2
31. Ponticello di selezione dell'interfaccia LCD
- Mettere in corto il ponticello per LCD a matrice di punti
- Aprire il ponticello per LCD multicolore
32. Ponticello di selezione VDD
33. Maglione di selezione di cristalli
34. Ponticello di selezione VREF
35. Per i ponticelli 26-30:
- Mettere in corto il jumper per collegarsi agli I / O usati nel codice di esempio;
- Aprire il jumper per connettersi ad altri pin personalizzati tramite cavi jumper.
Contenuto della confezione
1. Scheda di sviluppo Open8S208Q80 x 1
2. Cavo a 4 pin x 2
3. Cavo a 2 pin x 2
4. Cavo di alimentazione USB x 1
5. CD della guida dell'utente x 1
