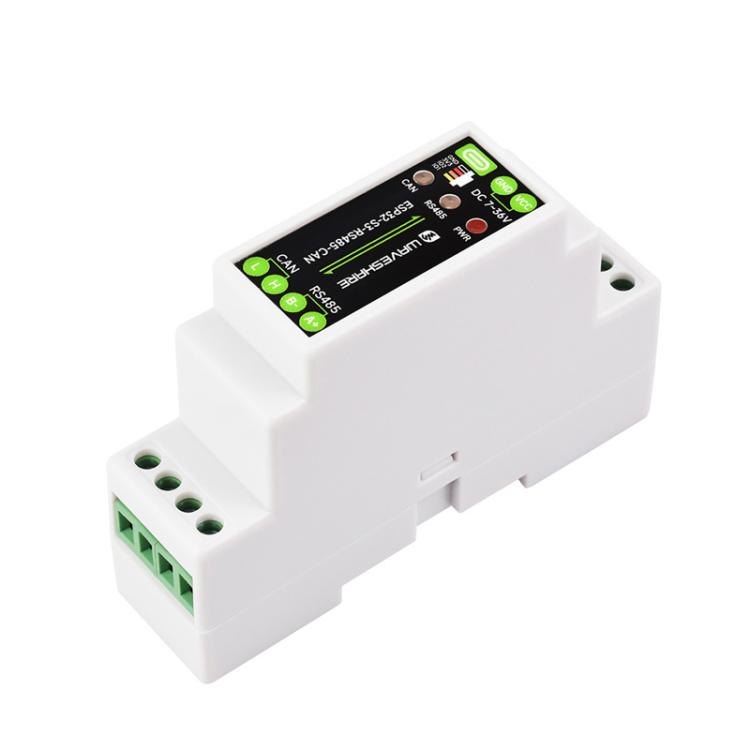

Scheda di controllo industriale con dispositivo di comunicazione, supporto WiFi/Bluetooth e circuiti di protezione multipli integrati., 32154

1. Microcontrollore: ESP32-S3 (il chip predefinito è ESP32-S3R8)
2. Comunicazione wireless: Wi-Fi a 2,4 GHz (802.11 b/g/n), Bluetooth 5 (LE)
3. Interfaccia USB:
- Tipo di interfaccia: Tipo-C
- Tensione di alimentazione: 5 V
- Funzioni: alimentazione del dispositivo, comunicazione USB, download del firmware, ecc.
4. Interfaccia di comunicazione RS485 isolata:
- Tipo di interfaccia: morsettiera
- Controllo di direzione: controllato automaticamente dall'impostazione del flusso hardware di controllo principale
- Protezione dell'interfaccia: fornisce protezione a diodo TVS, protezione da sovratensioni e protezione statica
- Resistenza di adattamento: NC predefinita, resistenza di adattamento riservata da 120 R, abilitabile tramite jumper
5. Interfaccia di comunicazione CAN isolata:
- Tipo di interfaccia: morsettiera
- Controllo di direzione: l'hardware determina e controlla automaticamente la direzione di trasmissione dei dati
- Protezione dell'interfaccia: fornisce protezione a diodo TVS, protezione da sovratensioni e protezione statica
- AdattamentoResistenza: NC predefinita, resistenza di adattamento 120R riservata, abilitabile tramite jumper
6. Spie luminose:
- PWR: spia di alimentazione, collegata alla porta USB, diventa rossa quando viene rilevata tensione
- RS485: spia RS485: verde quando i dati vengono inviati dall'interfaccia RS485, blu quando i dati vengono restituiti dall'interfaccia RS485
- CAN: spia CAN, lampeggia quando è attiva la comunicazione dati sull'interfaccia CAN
7. Intervallo di alimentazione del terminale: 7 V - 36 V
8. Guscio: guscio protettivo montato su guida
9. ​​Dimensioni: circa 9,16 x 2,33 x 5,87 cm
Caratteristiche:
1. Basato sul microcontrollore a chip singolo ESP32-S3, è dotato di un processore dual-core Xtensa LX7 a 32 bit con una frequenza di clock massima di 240 MHz
2. Integra Wi-Fi a 2,4 GHz e Bluetooth 5 (LE) a basso consumoComunicazione wireless dual-mode, con eccellenti prestazioni radio
3. Dispone di un'interfaccia RS485 isolata, che facilita l'espansione esterna di vari moduli di espansione o sensori industriali Modbus RS485
4. Dispone di un'interfaccia CAN isolata, che facilita l'espansione esterna di vari dispositivi CAN
5. Dispone di un'interfaccia di connessione edge, che consente la connessione di altri dispositivi
6. Dispone di un'interfaccia USB Type-C, che può essere utilizzata per l'alimentazione e il debug del download, facilitando l'uso in fase di sviluppo
7. Dispone di un'interfaccia di alimentazione con terminale di cablaggio isolato, che supporta un ampio intervallo di tensione da 7 V a 36 V, facilitando l'utilizzo di porte di alimentazione industriali
8. Dispone di un chip di clock RTC, che supporta le attività di temporizzazione
9. Dispone di isolamento digitale per evitare interferenze di segnale esterno al chip di controllo
10. Dispone di un'unità di isolamento dell'alimentazione integrata, in grado di fornire una tensione isolata stabile e l'estremità isolata non richiede alimentazione aggiuntiva
11. Dispone di spie luminose del ricevitore e del trasmettitore RS485 e di spie luminose di funzionamento CAN, che facilitano la percezione dello stato operativo del dispositivo
